首页  >  产品百科  >  ISB0105S15

ISB0105S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISB系列, 4.5 → 9 V 直流输入, 15V 直流输出, 1W
供应商型号: 1470-3874-ND
供应商: Digi-Key
标准整包数: 1

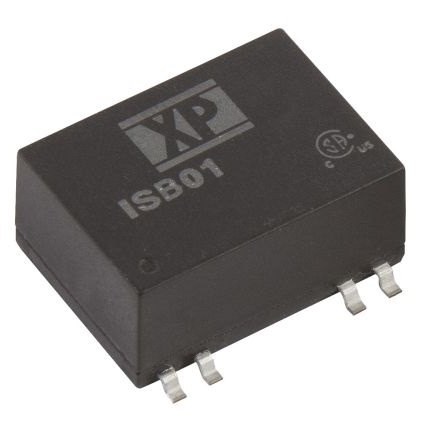

XP POWER DC-DC模块 ISB0105S15

ISB0105S15概述

    ISB01 Series DC-DC Converter:高性能紧凑型电源解决方案

    产品简介


    ISB01系列是适用于各种严苛应用环境的直流到直流(DC-DC)转换器。此系列产品包括单输出和双输出型号,具备宽泛的输入电压范围(2:1),支持多种输入电压组合,如4.5-9V、9-18V、18-36V和36-75V,可广泛应用于工业自动化、通信系统、医疗设备以及各类消费电子产品中。

    技术参数


    | 参数 | 描述 |

    | 输出电压 | 5V 至 30V |
    | 初始设定精度 | ±1.0% |
    | 最小负载 | 无要求 |
    | 线性调节率 | ±0.2% |
    | 负载调节率 | ±1.0% |
    | 交叉调节率 | ±5.0% |
    | 效率 | 高达82% |
    | 最大电容负载 | 见模型和等级表 |
    | 隔离电压 | 输入至输出隔离 1500/1800 VDC |
    | 开关频率 | 220 kHz |
    | 尺寸 | 0.74 x 0.68 x 0.34英寸 (18.9 x 17.2 x 8.7 mm) |
    | 功率密度 | 5.8 W/in³ |
    | 平均故障间隔时间 | 2.8百万小时 |
    | 工作温度范围 | -40°C至+95°C |

    产品特点和优势


    ISB01系列凭借其紧凑型设计、高效率和宽泛的工作电压范围,在众多应用中表现出色。特别地,它的隔离能力可达1500 VDC,适合需要高隔离度的应用。远程开关控制功能也使它在某些特殊应用场合中极为便利。

    应用案例和使用建议


    该产品已经在工业自动化、医疗设备等领域得到了广泛应用。例如,在工业控制系统中,当需要处理不同电源的转换时,ISB01系列可作为可靠的电源解决方案。使用建议方面,考虑到其较高的工作温度限制,建议在高温环境中使用时采用有效的散热措施,以确保长期稳定运行。

    兼容性和支持


    ISB01系列提供了不同的封装选项,包括卷带包装和可选的水洗版本,这使得它们更容易集成到现有系统中。此外,制造商提供了三年质保,显示了对产品质量的信心。

    常见问题与解决方案


    - 问题:安装过程中,如何确定正确的引脚连接?
    解答:请参阅产品手册中的引脚连接图,并确保按照所示进行连接。

    - 问题:产品在何种条件下工作最为高效?
    解答:为达到最高效率,请确保在推荐的工作电压范围内操作,并遵循手册中的相关建议。

    总结和推荐


    ISB01系列是一款高度可靠且适应性强的DC-DC转换器,适用于多种复杂环境下的电力转换需求。其卓越的性能、广泛的电压范围以及紧凑的设计使其成为众多应用的理想选择。鉴于其高效率、宽泛的工作范围以及出色的隔离性能,强烈推荐在需要可靠电源转换的应用中采用此款产品。

ISB0105S15参数

参数
输入电压最小值 4.5V
特性 Remote On/Off,SCP
输出电流最大值 67mA
开关频率 220KHz(Typ)
类型 -
输入电压最大值 9V
输出方式 Fixed
转换效率 81%
输出电压 15V
输出电压组数 1
散热方式 -
最大容性负载 -
输出总功率 1W
长*宽*高 18.9mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

ISB0105S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISB0105S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISB0105S15 ISB0105S15数据手册

ISB0105S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.8284 ¥ 125.3
5+ $ 13.8528 ¥ 115.9306
25+ $ 12.8544 ¥ 107.5753
100+ $ 11.9913 ¥ 100.3522
500+ $ 11.596 ¥ 97.044
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 125.3
