IV2415S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IV系列, 21.6 → 26.4 V 直流输入, ±15V 直流输出, 1W
供应商型号: 1470-2479-5-ND
供应商: Digi-Key
标准整包数: 1

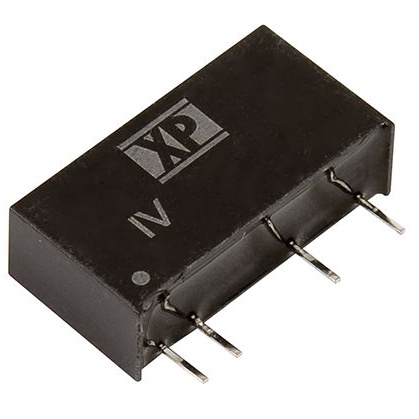

XP POWER DC-DC模块 IV2415S

IV2415S概述

    电子元器件产品技术手册

    产品简介


    本产品是一款1瓦特功率的单输出及双输出电源模块,适用于多种电子设备中的电源转换需求。其采用标准的SIP(单列直插式封装)和DIP(双列直插式封装)封装形式,具有良好的电气隔离性能,能够在广泛的温度范围内稳定运行。这些模块广泛应用于工业自动化、医疗设备、通信系统、汽车电子以及各种需要高可靠性电源供应的应用场合。

    技术参数


    - 输入电压范围: ±10%(3)
    - 输入反射电流: 20 mA pk-pk至12 µH,5 Hz至20 MHz
    - 输入反向电压保护: 无
    - 输出电压: 见表格
    - 最小负载: 无(4)
    - 线路调节: ±1.2%/±1% Δ Vin
    - 负载调节: ±10% 20-100%负载变化(3.3V模型±20%)
    - 设定精度: ±3%
    - 纹波和噪声: 75 mV pk-pk最大值,带宽20 MHz
    - 温度系数: 0.02%/°C
    - 最大容性负载: 双输出:±100 µF,单输出:220 µF
    - 效率: 见表格
    - 隔离电压: 3000 VDC(6)
    - 隔离电阻: 109Ω
    - 隔离电容: 60 pF典型
    - 开关频率: 变量,80 KHz典型
    - MTBF: >1.1 MHrs至MIL-HDBK-217F标准,GB环境
    - 操作温度范围: -40 °C 至 +85 °C
    - 存储温度范围: -40 °C 至 +125 °C
    - 外壳温度: 最大100 °C
    - 冷却方式: 自然对流冷却
    - 安全认证: UL60950-1, CAN/CSA C22.2 No.60950-1

    产品特点和优势


    - 单输出和双输出选择: 用户可以根据需求选择单输出或双输出型号,提高灵活性。
    - 高电气隔离度: 3000 VDC(可选4000 VDC和6000 VDC),确保高压环境下的安全性。
    - 宽泛的工作温度范围: 能够在-40 °C至+85 °C的环境中正常工作。
    - 优异的线性调节率和负载调节率: 确保在不同条件下的稳定性。
    - 超长的平均无故障时间(MTBF): >1.1 MHrs,保证长时间连续工作的可靠性。
    - 轻便小巧的设计: SIP和DIP封装方便集成到各种设备中。

    应用案例和使用建议


    这些电源模块广泛应用于工业自动化控制、医疗仪器、通信设备等领域。例如,在工业自动化中,它们可以为传感器、执行器提供稳定的电源供应;在医疗仪器中,它们则为各类精密仪器提供必要的电源保障。使用时应注意以下几点:
    - 负载调节: 在20%-100%负载变化范围内,需特别注意负载调节,以确保输出稳定。
    - 散热设计: 尽管采用了自然对流冷却,但在高温环境下仍需合理布局散热路径。
    - 电压选择: 根据实际需求选择合适的输入电压和输出电压,避免资源浪费或无法满足要求。

    兼容性和支持


    该产品兼容常见的SIP和DIP封装,适合于多种电路板安装。制造商提供了详细的用户手册和在线技术支持服务,用户可以通过电话、邮件或官方网站获得帮助。

    常见问题与解决方案


    - Q: 如何处理过载情况?
    - A: 遵循手册中的指导,确保不超出规定的负载范围。
    - Q: 为什么某些条件下效率较低?
    - A: 检查输入电压是否稳定,负载是否处于正常范围内。
    - Q: 设备在低温下表现不佳怎么办?
    - A: 确保设备放置在适当的温度环境下,远离冷凝源。

    总结和推荐


    这款电子元器件产品以其卓越的性能、可靠性和广泛的适用范围成为市场上的佼佼者。特别是在工业控制、医疗仪器和通信设备领域具有明显的优势。总体来看,我们非常推荐使用这一系列产品,其高性价比将为用户带来极大的便利和收益。

IV2415S参数

参数
输出电压组数 2
输出总功率 -
输出方式 -
输入电压最大值 26.4V
散热方式 -
最大容性负载 -
类型 -
转换效率 78%
输出电流最大值 33mA,33mA
特性 -
输出电压 15V
开关频率 -
输入电压最小值 24V(DC)
长*宽*高 19.5mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IV2415S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IV2415S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IV2415S IV2415S数据手册

IV2415S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.1928 ¥ 60.7792
5+ $ 6.7184 ¥ 56.2246
25+ $ 6.2296 ¥ 52.134
100+ $ 5.8136 ¥ 48.6526
库存: 147
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.77
