IEU0205S05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: OCP,SCP 81% 2W 400mA 5V 1 10V 4.5V DC-DC DIP 通孔安装
供应商型号: 2664285
供应商: 海外现货
标准整包数: 1

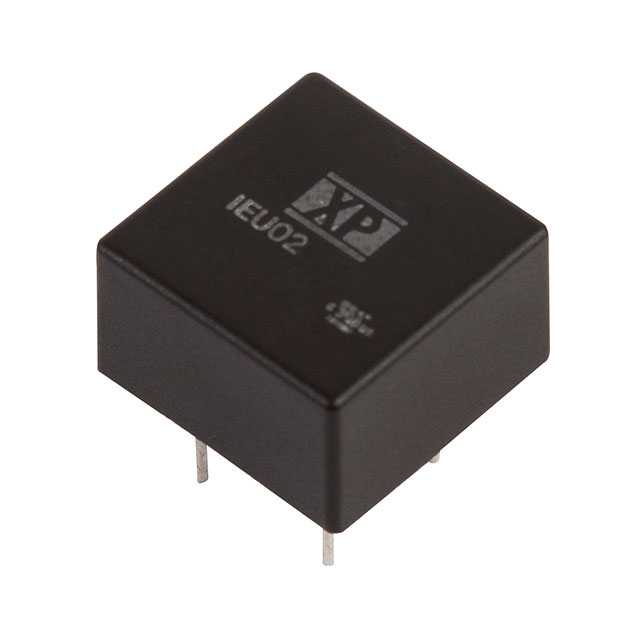

XP POWER DC-DC模块 IEU0205S05

IEU0205S05概述


    产品简介


    IEU02 Series DC-DC Converter
    IEU02 系列 DC-DC 转换器是 XP Power 公司推出的高效电源转换模块,适用于多种工业和商业应用。该系列产品具有单路和双路输出选项,具备宽输入电压范围(2:1 输入范围),能够广泛应用于电信、工业控制、医疗设备、测试仪器等领域。其紧凑型 DIP8 封装设计使其适用于空间受限的应用场合,同时高达 1500 VDC 的隔离电压保障了系统安全性。

    技术参数


    - 输入电压范围:4.5-75 VDC
    - 输出电压:3.3-30 VDC
    - 输出电流:最高可达 400 mA(具体值根据型号不同)
    - 效率:最高可达 87%
    - 输入电流:详见表格(在额定输入电压下测量)
    - 最大电容负载:每输出 100 µF
    - 初始设置精度:±1.5%
    - 输出电压平衡:±2%(双路输出)
    - 线路调节:±0.2%
    - 负载调节:±1.0%
    - 瞬态响应:偏差小于 5%,恢复时间小于 500 µs(25%负载变化)
    - 纹波噪声:70 mV 峰峰值(20 MHz 带宽)
    - 过载保护:180%
    - 短路保护:连续且自动恢复
    - 隔离电压:输入到输出 1500/1800 VDC(60 s/1 s)
    - 隔离电阻:10^9 Ω(500 VDC)
    - 隔离电容:100 pF
    - 切换频率:100 kHz
    - 功率密度:21.3 W/in³
    - 平均无故障时间:4.2 Mh
    - 重量:约 0.008 磅(3.9 克)

    产品特点和优势


    1. 高效率:最高效率可达 87%,适合高能效需求的应用。
    2. 宽输入电压范围:覆盖从 4.5 V 到 75 VDC 的宽广输入电压,适用于不同电压等级的系统。
    3. 紧凑封装:DIP8 封装使其适用于空间受限的应用。
    4. 高隔离电压:1500 VDC 隔离电压确保了系统的安全性和可靠性。
    5. 高可靠性:长达 3 年的质量保证和高抗电磁干扰能力(Class A 发射和接收)。

    应用案例和使用建议


    IEU02 系列 DC-DC 转换器适用于多种应用场景,例如:
    - 工业控制:可以用于工业自动化设备中的电源供应。
    - 电信设备:适合作为通信基站或网络设备的电源模块。
    - 医疗设备:高隔离电压特性使其适用于医疗设备,确保患者的安全。
    - 测试仪器:可用于实验室中的精密测试设备。
    使用建议:
    - 热管理:建议使用自然对流散热,避免高温影响其性能和寿命。
    - 外部电容器选择:如需外接电容器,建议选用 CHEMI-CON KY 220µF/100V 以增强滤波效果。

    兼容性和支持


    - 兼容性:IEU02 系列产品与其他标准电子设备高度兼容,易于集成到现有系统中。
    - 支持:XP Power 提供全面的技术支持和保修服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题:如何正确连接输入和输出引脚?
    - 解决方案:请参考产品手册中的针脚连接图。一般而言,-Vin 和 +Vin 分别为输入负极和正极,而 +Vout 和 -Vout 分别为输出正极和负极。

    2. 问题:如何选择合适的输入电容器?
    - 解决方案:建议选择 CHEMI-CON KY 220µF/100V,以确保良好的滤波效果和稳定性能。

    总结和推荐


    综合评估:
    IEU02 系列 DC-DC 转换器是一款高效率、高可靠性的电源解决方案,具有宽输入电压范围和高隔离电压,非常适合工业和医疗等应用场合。其紧凑的封装设计和长期保修服务进一步提升了产品的市场竞争力。
    推荐使用:
    我们强烈推荐 IEU02 系列 DC-DC 转换器用于需要高效率和高可靠性的各种应用场合。它不仅能满足大部分工业控制和电信设备的需求,还能为医疗和测试仪器提供可靠的电源支持。

IEU0205S05参数

参数
最大容性负载 -
输入电压最小值 4.5V
类型 -
开关频率 -
散热方式 -
特性 OCP,SCP
输出电压组数 1
输出总功率 2W
输出电流最大值 400mA
转换效率 81%
输出方式 DC-DC
输入电压最大值 10V
输出电压 5V
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEU0205S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEU0205S05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEU0205S05 IEU0205S05数据手册

IEU0205S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
