IHA0115S09

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IHA01系列, 13.5 → 16.5 V 直流输入, 9V 直流输出, 1W
供应商型号: 2675465
供应商: element14
标准整包数: 1

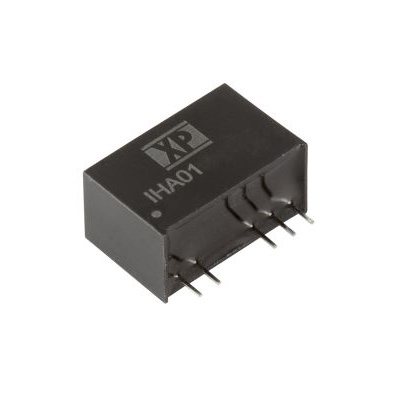

XP POWER DC-DC模块 IHA0115S09

IHA0115S09概述

    IHA01 Series DC-DC Converter

    1. 产品简介


    IHA01系列DC-DC转换器是专为高效电源转换而设计的电子元器件。这些转换器广泛应用于工业自动化、通信设备、医疗设备以及任何需要稳定直流电压输出的应用场景。该系列提供单路和双路输出选择,能够满足不同的系统需求,特别适用于驱动MOSFET和IGBT等器件。

    2. 技术参数


    - 输入电压范围:4.5V至26.4V
    - 输出电压:3.3V至30V(单路),±3.3V至±15V(双路)
    - 效率:70%~84%
    - 隔离度:输入到输出6000VDC
    - 最大负载电流:303mA
    - 纹波噪声:200mVpk-pk(20MHz带宽)
    - 温度系数:0.03%/°C
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+125°C

    3. 产品特点和优势


    - 高隔离度:6000VDC的输入到输出隔离,适用于高压环境。
    - 宽输入电压范围:从4.5V到26.4V,确保适应不同供电条件。
    - 单路和双路输出:可提供稳定的单路或多路输出电压,适用于多种应用场景。
    - 宽温度范围:可在-40°C至+85°C的环境下正常工作,保证了在恶劣环境下的可靠性。
    - 高效率:最高可达84%,有助于降低系统的能耗。

    4. 应用案例和使用建议


    - 工业自动化:IHA01系列DC-DC转换器可以为传感器、控制器等设备提供稳定电源,保证系统的稳定运行。
    - 医疗设备:用于为医疗成像设备、监测仪器等提供稳定的直流电压。
    - 通信设备:适用于路由器、交换机等设备的电源转换。
    使用建议:
    - 为了达到最佳性能,建议将输入滤波电容(如C1、C2、C3)尽可能靠近模块安装,并尽量减少所有引线长度以减少辐射噪声。
    - 可根据具体应用选择合适的输出电压和电流等级,确保匹配系统的功率需求。

    5. 兼容性和支持


    - 兼容性:IHA01系列DC-DC转换器采用标准的SIP7封装,易于集成到现有电路中。
    - 支持和服务:制造商提供三年质保,并通过邮件或电话提供技术支持,帮助客户解决使用过程中的问题。

    6. 常见问题与解决方案


    - Q: 转换器的输入电压和输出电压关系如何?
    - A: 输出电压通常根据输入电压自动调节,具体参见产品型号及额定值表格。
    - Q: 如何选择合适的滤波电容?
    - A: 推荐使用470µF/35V的电解电容,具体型号请参考对应的产品编号。
    - Q: 高温环境下,转换器能否正常工作?
    - A: IHA01系列可以在-40°C至+85°C的温度范围内正常工作,无需降额。

    7. 总结和推荐


    IHA01系列DC-DC转换器是一款高性能、高可靠性的电源转换解决方案。其宽输入电压范围、高隔离度、高效率等特点使其在多个应用领域中表现出色。我们强烈推荐这款产品给需要稳定电源转换的客户,无论是工业自动化、通信设备还是医疗设备等应用场景。

IHA0115S09参数

参数
输出电流最大值 111mA
开关频率 -
输入电压最大值 16.5V
转换效率 80%
输出电压 9V
特性 -
输出总功率 -
类型 -
输出方式 -
散热方式 -
输入电压最小值 15V(DC)
输出电压组数 1
最大容性负载 -
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IHA0115S09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IHA0115S09数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IHA0115S09 IHA0115S09数据手册

IHA0115S09封装设计

查看详情并下载
Symbol
Footprint
3D Model
