IE0305S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IE系列, 2.7 → 3.3 V 直流输入, 5V 直流输出, 1W
供应商型号: 1226862
供应商: 海外现货
标准整包数: 1

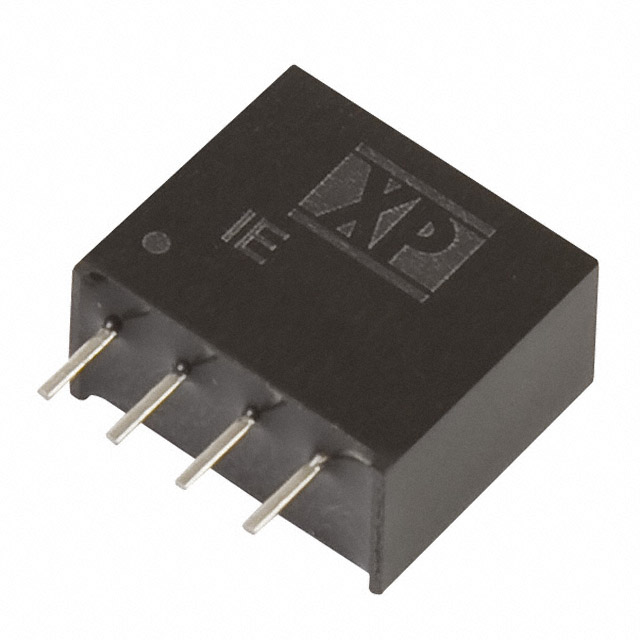

XP POWER DC-DC模块 IE0305S

IE0305S概述


    产品简介


    IE系列是一款单输出电源模块,提供SIP(单列直插式封装)和DIP(双列直插式封装)两种封装方式,适用于广泛的电子设备中。该系列采用高效设计,具备高隔离电压特性(最高可达3000VDC),适用于工业控制、通信系统、医疗设备等领域。

    技术参数


    - 输入电压范围:±10%
    - 反射电流:20 mA pk-pk,通过12 µH电感器,频率为5Hz至20MHz
    - 输入反向电压:无
    - 输出电压:根据型号不同,可在3.3V到24V之间变化
    - 最小负载:无负载时不影响单元完整性,但可能不满足所有规格
    - 线性调节率:1.2%/1%∆Vin
    - 负载调节率:10%(20-100%负载变化)
    - 设定点精度:±3%
    - 纹波与噪声:最大100 mV pk-pk,带宽20 MHz
    - 温度系数:0.02%/°C
    - 最大容性负载:220 µF
    - 效率:根据不同输入和输出组合,在71%到80%之间变化
    - 隔离电压:最低1000VDC,可选3000VDC隔离
    - 隔离电阻:≥10^9Ω
    - 隔离电容:典型值60 pF
    - 开关频率:40-150 KHz可变
    - 平均故障间隔时间(MTBF):>1.1百万小时(符合MIL-HDBK-217F标准)

    产品特点和优势


    IE系列的特点在于其高可靠性和高性能,尤其适合需要高隔离电压的应用。其紧凑的设计使它易于集成到各种电子设备中,同时具有高效率、低噪声和广泛的温度适应能力。这些优势使得IE系列在市场上具有很强的竞争优势,特别适用于那些对稳定性要求极高的工业和医疗设备。

    应用案例和使用建议


    - 工业自动化设备:在需要高可靠性电源的环境中,如PLC控制器和传感器网络,IE系列可以确保稳定的电力供应。
    - 通信设备:对于需要长距离传输信号的应用,高隔离电压特性能够有效防止电磁干扰。
    - 医疗设备:在医疗设备中,稳定可靠的电源是至关重要的,IE系列能够提供所需的高精度和稳定性。
    使用建议:
    - 在安装过程中,确保正确选择合适的工作电压范围,避免反向电压损害。
    - 考虑到环境温度的影响,建议使用散热片来辅助散热,尤其是在高负载条件下。

    兼容性和支持


    IE系列电源模块支持多种输入电压,具有良好的通用性和兼容性。用户可以根据不同的应用需求选择合适的型号。制造商提供了三年质保,确保用户在购买后可以得到长期的技术支持和服务。

    常见问题与解决方案


    - 问题:单元在无负载状态下运行时表现不稳定。
    解决办法:无负载状态下虽然不会损坏单元,但可能会导致某些规格未达到标准,建议增加适当的负载以确保正常工作。

    - 问题:输出电压波动较大。
    解决办法:检查输入电压是否在规定范围内,并确保电路连接正确,必要时调整负载以减小波动。

    总结和推荐


    IE系列电源模块凭借其高效率、高隔离电压、高可靠性等优点,成为许多应用领域的理想选择。无论是工业控制、通信系统还是医疗设备,IE系列都能提供稳定的电力供应,满足用户的严格要求。因此,我们强烈推荐这一系列的产品给需要高性能电源模块的用户。

IE0305S参数

参数
类型 -
输入电压最小值 3.3V(DC)
转换效率 75%
输出方式 DC-DC
开关频率 -
输出电压组数 1
最大容性负载 -
散热方式 -
输出总功率 -
特性 -
输入电压最大值 3.63V
输出电流最大值 200mA
输出电压 5V
长*宽*高 11.68mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IE0305S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IE0305S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IE0305S IE0305S数据手册

IE0305S封装设计

查看详情并下载
Symbol
Footprint
3D Model
