QHL750300S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OTP,OVP,SCP,UVLO 89.5% 62.5A 12V 1 425V 200V~425V(DC) DC-DC 通孔安装
供应商型号: 1470-QHL750300S12-ND
供应商: Digi-Key
标准整包数: 1

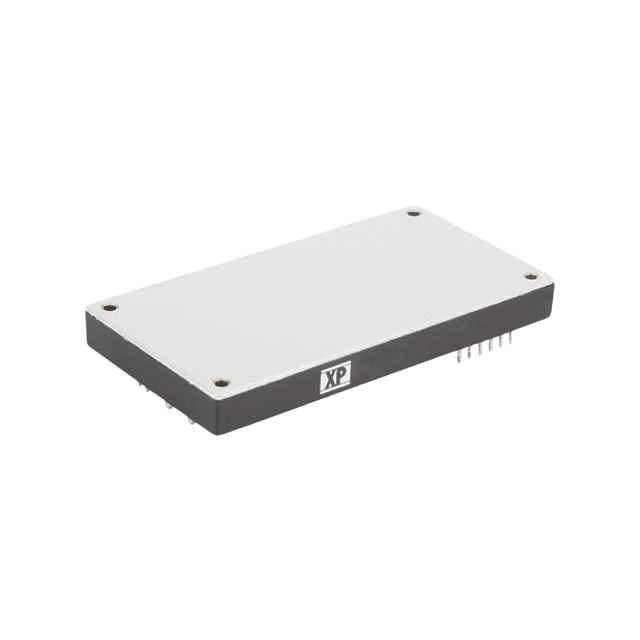

XP POWER DC-DC模块 QHL750300S12

QHL750300S12概述

    QHL750 Series DC-DC Converter

    1. 产品简介


    QHL750系列是XP Power公司生产的一款高效能DC-DC转换器,适用于高电压输入的应用场合。这款转换器属于工业标准全砖型设计,提供从200 VDC到425 VDC的宽范围输入电压,并具有单输出特性。QHL750系列产品主要用于分布式电源架构中的交流前端、功率因数校正前端以及电池系统,适用于电信、医疗设备、工业自动化、电力传输等领域。

    2. 技术参数


    以下是QHL750系列的主要技术规格:
    - 输入电压范围:200 VDC至425 VDC
    - 输出电压:可调范围从12 VDC至48 VDC(具体输出电压见下表)
    - 输出电流:最高可达62.5 A(12 VDC时)
    - 输入电流:典型值为2.75 A至3.9 A
    - 效率:最高可达91.5%
    - 最大容性负载:10000 µF(12 VDC)至8000 µF(48 VDC)
    - 隔离电压:输入到输出3000 VAC,输入到外壳2500 VAC,输出到外壳500 VAC
    - 瞬态响应:最大偏差±5%,恢复至±1%需500 µs
    - 启动时间:700 ms
    - 稳压精度:初始设置精度±1%,线性调节精度±0.2%,负载调节精度±0.5%
    | 模型编号 | 输出电压 (VDC) | 输出电流 (A) |
    |
    | QHL750300S12 | 12 | 62.5 |
    | QHL750300S15 | 15 | 50.0 |
    | QHL750300S24 | 24 | 31.2 |
    | QHL750300S28 | 28 | 26.7 |
    | QHL750300S48 | 48 | 15.6 |

    3. 产品特点和优势


    QHL750系列的优势在于其高功率密度(135 W/in³),宽输入电压范围,优异的效率(最高达91.5%),以及多种保护机制,如过载保护(105%-125%)、短路保护(连续打嗝模式自动恢复)、过电压保护(115%-140%)等。此外,该产品还具备远程控制功能,可通过REM+和REM-引脚进行开启/关闭控制。其强大的功能使其适用于各类严苛的工业环境,如电信基站、医疗设备、工业自动化系统等。

    4. 应用案例和使用建议


    QHL750系列非常适合应用于需要高功率和高可靠性的工业系统中。例如,在通信基站中,可以作为备用电源模块,确保在主电源失效时系统仍能正常运行。对于医疗设备,该转换器可以在有限的空间内提供稳定可靠的电源供应。使用时,建议遵循以下几点建议:
    - 合理布局:确保转换器周围有足够的散热空间,尤其是在高负荷运行时。
    - 输入滤波:安装合适的滤波器以减少输入电压波动对系统的影响。
    - 定期维护:定期检查电路板上的电容和电感,确保其处于良好状态。

    5. 兼容性和支持


    QHL750系列转换器与多种电路配置兼容,可以方便地串联或并联使用。厂商提供全面的技术支持和维护服务,包括应用程序工程支持和售后技术支持。建议用户在首次使用前联系XP Power公司的技术支持团队获取详细的安装指南和应用笔记。

    6. 常见问题与解决方案


    - 问题1:启动时无输出。
    - 解决办法:检查输入电压是否在规定范围内,确认所有连接正确无误。如果问题仍然存在,请咨询技术支持。
    - 问题2:过载保护触发。
    - 解决办法:减小负载电流或检查是否有短路情况。如有必要,请更换相应的保护装置。
    - 问题3:输出电压不稳定。
    - 解决办法:调整外部电阻(Ru或Rd)以获得所需的输出电压。若问题依旧,检查输入电压和负载稳定性。

    7. 总结和推荐


    QHL750系列DC-DC转换器凭借其出色的性能和广泛的适用性,是一款值得信赖的工业级电源解决方案。其高功率密度、宽输入电压范围以及多种保护机制使其在各类工业应用中表现出色。强烈推荐使用QHL750系列转换器,特别是在需要高性能和高可靠性的环境中。如果您正在寻找一款能够在各种复杂条件下提供稳定电源的解决方案,QHL750系列将是您的不二选择。

QHL750300S12参数

参数
最大容性负载 -
输出总功率 -
输入电压最大值 425V
散热方式 -
类型 -
输出电压 12V
输出电压组数 1
输入电压最小值 200V~425V(DC)
输出方式 DC-DC
转换效率 89.5%
输出电流最大值 62.5A
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
开关频率 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QHL750300S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QHL750300S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QHL750300S12 QHL750300S12数据手册

QHL750300S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
