ICZ0948D12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, 36→ 75 V 直流输入, ±12V 直流输出, 9W
供应商型号: 1470-4218-ND
供应商: Digi-Key
标准整包数: 1

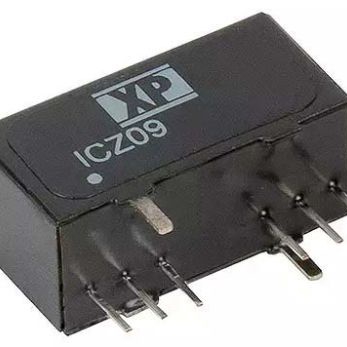

XP POWER DC-DC模块 ICZ0948D12

ICZ0948D12概述

    # ICZ Series DC-DC Converter 技术手册

    产品简介


    基本介绍
    ICZ系列是XP Power公司推出的紧凑型DC-DC转换器,其采用了微型单列直插式封装(SIP-8)。这些转换器不仅具有超小的尺寸,而且在单输出和双输出方面均表现出色,适用于各种紧凑空间的应用场景。该系列产品提供了多种输入电压范围(9V-75V)和输出电压选择,广泛应用于通信设备、工业自动化、医疗仪器和其他需要高可靠性的场合。

    技术参数


    输入和输出规格
    - 输入电压范围:9-18V、18-36V、36-75V
    - 输出电压:3.3V、5.0V、9.0V、12.0V、15.0V、24.0V、±5.0V、±12.0V、±15.0V
    - 最大输出电流:见表格(例如,3.3V输出时最大电流可达2000mA)
    - 效率:最高可达90%(见表格)
    性能参数
    - 输入电流:根据输出电压不同而变化
    - 最大电容负载:见表格
    - 纹波和噪声:75mV峰值峰值(3.3-9V/12-24V)
    - 瞬态响应:±5/±3%偏差,恢复时间小于250µs
    - 隔离电压:输入到输出隔离1600VDC
    - 过载保护:150%
    - 短路保护:连续,自动恢复
    工作环境
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 湿度:95%RH非冷凝
    - 冷却方式:自然对流

    产品特点和优势


    独特功能和优势
    - 超紧凑设计:SIP-8封装,体积小且重量轻(仅0.016磅),非常适合空间受限的应用。
    - 宽输入电压范围:从9V到75V,适用于多种电源输入需求。
    - 高效率:最高可达90%,减少能耗并提高系统效率。
    - 宽温工作能力:可在极端温度下稳定工作,适应多种严苛环境。
    - 长寿命:平均无故障时间长达900,000小时。
    - 高可靠性:具备过载和短路保护机制,确保长期稳定运行。

    应用案例和使用建议


    应用场景
    ICZ系列转换器广泛应用于通信设备、工业自动化控制、医疗器械、航空航天、测试测量设备等领域。其紧凑的设计和稳定的性能使其成为关键系统中不可或缺的一部分。
    使用建议
    - 电磁干扰防护:建议在电路设计时添加适当的EMI滤波器以减少外部干扰。
    - 散热考虑:虽然该产品适合自然对流散热,但在高功率应用中可能需要额外的散热措施,如增加散热片。
    - 负载调节:由于具备优秀的负载调节能力,适合在动态负载条件下使用。

    兼容性和支持


    兼容性
    ICZ系列转换器与其他标准电子元件高度兼容,可以轻松集成到现有的电子系统中。厂商提供了详尽的技术文档和支持服务,有助于快速实现系统集成。
    支持和服务
    - 保修期:3年保修
    - 技术支持:提供详尽的产品文档和技术支持,帮助用户快速解决应用中的问题。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 如何设置远程开关控制?
    - A: 将远程开关控制引脚(第3引脚)保持开路状态,转换器将开启;若在该引脚施加2-4mA的电流,则转换器关闭。
    - Q: 如何判断产品是否存在过载情况?
    - A: 通过观察转换器的过载保护指示灯或检查其输出电压,确认是否启动过载保护机制。
    - Q: 在高温环境下如何保持正常工作?
    - A: 在高于50°C的环境中,通过适当降低负载或增加散热措施来确保转换器的正常运行。

    总结和推荐


    综合评估
    ICZ系列DC-DC转换器是一款性能卓越、设计紧凑的产品,其独特的特点使其在多个应用领域表现出色。无论是从空间节约还是稳定性角度来看,该产品都具有显著优势。特别是在要求严格的应用场景中,如通信设备和工业自动化,ICZ系列将为用户提供可靠的电源解决方案。
    推荐
    鉴于其出色的性能和广泛的适用范围,强烈推荐ICZ系列DC-DC转换器用于各种需要高可靠性和紧凑设计的电子设备中。

ICZ0948D12参数

参数
输出电压组数 2
输出总功率 -
输出电压 12V
特性 Remote On/Off,OCP,SCP,UVLO
散热方式 -
最大容性负载 -
类型 -
输入电压最大值 75V
转换效率 87%
输入电压最小值 36V~75V(DC)
输出电流最大值 375mA,375mA
输出方式 -
开关频率 -
通用封装 SIP-12
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ICZ0948D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ICZ0948D12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ICZ0948D12 ICZ0948D12数据手册

ICZ0948D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
