IHA0115S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: 79% 1W 67mA 15V 1 16.5V 13.5V SIP 通孔安装
供应商型号: 1470-3810-ND
供应商: Digi-Key
标准整包数: 1

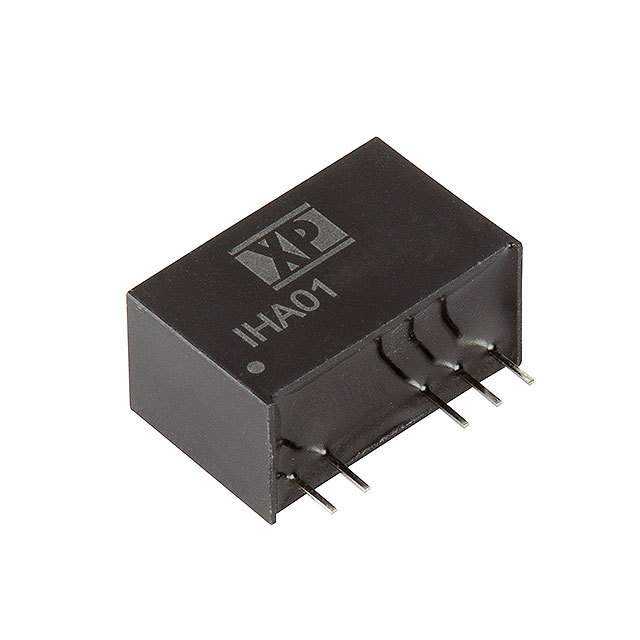

XP POWER DC-DC模块 IHA0115S15

IHA0115S15概述

    IHA01 Series DC-DC Converter

    1. 产品简介


    IHA01系列DC-DC转换器是用于电源转换的关键部件,适用于广泛的工业应用场合。其核心功能是将一个直流输入电压转换为另一个或多个直流输出电压。此转换器具有高隔离度、小体积和优异的温度适应性等特点,适合在多种环境中使用,包括自动化设备、通信设备、医疗设备及测试仪器等。

    2. 技术参数


    IHA01系列DC-DC转换器的关键技术参数如下表所示:
    | 特征 | 最小值 | 典型值 | 最大值 | 单位 | 备注及条件 |
    |
    | 输出电压 | 3.3 | 30 VDC | 见型号与额定值表 |
    | 初始设定精度 | ±3% | 满载时 |
    | 最小负载 | 10% | 最小负载需满足规定要求 |
    | 线路调整率 | ±1.2%/1% | 输入电压每变化1%,输出变化最大为1.2% |
    | 负载调整率 | 10% | 从10%到满载时,参见应用说明 |
    | 交叉调整率 | ±4% | 在双输出型号上,当一个输出处于25%负载时,另一个输出从10%变化到满载 |
    | 波纹与噪声 | 200 mV pk-pk | 20 MHz带宽 | 使用10 µF电解电容并联0.1 µF陶瓷电容测量 |

    3. 产品特点和优势


    IHA01系列DC-DC转换器的主要特点包括:
    - 高隔离度:提供6000 VDC的隔离,确保安全操作。
    - 广泛的工作电压范围:适用于多种不同电压输入的设备。
    - 多种输出选择:单输出和双输出模型可选,可实现正负极输出。
    - 紧凑封装:SIP7封装使其适用于空间受限的应用环境。
    - 宽泛的工作温度范围:可在-40°C至+85°C范围内正常运行。
    - 高可靠性:MTBF(平均故障间隔时间)高达2.5百万小时,保证长时间稳定运行。

    4. 应用案例和使用建议


    应用案例:IHA01系列转换器在自动化设备中的应用非常普遍,如机器人控制系统,其中需要稳定的电源供给来驱动电机和其他传感器。这些转换器可以在高噪声环境中保持良好的稳定性,确保系统可靠运行。
    使用建议:
    - 在设计电路时,请务必参考相关应用笔记,以确保外部组件的选择符合电磁兼容性(EMC)标准。
    - 高频率切换可能会产生噪声,因此请合理布局PCB并采用适当的滤波措施。
    - 根据实际应用需求选择合适的输出电压和电流等级,避免过载运行。

    5. 兼容性和支持


    IHA01系列转换器与多种电子设备兼容,支持广泛的应用场景。厂家提供详尽的技术文档和客户服务,包括应用指南和故障排除支持,确保用户能够顺利部署和使用产品。

    6. 常见问题与解决方案


    - Q:在输入电压波动较大时,输出电压不稳定怎么办?
    - A:这可能是由于线路调整率较高导致的。可以检查输入滤波组件(如C1, C2, C3和L),并根据应用说明正确安装它们,以减少干扰。

    - Q:如何提高效率?
    - A:尽量在接近满载条件下工作,避免轻载情况。同时注意散热管理,尤其是高温环境下。

    7. 总结和推荐


    总体而言,IHA01系列DC-DC转换器是一款高性能的产品,具备卓越的电气特性和强大的环境适应能力。它不仅适用于多种工业场景,还能通过灵活的配置满足不同应用的需求。对于需要高可靠性和高效率电源解决方案的工程师来说,这款产品是一个理想的选择。强烈推荐在设计中考虑使用IHA01系列转换器。

IHA0115S15参数

参数
特性 -
输出电压 15V
输入电压最小值 13.5V
最大容性负载 -
输出总功率 1W
转换效率 79%
开关频率 -
输出电压组数 1
输出方式 -
输入电压最大值 16.5V
类型 -
散热方式 -
输出电流最大值 67mA
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IHA0115S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IHA0115S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IHA0115S15 IHA0115S15数据手册

IHA0115S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
