ISB0124S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISB系列, 18 → 36 V 直流输入, 15V 直流输出, 1W
供应商型号: 1470-3884-ND
供应商: Digi-Key
标准整包数: 1

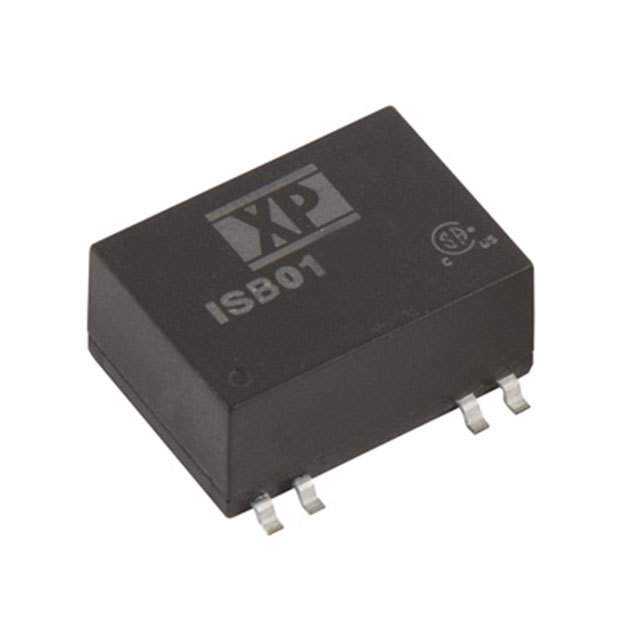

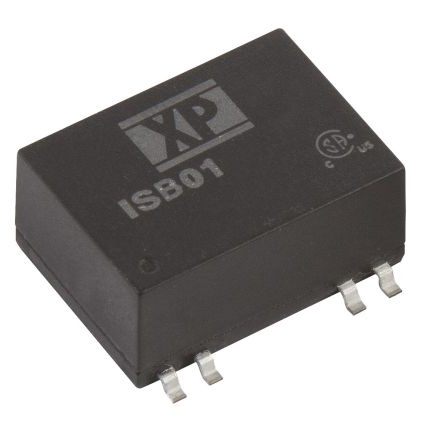

XP POWER DC-DC模块 ISB0124S15

ISB0124S15概述

    # ISB01 Series DC-DC Converter

    产品简介


    ISB01系列DC-DC转换器是一款高效、紧凑且具备广泛输入电压范围的电源转换设备。它提供了单输出和双输出版本,适用于各种工业控制、通信设备以及医疗设备等领域。ISB01系列的特点在于其高隔离度(1500 VDC)和广泛的温度适应性(-40°C至+95°C),使其在恶劣环境下也能稳定运行。

    技术参数


    ISB01系列DC-DC转换器的技术规格如下:
    - 输入电压范围:4.5V-75V
    - 输出电压:5V-30V(具体数值见模型与等级表)
    - 输出电流:最高200mA(具体数值见模型与等级表)
    - 输入电流:在典型输入电压下,最大输入电流为40mA(具体数值见模型与等级表)
    - 最大电容负载:见模型与等级表
    - 效率:最高可达82%(具体数值见模型与等级表)
    - 隔离:1500/1800 VDC(持续/瞬时)
    - 工作环境温度:-40°C至+95°C
    - 切换频率:220kHz
    - 功率密度:5.8W/in³

    产品特点和优势


    ISB01系列DC-DC转换器具有以下几个显著特点和优势:
    - 宽输入电压范围:2:1输入范围使得该转换器能够适应不同的供电系统。
    - 高隔离度:1500 VDC的隔离电压确保了良好的电气隔离。
    - 远程开关控制:可以通过外部信号进行远程开启和关闭操作。
    - 紧凑型封装:符合SMD标准,便于自动化生产和安装。
    - 长保修期:提供三年的质量保证。

    应用案例和使用建议


    应用案例
    ISB01系列DC-DC转换器非常适合用于医疗设备、工业控制设备、通信设备以及其他需要高可靠性的应用场景。例如,在医疗监控设备中,ISB01可以为传感器和其他关键部件提供稳定的电源支持。
    使用建议
    1. 温度管理:尽管ISB01的工作温度范围较广,但在极端温度条件下仍需采取适当的散热措施以保持最佳性能。
    2. 负载平衡:在使用双输出型号时,应注意保持负载平衡以避免过高的交叉调节误差。
    3. 电容选择:选择合适的输出电容以减小纹波和噪声。

    兼容性和支持


    ISB01系列转换器与多种设备和平台兼容。厂商提供了详尽的支持文档和技术支持服务,用户可通过官方渠道获取更多信息。

    常见问题与解决方案


    1. 问题:开机后无输出
    - 解决方案:检查输入电压是否在正常范围内,确认远程开关状态。
    2. 问题:输出电压不稳定
    - 解决方案:检查负载是否均衡,尝试调整外部电容。
    3. 问题:设备过热
    - 解决方案:改善散热条件,确保设备周围有足够的通风空间。

    总结和推荐


    ISB01系列DC-DC转换器以其高性能、高可靠性及广泛应用前景,成为各行业用户的理想选择。其紧凑的设计、广泛的工作温度范围以及卓越的效率表现,使其在众多同类产品中脱颖而出。强烈推荐给需要高效、稳定电源解决方案的客户。

ISB0124S15参数

参数
最大容性负载 -
输入电压最大值 36V
转换效率 82%
散热方式 -
输入电压最小值 24V(DC)
输出电压组数 1
开关频率 -
输出电压 15V
特性 Remote On/Off,SCP
输出总功率 -
输出方式 -
类型 -
输出电流最大值 67mA
长*宽*高 18.9mm(长度)*13.7mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

ISB0124S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISB0124S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISB0124S15 ISB0124S15数据手册

ISB0124S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.8284 ¥ 125.3
5+ $ 13.8528 ¥ 114.8051
10+ $ 13.4264 ¥ 111.2713
25+ $ 12.8544 ¥ 106.5308
100+ $ 11.9912 ¥ 99.3771
500+ $ 10.14 ¥ 84.0353
库存: 33
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 125.3
