IH0515S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IH系列, 4.5 → 5.5 V 直流输入, ±15V 直流输出, 2W
供应商型号: 8727929
供应商: 海外现货
标准整包数: 1

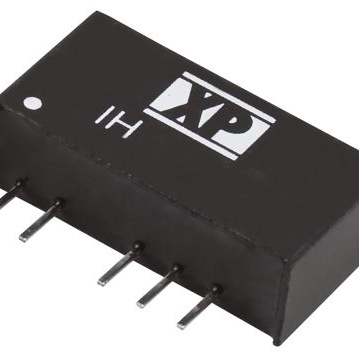

XP POWER DC-DC模块 IH0515S

IH0515S概述


    产品简介


    IH系列电子元器件是一种高可靠性电源模块,主要应用于需要双输出电压的应用场合,例如电信设备、医疗设备和工业控制系统等。该系列产品提供SIP和DIP两种封装形式,以满足不同的设计需求。通过内置隔离功能,IH系列能够在不同电压之间实现安全可靠的转换。

    技术参数


    - 输入电压范围:±10%
    - 输入反向电压保护:无
    - 最大输入电流:见输入电压和负载电流表格
    - 效率:最高可达82%,具体数值见输入电压和负载电流表格
    - 输出电压:±3.3V、±5.0V、±9.0V、±12.0V、±15.0V、±24.0V
    - 输出电流:±200mA(±3.3V和±5.0V型号)、±111mA(±9.0V型号)、±84mA(±12.0V型号)、±66mA(±15.0V型号)、±42mA(±24.0V型号)
    - 线性调节率:±1.2%/1% Δ Vin
    - 负载调节率:±10%(20-100%负载变化),±20%(±3.3V和±5.0V型号)
    - 纹波和噪声:最大75mV(20MHz带宽)
    - 温度系数:±0.02%/°C
    - 最大容性负载:±220μF
    - 隔离电压:1000VDC(可选3000-6000VDC)
    - 平均无故障时间(MTBF):>1.1百万小时
    - 工作温度范围:-40°C到+85°C
    - 存储温度范围:-40°C到+125°C
    - 外壳温度:100°C最大
    - 冷却方式:自然对流冷却

    产品特点和优势


    IH系列电子元器件具有多个显著优势,包括但不限于:
    - 双输出功能:可以同时提供两种不同电压输出,适用于需要多种供电需求的应用场合。
    - 高可靠性:出色的隔离能力确保信号传输过程中的安全性,适用于对电磁干扰敏感的应用场景。
    - 广泛的工作温度范围:可以在极端环境中稳定工作,适合工业和户外应用。
    - 高效率:最大效率达到82%,降低了能源损耗,延长了系统寿命。
    - 灵活的封装选择:提供SIP和DIP两种封装,方便集成到不同类型的电路板上。

    应用案例和使用建议


    IH系列电子元器件在多种应用场景中都有广泛的应用,如电信设备、医疗设备、自动化控制系统等。以下是一些典型的应用案例:
    - 电信设备:为不同模块提供稳定的电压输出,确保通信系统的正常运行。
    - 医疗设备:由于高可靠性和高精度,适用于医疗仪器中对电压稳定性要求极高的场合。
    - 自动化控制系统:能够为传感器和其他控制单元提供稳定可靠的电源。
    为了最大限度发挥IH系列电子元器件的性能,建议在设计时注意以下几点:
    - 确保电源模块在规定的工作温度范围内使用,避免过热导致的性能下降。
    - 注意连接线路的布局,避免过多的电磁干扰。
    - 对于高负载需求的应用场合,选择输出电流较高的型号。

    兼容性和支持


    IH系列电子元器件具有良好的兼容性,可以轻松与其他标准组件进行配合使用。厂家提供了详尽的技术支持文档和客户服务,确保用户在使用过程中遇到问题时能够得到及时的帮助。

    常见问题与解决方案


    1. 问题:如何确定最佳输出电压?
    解决方案:根据具体应用需求,在技术手册中查找相应的电压输出值,并结合负载电流来选择最合适的型号。
    2. 问题:如何安装IH系列电子元器件?
    解决方案:依据产品型号和所选封装形式(SIP或DIP),参照机械细节部分进行安装。
    3. 问题:如何提高电源模块的效率?
    解决方案:优化负载电流分配,确保电源模块在接近满载状态下工作,以获得最高的效率。

    总结和推荐


    总体而言,IH系列电子元器件凭借其高性能、高可靠性和广泛的适用性,在众多行业中展现出卓越的性能。它不仅能够为各种应用提供可靠的电源支持,还具备高度的灵活性和易用性。因此,我们强烈推荐IH系列电子元器件作为高可靠性应用场合的理想选择。

IH0515S参数

参数
最大容性负载 -
特性 -
转换效率 80%
输出电压 15V
输出方式 -
输入电压最大值 5.5V
输出总功率 2W
类型 -
输出电流最大值 66mA,66mA
开关频率 -
输出电压组数 2
输入电压最小值 4.5V
散热方式 -
长*宽*高 19.5mm(长度)*7.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IH0515S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IH0515S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IH0515S IH0515S数据手册

IH0515S封装设计

查看详情并下载
Symbol
Footprint
3D Model
