首页  >  产品百科  >  IP1205SA

IP1205SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IP系列, 4.5 → 18 V 直流输入, 5V 直流输出, 3W
供应商型号: IP1205SA
供应商: TME
标准整包数: 1

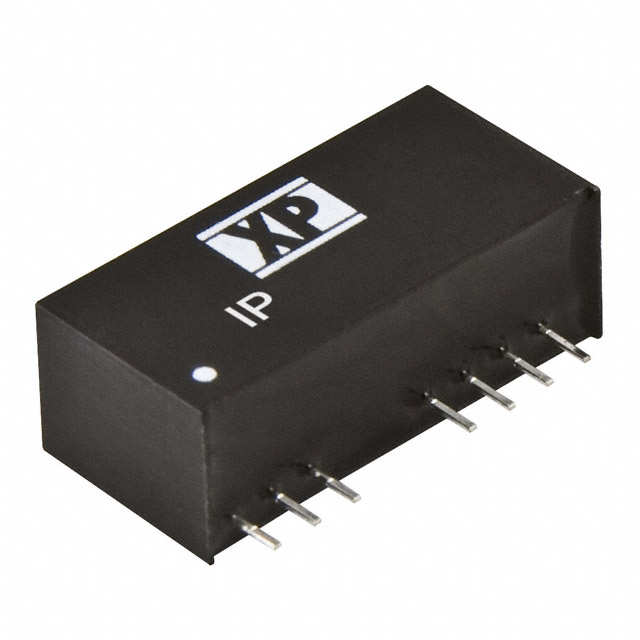

XP POWER DC-DC模块 IP1205SA

IP1205SA概述

    电子元器件产品技术手册解析
    本文旨在详细介绍一款名为IP系列的电子元器件产品,通过对其技术参数、特点、应用案例及支持等方面的全面解析,为用户在选型和应用过程中提供参考。

    产品简介


    IP系列是具有受控单输出和双输出的电源模块,适用于各种电子设备。它采用标准SIP封装设计,具备宽输入电压范围和高隔离电压能力,能够在恶劣环境下稳定运行。IP系列广泛应用于工业控制、通信设备、医疗仪器等多个领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 4.5V 至 75V |
    | 输出电压 | 单输出:3.3V / 5.0V / 12.0V / 15.0V |
    双输出:±5.0V / ±12.0V / ±15.0V |
    | 最大输出电流 | 单输出:700mA / 600mA / 250mA / 200mA |
    双输出:±300mA / ±125mA / ±100mA |
    | 线性调整率 | ±0.2%(最大) |
    | 负载调整率 | ±1.0%(最大) |
    | 温度系数 | 0.02%/°C |
    | 隔离电压 | 1600VDC |
    | 工作温度 | -40°C 至 85°C |

    产品特点和优势


    1. 宽输入电压范围:支持4.5V至75V的宽电压输入,适用于不同电压等级的应用。
    2. 高隔离电压:1600VDC的隔离电压保障了设备的安全性和可靠性。
    3. 低纹波和噪声:最大纹波和噪声仅为30mVpk-pk,确保了输出信号的稳定性。
    4. 远程控制功能:可以通过施加2-4mA的电流来远程控制输出开关,便于设备管理。

    应用案例和使用建议


    应用案例:IP系列电源模块常用于工业自动化控制系统、医疗监测设备及通信设备中。例如,在工业控制领域,这些模块可以作为PLC系统的电源供应,确保系统稳定运行。
    使用建议:为了充分发挥IP系列的优势,建议在安装时注意散热,避免高温环境下满负荷运行以延长使用寿命。此外,考虑到输入电压的波动,建议在输入端添加滤波电路,减少外部干扰对输出的影响。

    兼容性和支持


    IP系列电源模块与多种工业标准接口兼容,支持不同种类的负载连接。厂商提供三年质保服务,同时在线技术支持和维护指导能够及时帮助用户解决使用中遇到的问题。

    常见问题与解决方案


    1. Q:如何设置输出电压?
    - A:参考手册中的表格,根据输入电压范围选择对应的型号并按指定方法调节输出电压。

    2. Q:如何远程关闭输出?
    - A:将2-4mA电流施加到指定引脚即可实现输出关闭。

    3. Q:产品出现过热现象怎么办?
    - A:检查负载情况和散热条件,适当降低输出功率或改善散热环境。

    总结和推荐


    总体而言,IP系列电源模块凭借其宽输入电压范围、高隔离电压、远程控制功能及出色的性能指标,在众多应用场景中表现出色。建议在需要高稳定性和可靠性电源解决方案的项目中优先考虑使用IP系列。
    以上是对IP系列电源模块的技术手册进行详细解析后的总结,希望能为您的产品选型和应用过程提供有价值的参考。

IP1205SA参数

参数
输入电压最小值 4.5V~18V(DC)
输出电流最大值 600mA
散热方式 -
类型 -
特性 Remote On/Off,SCP
输出总功率 -
转换效率 77%
输入电压最大值 18V
输出电压 5V
输出方式 -
开关频率 -
最大容性负载 -
输出电压组数 1
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IP1205SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IP1205SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IP1205SA IP1205SA数据手册

IP1205SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.8525 ¥ 159.8529
5+ $ 17.544 ¥ 135.8929
20+ $ 14.6384 ¥ 119.2768
100+ $ 13.7973 ¥ 113.4362
库存: 25
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 159.85
