ISU0248S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISU02系列, 18 → 75 V 直流输入, 12V 直流输出, 2W
供应商型号: 2729548
供应商: 海外现货
标准整包数: 1

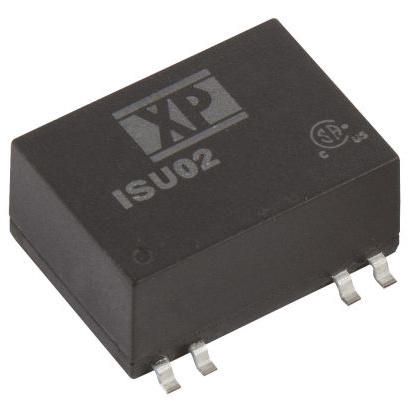

XP POWER DC-DC模块 ISU0248S12

ISU0248S12概述

    # ISU02 Series DC-DC Converter: Comprehensive Overview

    产品简介


    ISU02 系列 DC-DC 转换器是来自 XP Power 的一款高性能模块化电源转换器。该系列产品具备单输出和双输出选项,适用于广泛的工业应用。其主要功能包括宽输入电压范围、高效率、紧凑封装和高隔离电压。由于其出色的设计和多功能性,ISU02 转换器广泛应用于通信设备、医疗设备、工业自动化系统等领域。

    技术参数


    输入和输出规格
    | 输入电压 | 输出电压 | 输出电流 | 空载输入电流 | 满载输入电流 | 最大电容负载 |
    |
    | 5V (4.5-12V) | 5V | 400mA | 40mA | 505mA | 1680μF |
    | 5V (4.5-12V) | 12V | 167mA | 20mA | 105mA | 820μF |
    | ...(其他型号略) |
    性能指标
    - 初始设定精度:±1.0%
    - 线性调节率:±0.5%
    - 负载调节率:±1.0%
    - 交叉调节率:±5.0%
    - 效率:81%
    - 隔离电压:1500/1800 VDC
    - 开关频率:100 kHz
    - 功率密度:11.7 W/in³
    工作环境
    - 工作温度范围:-40°C 至 +95°C
    - 存储温度范围:-55°C 至 +125°C
    - 相对湿度:非凝结 95% RH

    产品特点和优势


    ISU02 系列转换器具有多个独特的特点,使其在市场上脱颖而出:
    - 宽输入电压范围:支持 4:1 输入范围,适应不同电压需求。
    - 高效率:达到 81% 的高效率,减少能量损耗。
    - 紧凑封装:SMD 封装尺寸仅为 0.75 x 0.67 x 0.34 英寸(19.0 x 17.0 x 8.7 mm),非常适合空间有限的应用场景。
    - 安全认证:符合 CE 和 UL 安全标准,确保产品质量和可靠性。
    - 远程开关控制:可通过外部电阻进行远程开启和关闭,方便系统管理和控制。
    - 高隔离电压:提供 1500 VDC 的隔离电压,有效防止输入和输出之间的电气干扰。

    应用案例和使用建议


    应用案例
    ISU02 系列转换器广泛应用于各种工业设备中,例如:
    - 通信设备:用于为路由器、交换机等设备供电。
    - 医疗设备:如监护仪、超声设备等需要高可靠性的应用场景。
    - 工业自动化系统:作为控制系统中的电源模块。
    使用建议
    为了最大限度发挥 ISU02 的性能,建议用户在选择和使用时考虑以下几点:
    - 合理匹配输入电压:根据应用需求选择合适的输入电压,确保转换器的稳定运行。
    - 适当滤波:安装外部输入电容(如 CHEMI-CON KY 220μF/100V)以改善电磁兼容性。
    - 环境条件:确保转换器的工作环境在规定的温度和湿度范围内,避免过热或过湿导致的损坏。

    兼容性和支持


    ISU02 系列转换器提供多种包装选项,包括贴带式包装(TR)和可选的水洗版本(后缀‘-P’)。制造商提供三年质保,确保长期可靠的使用体验。同时,XP Power 提供全面的技术支持和维护服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换效率低于预期 | 检查输入电压是否符合规范,确认负载电流未超过额定值。 |
    | 输出电压不稳定 | 重新校准输出电压,检查连接线是否有松动或损坏。 |
    | 远程开关失效 | 确认远程开关控制电路的接线正确,检查外部电阻值是否符合要求。 |

    总结和推荐


    ISU02 系列 DC-DC 转换器凭借其紧凑的尺寸、高效率和宽输入电压范围,在工业应用中表现出色。该产品通过严格的测试和认证,满足广泛的行业标准。对于需要高可靠性和紧凑设计的应用场合,我们强烈推荐使用 ISU02 系列转换器。如果您正在寻找一个稳定可靠的电源解决方案,ISU02 是一个不错的选择。

ISU0248S12参数

参数
输出电流最大值 167mA
输出方式 -
输入电压最小值 48V(DC)
最大容性负载 -
输出电压组数 1
开关频率 -
输出总功率 -
类型 -
转换效率 81%
特性 Remote On/Off,SCP
散热方式 -
输出电压 12V
输入电压最大值 75V
长*宽*高 19mm(长度)*17mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

ISU0248S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISU0248S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISU0248S12 ISU0248S12数据手册

ISU0248S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
