IA1205D

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IA系列, 10.8 → 13.2 V 直流输入, ±5V 直流输出, 1W
供应商型号: IA1205D
供应商: TME
标准整包数: 1

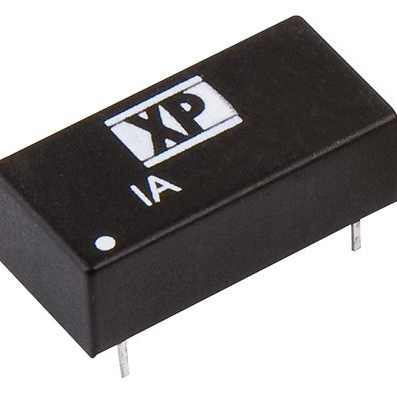

XP POWER DC-DC模块 IA1205D

IA1205D概述


    产品简介


    本产品属于电源转换模块,型号为IA系列,具有双输出特性,可采用SIP(单列直插式封装)或DIP(双列直插式封装)封装。IA系列产品主要用于工业控制、通信设备、医疗仪器等需要高稳定性和高隔离电压的应用场合。通过提供多种输入电压范围和输出电压选择,该产品可以广泛应用于各种设备中,满足不同的供电需求。

    技术参数


    - 输入电压范围:±10%
    - 输入反射电流:20 mA pk-pk(通过12 μH电感器5 Hz到20 MHz)
    - 输入反向电压保护:无
    - 隔离电压:1000 VDC
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+125°C
    - 最大环境温度:100°C
    - 效率:见表格
    - 浪涌与噪声:最大75 mV pk-pk,带宽20 MHz
    - 最高电容负载:±100 μF
    - 切换频率:可变,典型值80 kHz
    - 平均无故障时间:>1.12 MHrs
    - 安全认证:UL60950-1,CAN/CSA C22.2 No.60950-1

    产品特点和优势


    IA系列电源模块的主要特点包括:
    - 双输出设计:能够同时提供两个独立的电源输出,方便用户灵活配置系统。
    - 高可靠性:MTBF超过1.12百万小时,确保长期稳定运行。
    - 行业标准引脚布局:便于集成到现有系统中,无需更改设计。
    - 宽输入电压范围:适应不同供电条件,提高系统灵活性。
    - 高隔离电压:1000 VDC的隔离电压,保障设备和人员的安全。

    应用案例和使用建议


    应用案例
    IA系列电源模块广泛应用于各种需要电源转换的场合,如工业自动化、通信基站、医疗设备等。例如,在工业自动化控制系统中,这些电源模块可以为传感器、执行器等设备提供稳定的电力供应。
    使用建议
    - 确保合适的散热:虽然该产品可以通过自然对流冷却,但在高负载情况下仍需注意散热问题。
    - 正确接线:在连接电源时,务必遵循正确的顺序,避免短路或其他电气问题。
    - 考虑负载要求:对于某些特定输出电压的型号,可能需要额外的电容来保持稳定性。

    兼容性和支持


    IA系列电源模块与其他设备的兼容性良好,可以轻松集成到现有的电子系统中。厂商提供三年保修服务,客户可以联系技术支持获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时无法正常工作 | 检查电源连接是否正确,确认输入电压是否在允许范围内。 |
    | 输出电压不稳定 | 确认负载变化是否超出规定范围,调整负载以保证稳定性。 |
    | 温度过高 | 检查散热情况,增加散热措施如加装散热片或风扇。 |

    总结和推荐


    总体而言,IA系列电源模块凭借其高可靠性、宽输入电压范围以及行业标准引脚布局,使其成为众多工业和商业应用的理想选择。无论是用于简单的控制电路还是复杂的多模块系统,这款产品都能提供出色的性能和稳定的电源输出。因此,我强烈推荐IA系列电源模块给需要高效、稳定电源供应的用户和工程师。

IA1205D参数

参数
开关频率 80KHz(Typ)
类型 -
输出电压组数 2
输出总功率 2W
转换效率 75%
输出方式 Fixed
输出电压 5V
输入电压最大值 13.2V
特性 -
最大容性负载 -
输出电流最大值 100mA
输入电压最小值 10.8V
散热方式 -
长*宽*高 20.32mm(长度)*10.16mm(宽度)
通用封装 DIP,PDIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IA1205D厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IA1205D数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IA1205D IA1205D数据手册

IA1205D封装设计

查看详情并下载
Symbol
Footprint
3D Model
