IA1215S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IA系列, 10.8 → 13.2 V 直流输入, ±15V 直流输出, 1W
供应商型号: 10B-8727597-4
供应商: 国内现货
标准整包数: 1

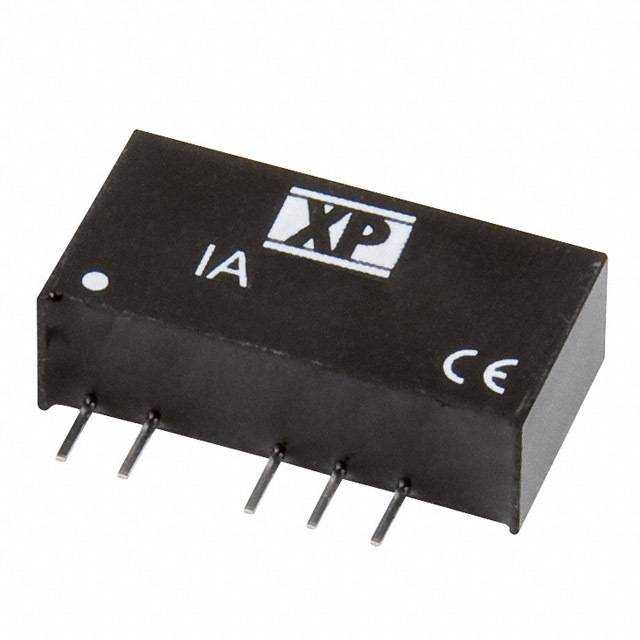

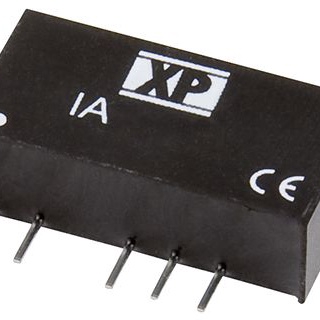

XP POWER DC-DC模块 IA1215S

IA1215S概述


    产品简介


    IA系列电源模块是一款高效能、高可靠性的隔离电源转换器,适用于多种电子设备。该系列产品采用双输出设计,提供SIP(单列直插式封装)和DIP(双列直插式封装)两种封装方式,以满足不同应用场景的需求。主要功能是将输入电压转换为稳定输出电压,同时具备良好的电气隔离性能,确保使用安全。广泛应用于工业控制、通信设备、医疗仪器、测试测量设备等领域。

    技术参数


    - 输入电压范围:±10%(5V至48V)
    - 反射电流纹波:20 mA峰值(通过12 µH电感器,频率范围5 Hz到20 MHz)
    - 输入反向电压保护:无
    - 输出电压:见下表
    - 最小负载:无(但可能影响某些规格的性能)
    - 线性调整率:1.2%/1% Δ Vin
    - 负载调整率:10%(20-100%负载变化,3.3 V型号±20%)
    - 设定精度:±3%
    - 纹波与噪声:75 mV峰值(20 MHz带宽)
    - 温度系数:0.02%/°C
    - 最大容性负载:±100 µF
    - 效率:见下表
    - 隔离电压:1000 VDC最低
    - 隔离电阻:109 Ω
    - 隔离电容:60 pF典型值
    - 开关频率:可变,80 kHz典型值
    - 平均无故障时间(MTBF):>1.12百万小时
    - 安全认证:UL60950-1, CAN/CSA C22.2 No.60950-1
    - 操作温度:-40 °C 至 +85 °C
    - 存储温度:-40 °C 至 +125 °C
    - 外壳温度:100 °C最大值
    - 冷却方式:自然对流冷却

    产品特点和优势


    - 双重输出:支持多路输出,方便不同设备需求。
    - 标准引脚布局:简化集成过程,提高兼容性。
    - 高隔离度:达到1000 VDC隔离,有效防止电磁干扰。
    - 宽温度范围:适应各种严苛环境条件。
    - 高可靠性:MTBF超过1.12百万小时,确保长时间运行的稳定性。
    - 环保设计:符合RoHS标准,无铅、无卤素。

    应用案例和使用建议


    IA系列常用于工业自动化控制系统、远程通信基站、医疗设备以及测试测量仪器中。例如,在一个自动化生产线中,它可以作为PLC系统中的电源模块,提供稳定的直流电压输出,确保系统的正常运行。针对不同的应用环境,建议:
    - 大功率应用:优先选择SIP封装,增加散热面积。
    - 空间受限应用:可以选择DIP封装,减少占用空间。
    - 高温环境:确保良好的通风和散热措施。

    兼容性和支持


    IA系列电源模块与主流接口标准兼容,便于集成到现有系统中。厂商提供详细的安装指南和用户手册,并提供3年的质保服务。此外,客户还可以通过官方渠道获取技术支持和售后维修服务。

    常见问题与解决方案


    1. 问题:电源模块无法启动。
    - 解决方法:检查输入电压是否在允许范围内,确认所有连接正确无误。

    2. 问题:输出电压不稳定。
    - 解决方法:确保负载在规定的范围内变化,检查输入电压是否有波动。
    3. 问题:产品过热。
    - 解决方法:改善散热条件,必要时使用散热片或风扇辅助散热。

    总结和推荐


    综上所述,IA系列电源模块凭借其高性能、高可靠性和广泛应用的优势,成为众多电子设备的理想选择。它不仅适用于复杂环境下的工业控制,还能胜任精密仪器和医疗设备的要求。强烈推荐在需要稳定电源输出的应用场景中选用此产品。

IA1215S参数

参数
输入电压最大值 13.2V
转换效率 80%
输出电压组数 2
类型 -
输出电压 15V
输出总功率 2W
最大容性负载 -
输入电压最小值 12V
特性 -
开关频率 80KHz(Typ)
散热方式 -
输出方式 Fixed
输出电流最大值 33mA
长*宽*高 19.3mm(长度)*6.09mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IA1215S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IA1215S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IA1215S IA1215S数据手册

IA1215S封装设计

查看详情并下载
Symbol
Footprint
3D Model
