ITQ2415S-H

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITQ系列, 9 → 36 V 直流输入, ±15V 直流输出, 6W
供应商型号: 209-ITQ2415S-H
供应商: Mouser
标准整包数: 1

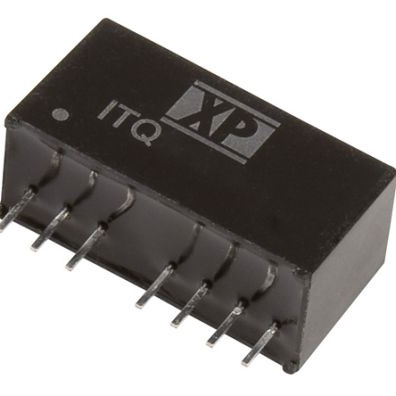

XP POWER DC-DC模块 ITQ2415S-H

ITQ2415S-H概述

    ITQ Series DC-DC Converter 技术手册

    产品简介


    ITQ系列DC-DC转换器是一款高性能、多功能的电源转换设备,适用于广泛的工业和电子设备应用。此系列产品具备单输出和双输出型号,支持宽输入电压范围(4:1),并具备出色的隔离能力(最高达3000VDC)。其主要特点是低功耗、高效率和广泛的温度适应性,使其在恶劣环境下也能稳定运行。

    技术参数


    - 输入电压范围:9-36 VDC(24V标称);18-75 VDC(48V标称)
    - 输出电压范围:3.3-24 VDC(具体取决于型号)
    - 最大输出电流:最高1500mA
    - 负载调节:单输出≤±0.5%,双输出≤±1%
    - 隔离电压:1500VDC(可选3000VDC)
    - 效率:最高可达87%
    - 工作温度范围:-40°C至+100°C
    - 重量:约0.01磅(4.8克)

    产品特点和优势


    ITQ系列DC-DC转换器的优势在于其广泛的应用范围、高性能和可靠性。该系列产品通过了多项安全认证,具有高效率和低功耗的特点。此外,其宽输入电压范围(4:1)和高隔离电压(3000VDC)使其非常适合于各种工业环境和高可靠性的应用场合。这些特点使得ITQ系列DC-DC转换器在市场上具备显著的竞争优势。

    应用案例和使用建议


    ITQ系列DC-DC转换器可以广泛应用于通信、工业控制、医疗设备、车载系统等领域。例如,在工业自动化控制系统中,该产品可以作为关键部件,确保稳定的电源供应,提高系统的可靠性和稳定性。
    使用建议:
    1. 在安装过程中,请确保输入电压范围与产品规格匹配,以避免损坏。
    2. 针对不同负载条件下的应用场景,选择合适的输出电压和电流。
    3. 使用外部输入电容(如330µF/100V)可增强电磁兼容性(EMC)。
    4. 确保散热良好,避免过热现象发生。

    兼容性和支持


    ITQ系列DC-DC转换器设计时考虑到了与其他电子元器件的兼容性。为了进一步提升产品性能,推荐使用厂家提供的EMI滤波器(例如10µF/35V或2.2µF/100V)。厂商提供了全面的技术支持,包括安装指导、故障排查等服务,帮助客户更好地使用和维护产品。

    常见问题与解决方案


    1. 问:如何进行远程开关操作?
    - 答:通过连接远程控制信号到第3引脚来实现。当引脚保持开路状态时,输出为开启状态;当施加2-4mA电流时,输出关闭。
    2. 问:什么情况下需要额外的输入电容?
    - 答:在遇到较强的电磁干扰环境中,可能需要增加外部输入电容(如330µF/100V)以提高电磁兼容性。
    3. 问:产品在极端环境下的表现如何?
    - 答:根据手册描述,该产品可在-40°C至+100°C范围内正常工作,并可通过自然对流冷却方式保证散热效果。对于存储温度范围,则可扩展至-55°C至+125°C。

    总结和推荐


    总体而言,ITQ系列DC-DC转换器凭借其高效率、宽输入电压范围及卓越的电磁兼容性,在众多应用场景中表现出色。如果您正在寻找一款能够在苛刻环境下稳定工作的高性能电源转换器,ITQ系列将是您的理想选择。强烈推荐在各种工业控制系统、通信设备及医疗设备等应用中使用此产品。

ITQ2415S-H参数

参数
开关频率 580KHz(Typ)
散热方式 -
输出电压组数 2
转换效率 87%
类型 -
输入电压最小值 9V
输入电压最大值 36V
输出电压 15V
输出电流最大值 200mA,200mA
特性 Remote On/Off,SCP
输出总功率 6W
输出方式 Fixed
最大容性负载 -
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITQ2415S-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITQ2415S-H数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITQ2415S-H ITQ2415S-H数据手册

ITQ2415S-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.7 ¥ 250.965
5+ $ 28.2852 ¥ 239.0099
10+ $ 27.4104 ¥ 231.6179
20+ $ 26.244 ¥ 221.7618
100+ $ 23.814 ¥ 201.2283
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 250.96
直接购买
加入购物车
