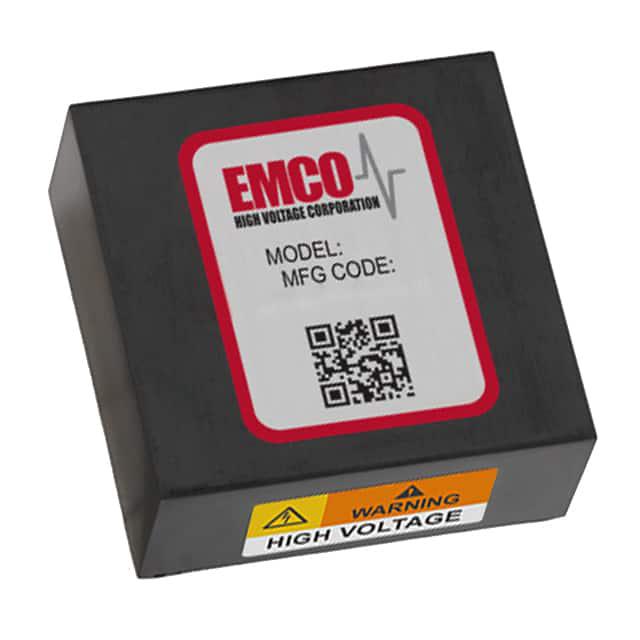

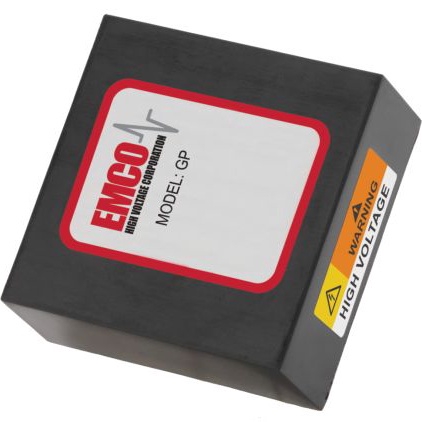

GP60

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, GP Series系列, 0 → 12 V 直流输入, 6kV输出, 1W
供应商型号: 209-GP60
供应商: Mouser
标准整包数: 1
XP POWER DC-DC模块 GP60

GP60概述

    # GP系列隔离式比例DC到高压DC转换器

    产品简介


    GP系列隔离式比例DC到高压DC转换器(简称“GP系列”)是一种微型直流到高压直流转换器,提供从100V到6kV的输出电压,适用于正极或负极。该系列产品采用紧凑型PCB安装设计,特别适合便携式、电池供电的应用场景。其输入输出隔离、低功耗、低纹波和低电磁干扰等特性使其广泛应用于多种领域,如离子泵、真空计、光电倍增管、光谱仪、静电吸盘、非接触式打印机、电场生成及压电装置等。

    技术参数


    以下是GP系列的主要技术规格:
    | 型号 | 输出电压范围 (V) | 输出电流 (mA) | 输入电流 (mA) | 纹波 (%) |

    | GP01 | 0-100 | 10 | <45 | <0.75 |
    | GP02 | 0-200 | 5 | <45 | <1.75 |
    | GP03 | 0-300 | 3.3 | <45 | <0.50 |
    | GP05 | 0-500 | 2 | <15 | <0.50 |
    | GP06 | 0-600 | 1.67 | <15 | <0.50 |
    | GP08 | 0-800 | 1.25 | <25 | <0.75 |
    | GP10 | 0-1000 | 1 | <15 | <0.75 |
    | GP12 | 0-1200 | 0.84 | <15 | <0.75 |
    | GP15 | 0-1500 | 0.66 | <20 | <0.75 |
    | GP20 | 0-2000 | 0.5 | <30 | <0.75 |
    | GP25 | 0-2500 | 0.4 | <30 | <1.0 |
    | GP30 | 0-3000 | 0.34 | <40 | <1.0 |
    | GP40 | 0-4000 | 0.25 | <50 | <1.0 |
    | GP50 | 0-5000 | 0.2 | <75 | <1.5 |
    | GP60 | 0-6000 | 0.166 | <85 | <1.0 |
    其他技术参数如下:
    - 输入电压:0至12V
    - 启动电压:<0.7V
    - 隔离:±3.5kV偏置
    - 输入电容:120μF
    - 响应时间:<20ms
    - 输出电压容差:满载时±3%
    - 负载变化范围:<10%变化
    - 工作频率:60-400kHz
    - 工作温度:-20°C至+70°C(外壳)
    - 存储温度:-20°C至+105°C

    产品特点和优势


    GP系列的主要特点和优势包括:
    - 比例输入/输出:输入输出电压成比例关系。
    - 紧凑设计:体积小巧,便于PCB安装。
    - 低功耗:适用于电池供电的应用场景。
    - 低纹波、低EMI/RFI:使用准正弦波振荡器和屏蔽变压器确保低噪声。
    - 短路保护:内置短路保护功能。
    - 隔离输入/输出:可选输出极性。
    - 低漏电流:无最小负载要求。
    - 高可靠性:平均故障间隔时间>2.31百万小时。
    - UL认证封装材料:符合94V-0阻燃标准。
    - RoHS合规:环保材料。
    - 便携性:适配便携设备。

    应用案例和使用建议


    GP系列可以用于多种应用场合,例如:
    - 离子泵:保持真空环境稳定。
    - 真空计:测量真空度。
    - 光电倍增管:信号放大。
    - 光谱仪:光谱分析。
    - 静电吸盘:控制静电吸附力。
    - 非接触式打印机:控制打印头的电场。
    - 压电装置:产生电场以驱动设备。
    使用建议:
    - 在轻载或无负载情况下,需要降低输入电压,避免超过最大额定输出电压。
    - 对于3kV及以上的型号,要特别注意金属外壳和高压输出之间的间距和绝缘。
    - 按照推荐的PCB布局进行设计,确保最佳性能。
    - 使用单面布局、封装或涂覆工艺来提高绝缘效果。

    兼容性和支持


    GP系列与多种设备兼容,适用于便携式、电池供电的应用场景。厂家提供技术支持和维护服务,对于高级功能如电容放电需要外部处理。

    常见问题与解决方案


    1. 问题:如何选择合适的型号?
    - 解决方案:根据所需的工作电压和电流选择合适的型号。
    2. 问题:在轻载条件下,如何避免过压?
    - 解决方案:降低输入电压,使其不超过最大额定输出电压。
    3. 问题:如何确保安全的外壳温度?
    - 解决方案:采用适当的热管理技术。
    4. 问题:GP40、GP50和GP60型号没有内部放电电阻,如何处理?
    - 解决方案:通过外部放电电阻处理。

    总结和推荐


    GP系列转换器凭借其高可靠性和多种优势,成为广泛应用领域的理想选择。其独特的比例输入/输出功能、低功耗、低纹波和隔离特性使其在市场上具有很强的竞争力。对于需要高精度和稳定性应用的客户,我们强烈推荐使用GP系列转换器。这些产品不仅能提升系统性能,还能简化设计和降低开发成本。

GP60参数

参数
输入电压最大值 12V
散热方式 -
特性 Proportional Output
转换效率 -
类型 -
开关频率 400KHz
最大容性负载 -
输出电压组数 1
输出电流最大值 166μA
输入电压最小值 700mV
输出总功率 1W
输出方式 Adjustable
输出电压 6KV
长*宽*高 38.1mm(长度)*38.1mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

GP60厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
