QHL150300S48

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QHL150系列, 180 425 V 直流输入, 48V 直流输出, 150W
供应商型号: 1470-QHL150300S48-ND
供应商: Digi-Key
标准整包数: 1

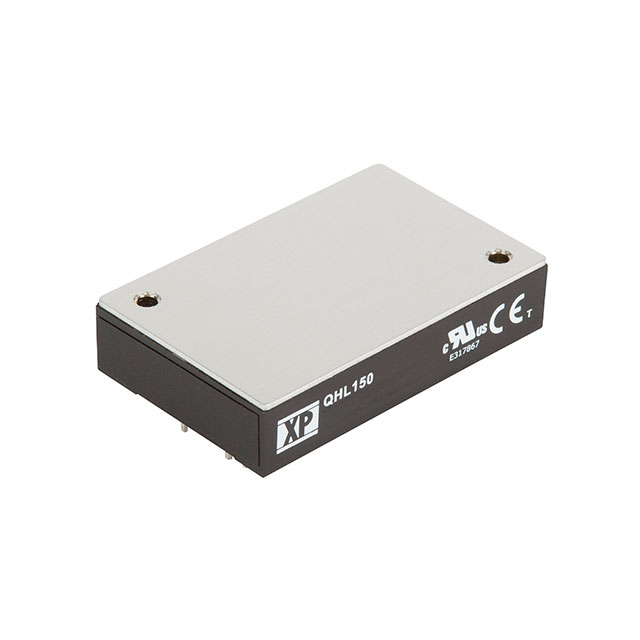

XP POWER DC-DC模块 QHL150300S48

QHL150300S48概述

    QHL150系列DC-DC转换器:全面解析

    产品简介


    QHL150系列是XP Power公司推出的一款150W DC-DC转换器,采用工业标准四分之一砖封装。这一系列产品不仅能够有效构建分布式电源架构(如AC前端、PFC前端和电池系统),还具有高效率、稳定输出和优异保护机制等特点,广泛应用于通信、医疗设备、工业自动化及交通运输等领域。

    技术参数


    QHL150系列的技术参数如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注条件 |
    |
    | 输入电压范围 | 180 | 300 | 425 | VDC
    | 输出电压 | 5 | 48 | VDC
    | 输出电流 | 3.2 | 30.0 | A
    | 效率 | 86 | 89 | %
    | 线性调整率 | ±0.2 %
    | 负载调整率 | ±0.2 %
    | 最大电容负载 | 10000 µF
    | 隔离电压 | 3000 VAC 加强绝缘 |

    产品特点和优势


    - 紧凑设计:采用四分之一砖封装,尺寸仅为2.28 x 1.45 x 0.5英寸(57.9 x 36.8 x 12.7 mm)。
    - 高效能:额定输入电压下的效率高达89%,可为多种负载提供稳定电源。
    - 广泛的工作温度范围:能够在-40°C至+100°C的环境中稳定运行。
    - 远程控制功能:通过Pin 2(Remote On/Off)引脚可以实现远程开关控制。
    - 全面保护机制:具备过温保护、短路保护、过载保护等多种保护功能。

    应用案例和使用建议


    QHL150系列转换器在各种复杂的应用场景中表现出色。例如,在通信基站中,该系列转换器可以有效地将直流电源转化为所需的低压直流输出,满足多个子系统的用电需求。此外,它还可以用于医疗设备,为精密仪器提供稳定的电力供应。
    对于特定应用场景,建议注意以下几点:
    - 散热管理:确保良好的通风条件,避免因过热导致的损坏。
    - 线路布局:遵循制造商提供的基本布线图,以确保最佳性能和稳定性。
    - 保护电路:安装瞬态电压抑制器(TVS)以保护转换器免受输入电压突变的影响。

    兼容性和支持


    QHL150系列转换器与大多数电子设备兼容,其输入范围广,可以从180VDC到425VDC。此外,XP Power提供了详细的安装指南和技术支持服务,确保用户在使用过程中能够获得帮助。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,以下是几个典型问题及其解决方法:
    - 问题:启动时间过长
    - 解决方案:检查电源输入是否符合要求,必要时添加适当的输入滤波电容。
    - 问题:输出电压不稳定
    - 解决方案:确保输出电压调节正确,并且感测引脚连接恰当。
    - 问题:发热严重
    - 解决方案:改善散热条件,增加通风口或使用散热片。

    总结和推荐


    综上所述,QHL150系列DC-DC转换器是一款高性能、多功能的产品。它的宽泛工作温度范围、高效能和全面的保护机制使其成为众多应用场景的理想选择。特别是对于需要高可靠性和高效率的应用场合,推荐使用该系列转换器。然而,用户在使用时需关注其输入和输出参数的匹配,以及正确的安装和维护方法,以充分发挥其性能并延长使用寿命。

QHL150300S48参数

参数
最大容性负载 -
输出电压 48V
输出方式 -
转换效率 -
散热方式 -
输入电压最大值 425V
开关频率 -
特性 Enable,Active High
输出总功率 -
类型 -
输出电流最大值 3.2A
输入电压最小值 300V(DC)
输出电压组数 1
长*宽*高 58mm*37mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QHL150300S48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QHL150300S48数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QHL150300S48 QHL150300S48数据手册

QHL150300S48封装设计

查看详情并下载
Symbol
Footprint
3D Model
