ITQ4824SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITQ系列, 18 → 75 V 直流输入, 24V 直流输出, 6W
供应商型号: 1672216
供应商: 海外现货
标准整包数: 20

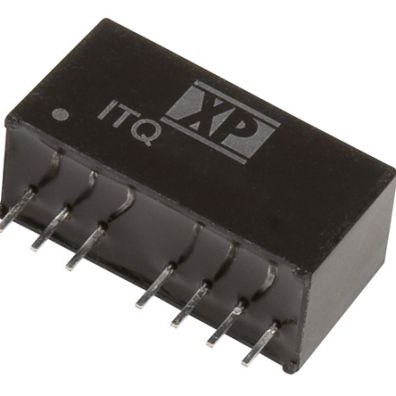

XP POWER DC-DC模块 ITQ4824SA

ITQ4824SA概述

    ITQ Series DC-DC Converter 技术手册

    产品简介


    ITQ系列DC-DC转换器是一款高性能的电源转换设备,适用于各种工业及消费电子产品。该系列产品提供单输出和双输出两种型号,具备广泛的输入电压范围(9V到75V),适合不同应用场景的需求。主要功能包括稳压输出、远程开关控制、高隔离度等,广泛应用于电信、网络通信、工业自动化等领域。

    技术参数


    - 输入电压范围: 9-36 VDC(标准型号),18-75 VDC(高电压型号)
    - 输出电压范围: 3.3V至24V,可选正负输出电压(±5V, ±12V, ±15V)
    - 最大输出电流: 1500mA(3.3V/5V),250mA(24V)
    - 输出电压精度: 初始设置精度±1%
    - 负载调节率: 单输出±0.5%,双输出±1%
    - 瞬态响应: ±5/±3%偏差,恢复时间小于2ms
    - 纹波噪声: ≤125mV(峰峰值)
    - 效率: 最高达87%
    - 隔离电压: 输入到输出1500VDC(可选3000VDC版本)
    - 开关频率: 580kHz
    - 功率密度: 44 W/in³
    - 温度范围: 操作温度-40°C至+100°C,存储温度-55°C至+125°C

    产品特点和优势


    ITQ系列DC-DC转换器具有多个独特的优势,使其在市场上具有竞争力:
    - 宽输入电压范围: 能够适应多种不同的电源输入条件,增加应用灵活性。
    - 高隔离度: 提供1500VDC的隔离电压,满足多种严苛的应用需求,如医疗设备、铁路通信等。
    - 远程控制功能: 支持远程开关控制,方便进行系统管理。
    - 高可靠性: 保修期长达3年,MTBF达到0.8百万小时,保证长期稳定运行。
    - 无最小负载要求: 无需额外的最小负载,简化系统设计。

    应用案例和使用建议


    - 电信设备: ITQ系列DC-DC转换器可用于电信设备中的电源转换,如基站、路由器等,保证稳定的电力供应。
    - 工业自动化: 在工业自动化设备中,这些转换器可以为传感器、执行器等提供稳定的电源。
    - 使用建议:
    - 建议使用外部滤波电容以降低输入纹波,提高稳定性。
    - 确保散热良好,避免过热影响寿命。

    兼容性和支持


    - 兼容性: ITQ系列DC-DC转换器可以与其他标准电子元器件无缝集成,适用于多种电路板设计。
    - 支持: 厂商提供详细的文档和技术支持,包括安装指南、应用笔记和故障排除手册,确保客户能够顺利使用。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在规定范围内,确认负载是否符合要求。如果仍存在问题,考虑增加输入滤波电容。

    - 问题: 无法正常启动。
    - 解决方案: 检查接线是否正确,确认输入电压和远程开关控制信号是否正常。尝试调整远程开关控制信号的极性。

    总结和推荐


    ITQ系列DC-DC转换器凭借其广泛的工作范围、高效率和高可靠性,在工业和电信设备中表现出色。推荐在需要稳定且高效电源转换的场合中使用。厂商提供的详尽的技术支持和应用指南,进一步增强了产品的易用性和适用性。如果您正在寻找一款高效、可靠且易于集成的DC-DC转换器,ITQ系列无疑是一个值得选择的优秀产品。

ITQ4824SA参数

参数
输入电压最大值 75V
类型 -
开关频率 -
输出方式 -
输出电压 24V
输出电流最大值 250mA
特性 Remote On/Off,SCP
散热方式 -
输出电压组数 1
输出总功率 -
最大容性负载 -
输入电压最小值 48V(DC)
转换效率 87%
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITQ4824SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITQ4824SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITQ4824SA ITQ4824SA数据手册

ITQ4824SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
