ISD0105S3V3

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISD01系列, 4.5 → 5.5 V 直流输入, 3.3V 直流输出, 1W
供应商型号: 209-ISD0105S3V3
供应商: Mouser
标准整包数: 1

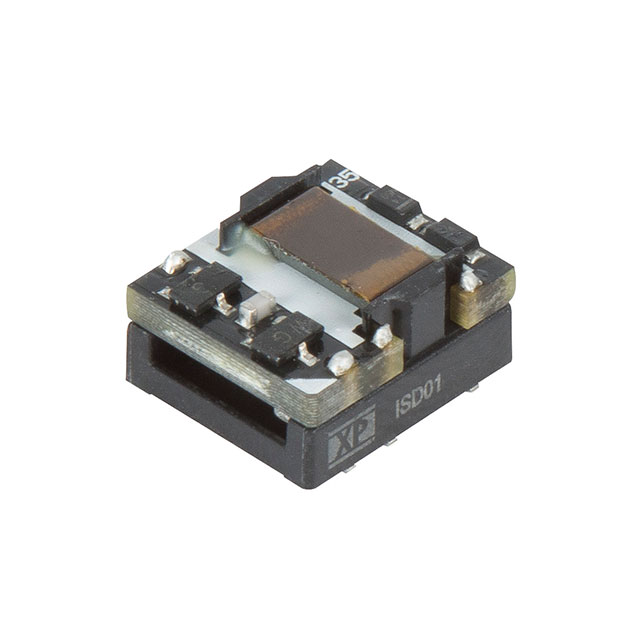

XP POWER DC-DC模块 ISD0105S3V3

ISD0105S3V3概述

    ISD01 系列 DC-DC 转换器技术手册

    1. 产品简介


    ISD01 系列 DC-DC 转换器是一款高性能的电源转换模块,专为各种需要稳定直流输出的应用而设计。它具备单输出和双输出版本,广泛应用于通信、医疗设备、工业控制及消费电子等领域。该系列产品采用超紧凑表面贴装技术(SMD),体积小且效率高,能够提供可靠的电源解决方案。

    2. 技术参数


    - 输入电压范围:2.97V 至 3.63V 或 4.50V 至 5.50V
    - 输入滤波:内置电容
    - 输入浪涌:5VDC 持续 1 秒
    - 输入反射纹波电流:最大 20mA 峰峰值
    - 输出电压:3.3V 或 5VDC
    - 输出电流:单输出 303mA 至 415mA,双输出 ±100mA 至 ±151mA
    - 最大电容负载:见型号和规格表
    - 初始设置精度:±3.0%
    - 输出电压平衡:±1.0%(双输出)
    - 最小负载:10% 最小负载
    - 线性调节:±1.2% / 1%
    - 负载调节:10% 至 15%
    - 纹波与噪声:150mVpk-pk 单输出,±120mVpk-pk 双输出
    - 短路保护:最大 0.5 秒自动恢复
    - 隔离电压:输入到输出 4200VDC
    - 隔离电阻:109Ω(1000VDC)
    - 隔离电容:25pF
    - 开关频率:50kHz 至 80kHz
    - 功率密度:16.8W/in³
    - 平均故障间隔时间:7.2百万小时(+25°C,GB)
    - 重量:单输出约 1.52 克,双输出约 1.80 克
    - 存储温度:-55°C 至 +125°C
    - 湿度:95%RH 非凝露条件
    - 冷却方式:自然对流
    - 电磁兼容性:符合 EN55032 Class B、EN61000-4-2 至 EN61000-4-8 标准

    3. 产品特点和优势


    - 超紧凑 SMD 封装:适用于空间受限的设计。
    - 高隔离电压:4200VDC 隔离,确保安全性和可靠性。
    - 宽工作温度范围:-40°C 至 +105°C,适应恶劣环境。
    - 高效率:最高可达 78% 的转换效率。
    - 长期保修:3 年质保,彰显产品质量自信。

    4. 应用案例和使用建议


    - 应用案例:该转换器常用于医疗器械、仪器仪表、通信设备等领域,例如心率监测仪、无线路由器等。
    - 使用建议:在使用过程中,应根据具体应用选择合适的输入电压范围。对于高精度要求的应用,需注意纹波和噪声的管理,建议在输出端并联电解电容和陶瓷电容以减少纹波。

    5. 兼容性和支持


    - 兼容性:与标准 SMD 封装兼容,便于集成至现有系统。
    - 支持:厂商提供详细的技术文档和专业支持,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - Q1:如何避免输出电压不稳定?
    A1:确保输入电压稳定,并合理布置外部滤波电容,以减少输入纹波。
    - Q2:遇到过载保护后,如何复位?
    A2:短路保护触发后,需断开输入电源,待转换器自动复位后再重新接通电源。
    - Q3:转换效率低怎么办?
    A3:检查输入电压是否在推荐范围内,确保散热良好,必要时更换更高效能的型号。

    7. 总结和推荐


    综上所述,ISD01 系列 DC-DC 转换器以其高效率、宽工作温度范围和高隔离电压等优势,在众多应用场景中表现出色。建议在对电源质量要求较高的项目中优先考虑选用此款产品。

ISD0105S3V3参数

参数
开关频率 -
输出方式 DC-DC
输出总功率 -
散热方式 -
输入电压最大值 5.5V
输出电压 3.3V
最大容性负载 -
输出电流最大值 303mA
类型 -
转换效率 73%
输出电压组数 1
输入电压最小值 5V(DC)
特性 -
长*宽*高 12.7mm(长度)*11mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 最后售卖
包装方式 管装

ISD0105S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
