ITZ0924S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITZ系列, 9 → 36 V 直流输入, 15V 直流输出, 9W
供应商型号: 1470-4030-ND
供应商: Digi-Key
标准整包数: 1

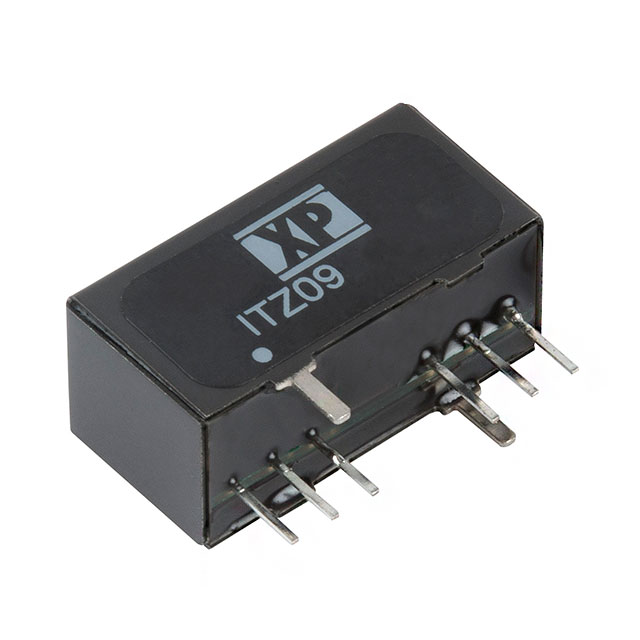

XP POWER DC-DC模块 ITZ0924S15

ITZ0924S15概述

    ITZ Series DC-DC Converter 技术手册解析

    产品简介


    ITZ系列是XP Power公司生产的一款超紧凑型SIP-8封装的DC-DC转换器。该系列产品具有高功率密度和广泛的输入电压范围(4:1),适用于各种工业、医疗和通信应用。产品提供单输出和双输出两种版本,单输出型号的典型功率为9W,最大输出电流可达2A,双输出型号的典型功率相同,但提供了正负输出选项。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 输入电压范围 | VDC | 9 | - | 36(24V名义值)
    18-75(48V名义值) |
    | 输出电压 | VDC | 3.3 | - | 30 |
    | 输出电流 | mA | 5 | - | 2000 |
    | 负载调节率 | % | - | ±0.5(单输出)
    ±1(双输出) |
    | 线性调节率 | % | - | ±0.2 |
    | 隔离耐压 | VDC | - | 1600 | - |
    | 效率 | % | - | 82-89 | - |
    | 工作温度范围 | °C | -40 | - | +85 |
    | 最小负载 | A | - | 0 | - |

    产品特点和优势


    - 超紧凑设计:SIP-8封装,尺寸仅为21.9 x 9.6 x 11.2 mm,是市面上最小的9W转换器之一。
    - 宽输入电压范围:4:1输入范围(9-36V或18-75V),适应多种供电系统。
    - 高效率:最高可达89%,确保低功耗和高效能。
    - 远程控制:具备远程启停功能,便于集成和管理。
    - 全面保护:短路保护、过电压保护、过载保护等多重安全机制,确保长期稳定运行。
    - 长寿命:三年质保,MTBF达900KHrs,可靠耐用。

    应用案例和使用建议


    - 工业自动化:适用于各种工业控制系统,如PLC、传感器等。
    - 医疗设备:满足医疗设备对高可靠性和精确度的要求。
    - 通信设备:适用于通信基站、路由器等高可靠性要求的应用。
    使用建议:
    - 散热管理:虽然可自然对流冷却,但在高温环境下建议增加外部散热措施以保持正常工作。
    - 负载管理:由于无最小负载要求,可以灵活应用于各种负载条件下。

    兼容性和支持


    - 兼容性:ITZ系列DC-DC转换器与其他标准SIP-8封装的器件兼容,便于替换现有系统中的同类产品。
    - 支持服务:XP Power提供详细的技术文档和专业的技术支持,确保用户能够快速解决问题并获得最佳使用体验。

    常见问题与解决方案


    - 问题一:启动时输出电压不稳定。
    - 解决方法:检查输入电压是否在规定的范围内,并确认负载是否符合要求。
    - 问题二:工作温度过高导致保护电路触发。
    - 解决方法:调整系统布局以改善散热条件,必要时添加外部散热装置。
    - 问题三:无法实现远程启停功能。
    - 解决方法:检查接线是否正确,确保远程控制引脚的信号电平符合规定。

    总结和推荐


    ITZ系列DC-DC转换器以其超紧凑的设计、高效率和全面的保护机制,在多种应用场景中表现出色。尽管初始投资成本相对较高,但从长远来看,其优异的性能和较长的使用寿命将带来更高的性价比。因此,对于需要高性能、高可靠性的工业和医疗应用,强烈推荐选择ITZ系列DC-DC转换器。

ITZ0924S15参数

参数
类型 -
转换效率 89%
散热方式 -
特性 Remote On/Off,SCP
最大容性负载 -
输入电压最大值 36V
输出电压 15V
输出方式 -
输出电流最大值 600mA
开关频率 -
输出总功率 -
输出电压组数 1
输入电压最小值 9V~36V(DC)
长*宽*高 21.85mm(长度)*9.6mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

ITZ0924S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITZ0924S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITZ0924S15 ITZ0924S15数据手册

ITZ0924S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.73 ¥ 225.8685
5+ $ 24.9704 ¥ 208.971
10+ $ 24.2008 ¥ 202.5304
25+ $ 23.1712 ¥ 193.914
100+ $ 21.6217 ¥ 180.9466
库存: 13
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 225.86
