ISU0205S05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,SCP 400mA 5V 1 12V 贴片安装
供应商型号: 209-ISU0205S05
供应商: Mouser
标准整包数: 1

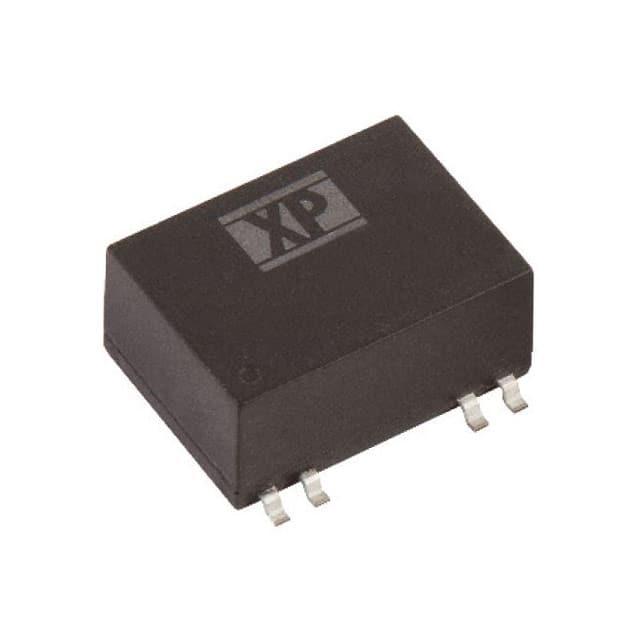

XP POWER DC-DC模块 ISU0205S05

ISU0205S05概述

    ISU02 Series DC-DC Converter: Comprehensive Technical Overview

    1. 产品简介


    ISU02系列DC-DC转换器是一款适用于工业应用的小型表面贴装(SMD)模块。这款转换器的主要功能是将直流输入电压转换为所需的直流输出电压。其核心应用领域包括信息技术设备(ITE)、工业自动化系统、通信设备以及其他需要高效电源管理的场合。ISU02系列不仅提供了单路和双路输出选项,还具备远程开关控制和全面的安全认证,使其成为各种应用场景的理想选择。

    2. 技术参数


    ISU02系列的详细技术规格如下:
    - 输入电压范围: 4.5V到75V(具体取决于型号)
    - 输出电压范围: 5V至30VDC
    - 输出电流: 最大可达500mA(具体取决于型号)
    - 效率: 最高可达82%
    - 隔离度: 输入到输出隔离1500/1800 VDC(持续60s/1s)
    - 工作温度范围: -40°C 至 +95°C
    - 重量: 约0.01磅(4.5克)
    - 封装尺寸: 0.75 x 0.67 x 0.34英寸(19.0 x 17.0 x 8.7毫米)

    3. 产品特点和优势


    ISU02系列具有以下显著特点:
    - 宽输入电压范围: 支持4:1的宽输入电压范围,确保了极高的灵活性。
    - 紧凑设计: 小巧的表面贴装设计非常适合空间有限的应用场景。
    - 安全认证: 符合ITE安全标准,提供可靠的安全保障。
    - 远程开关控制: 可通过简单电路实现远程开启和关闭功能。
    - 低纹波噪声: 仅50mV峰值对峰值的纹波噪声,保证了输出电压的稳定性。
    - 三防漆选项: 提供可选的水洗工艺,增加了产品在恶劣环境下的耐用性。
    - 三年质保: 高质量的产品保证和维护支持,降低了用户的维修成本。

    4. 应用案例和使用建议


    ISU02系列广泛应用于信息技术设备、通信设备和工业自动化系统。例如,在工业自动化中,它可作为传感器或其他小型设备的电源供应单元,确保系统的稳定运行。对于高可靠性需求的应用场景,如电信基站,它能提供稳定的电源转换,避免因电源问题导致的系统故障。
    使用建议:
    - 在高湿度环境中使用时,建议选择水洗工艺版本,以增强防水能力。
    - 针对特定的应用场景,可以考虑使用外部输入电容(如CHEMI-CON KY 220μF/100V),进一步提升抗干扰能力。
    - 建议在实际安装过程中使用适当的热管理措施,以确保器件长期稳定工作。

    5. 兼容性和支持


    ISU02系列在不同电压和电流等级下提供了广泛的兼容性。它可以轻松地与其他标准电子元件集成,并且提供了多种封装选项(如Tape & Reel),方便批量生产和自动化组装。此外,厂商提供了详尽的技术支持文档和保修服务,确保用户能够获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题1: 设备在高负载条件下发热严重。
    解决方案: 检查是否有合适的散热措施,并适当降低输入电压或电流。
    - 问题2: 输出电压波动较大。
    解决方案: 检查负载变化情况,如果需要可以增加外部输入电容以减少纹波。
    - 问题3: 设备无法启动。
    解决方案: 确认电源输入是否正常,检查远程开关控制线连接是否正确。

    7. 总结和推荐


    ISU02系列DC-DC转换器凭借其广泛的输入电压范围、高效的转换能力和卓越的稳定性,成为众多高可靠性应用的理想选择。尤其是其宽输入电压范围和高效率设计,使其在复杂多变的工作环境中依然表现出色。因此,强烈推荐这一系列转换器给那些寻求高性能电源解决方案的专业用户。

ISU0205S05参数

参数
开关频率 -
输入电压最大值 12V
输出电压 5V
输出电流最大值 400mA
特性 Remote On/Off,SCP
输出电压组数 1
散热方式 -
最大容性负载 -
输出总功率 -
转换效率 -
类型 -
输出方式 -
输入电压最小值 -
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装,管装

ISU0205S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISU0205S05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISU0205S05 ISU0205S05数据手册

ISU0205S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
