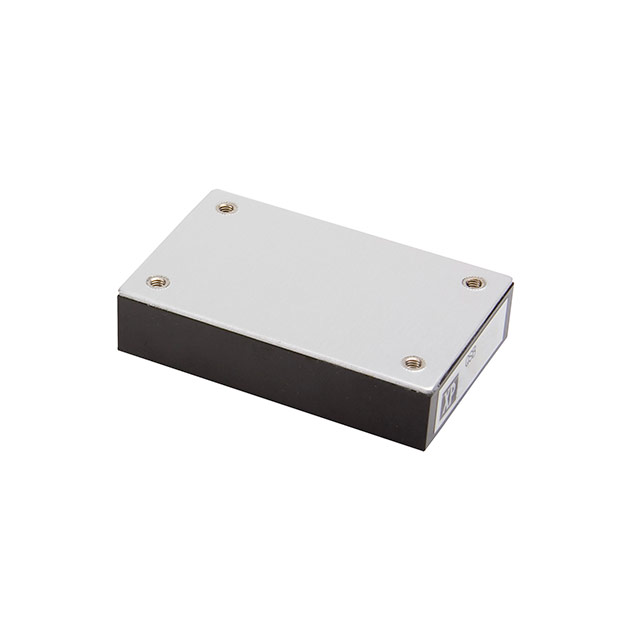

QSB10024S3V3

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OTP,OVP,SCP 86% 30A 3.3V 1 36V DIP-8 通孔安装
供应商型号: 209-QSB10024S3V3
供应商: Mouser
标准整包数: 1
XP POWER DC-DC模块 QSB10024S3V3

QSB10024S3V3概述

    QSB 系列电源模块技术手册

    1. 产品简介


    QSB系列电源模块是一种高效、高密度的电源解决方案,适用于各种工业及电信设备。它们提供75至350瓦的输出功率,具有广泛的输入电压范围(9-75 VDC),并采用行业标准封装。这些模块适用于需要可靠、高性能电源的应用,如通信设备、网络基础设施、服务器、工业自动化系统等。

    2. 技术参数


    以下是QSB系列电源模块的关键技术参数:
    - 输入电压范围: 9-75 VDC
    - 输入电流: 见表格
    - 过压保护: 115-140%
    - 短路保护: 持续
    - 过温保护: 模块温度超过105°C时自动关断
    - 瞬态响应: 最大偏差为5%,恢复到1%在500微秒内
    - 纹波与噪声:
    - 3.3 V 和 5 V 模型:100 mV pk-pk
    - 12 V 和 15 V 模型:150 mV pk-pk
    - 24 V 和 28 V 模型:280 mV max pk-pk
    - 效率: 见表格
    - 隔离电压: 输入到输出、输入到外壳、输出到外壳均为1500 VDC
    - 开关频率:
    - QSB75: 300 kHz
    - QSB100, 150 & 200: 250 kHz
    - QSB350 (3.3 & 5 V): 300 kHz
    - QSB350 (12, 24 & 28 V): 330 kHz
    - 功率密度:
    - QSB75: 45.4 W/in³
    - QSB100: 60.5 W/in³
    - QSB150: 57.2 W/in³
    - QSB200: 70.3 W/in³
    - QSB350: 123.0 W/in³
    - 平均无故障时间 (MTBF):
    - QSB75 & 100: 730 kHrs
    - QSB150 & 200: 1 MHrs
    - QSB350: 658 kHrs

    3. 产品特点和优势


    QSB系列电源模块的主要特点包括:
    - 高效率: 最高达91.5%,显著降低能源损耗
    - 宽输入电压范围: 支持9-75 VDC,适用性强
    - 高功率密度: 提供更高的输出功率,节省空间
    - 远程控制: 可通过远程ON/OFF和远程感测实现灵活控制
    - 严格的温度范围: 工作温度范围从-40°C至+100°C,具备高可靠性
    - 长期保修: 提供3年保修期,增强用户信心

    4. 应用案例和使用建议


    QSB系列电源模块广泛应用于通信设备、网络基础设施、服务器和工业自动化系统等领域。例如,在数据中心环境中,它们可以为服务器提供稳定可靠的电源支持;在工业自动化系统中,它们可以为电机驱动器、传感器和其他关键组件供电。
    使用建议:
    - 在高湿度环境下,确保良好的通风以防止内部冷凝。
    - 使用适当的散热措施,特别是在高负载条件下,以避免过热。
    - 对于某些应用场景,添加外部电容以维持输出电压的稳定性。

    5. 兼容性和支持


    QSB系列电源模块具有高度兼容性,可与其他电子元器件和设备无缝集成。制造商提供了详尽的技术文档和支持服务,包括安装指南、维修手册和客户技术支持。

    6. 常见问题与解决方案


    - 问题1: 开机后无输出电压。
    - 解决方案: 检查输入电压是否符合要求,确保连接正确。
    - 问题2: 输出电压不稳定。
    - 解决方案: 确保输入电压稳定,检查是否有足够的外部电容。
    - 问题3: 过热保护触发。
    - 解决方案: 检查散热措施是否有效,适当增加散热面积。

    7. 总结和推荐


    QSB系列电源模块凭借其高效率、宽输入电压范围和高功率密度等特点,成为工业和电信应用的理想选择。其出色的性能和高可靠性使其在市场上具有很强的竞争力。强烈推荐使用该产品,特别是在需要高性能电源解决方案的应用场景中。

QSB10024S3V3参数

参数
最大容性负载 -
输出总功率 -
输出方式 -
输入电压最大值 36V
输出电压组数 1
开关频率 -
输出电压 3.3V
转换效率 86%
类型 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
输入电压最小值 -
散热方式 -
输出电流最大值 30A
通用封装 DIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装
