首页  >  产品百科  >  ITV0512S

ITV0512S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITV系列, 4.5 → 5.5 V 直流输入, ±12V 直流输出, 1W
供应商型号: 1470-2876-5-ND
供应商: Digi-Key
标准整包数: 1

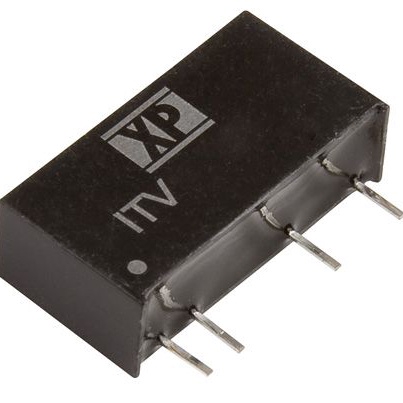

XP POWER DC-DC模块 ITV0512S

ITV0512S概述

    # ITV Series DC-DC Converter 技术手册解析

    产品简介


    ITV Series DC-DC 转换器概述
    ITV 系列 DC-DC 转换器是一类单路和双路输出无调节型直流到直流转换模块,具有宽泛的工作温度范围(-40 °C 至 +105 °C),适合多种工业应用场合。该系列转换器采用了SIP7封装方式,内部集成短路保护机制,同时具备出色的温度系数和抗电磁干扰能力,确保其在恶劣环境下也能稳定运行。

    技术参数


    ITV 系列 DC-DC 转换器的关键技术规格如下:
    - 输入电压范围:
    - 5 V:4.5 VDC 至 5.5 VDC
    - 12 V:10.8 VDC 至 13.2 VDC
    - 24 V:21.6 VDC 至 26.4 VDC
    - 输出电压:5 VDC 至 15 VDC(具体取决于型号)
    - 输出电流:最高 200 mA
    - 效率:高达 81%
    - 隔离度:3000 VDC(耐压测试60秒)
    - 最大电容负载:见《模型和额定值》表
    - 纹波噪声:60 mV 峰峰值(20 MHz带宽)
    - 工作温度范围:-40 °C 至 +105 °C
    - 工作湿度:相对湿度 95%,非凝结状态
    - 封装尺寸:0.76 x 0.24 x 0.39 英寸(19.5 x 6.0 x 10.0 毫米)

    产品特点和优势


    ITV 系列 DC-DC 转换器的优势在于其高可靠性与优异的环境适应性:
    - 宽温范围:-40 °C 至 +105 °C 的宽泛工作温度范围,确保在极端条件下也能稳定工作。
    - 高效率:最大效率可达81%,能够有效降低能量损失,提升系统整体能效。
    - 高隔离度:3000 VDC的隔离度保证了信号传输的稳定性,减少电磁干扰的影响。
    - 强抗干扰能力:达到Class B标准的辐射发射等级,适用于EMC严格要求的应用环境。
    - 紧凑设计:采用SIP7封装,占用空间小,便于安装和布局。
    - 长寿命:MTBF超过3.5百万小时,显著延长使用寿命。

    应用案例和使用建议


    应用场景
    ITV 系列 DC-DC 转换器适用于广泛的工业自动化控制、电力传输及医疗设备等领域的电源模块需求。其广泛适用的输入电压范围和多样化的输出配置使其成为各种设备的理想选择。
    使用建议
    1. 合理布局:由于转换器对散热有一定要求,建议在设计PCB时,将转换器放置于良好的通风位置,并避免靠近发热源。
    2. 选择合适的输入滤波电容:根据输入电压的波动情况选择合适的输入滤波电容,以增强系统的稳定性。
    3. 避免长期满载工作:虽然ITV系列能在95 °C环境温度下全功率运行,但为延长使用寿命,建议在正常工作状态下保持一定余量。

    兼容性和支持


    - ITV 系列转换器提供了多样的输入输出组合,可与不同类型的电子设备无缝对接,实现灵活的电源解决方案。
    - 该产品享有3年的保修期,期间提供全面的技术支持与售后保障,确保用户在使用过程中获得及时的帮助。

    常见问题与解决方案


    - 问题一:电源开启后无输出
    - 解决方案:检查输入电压是否符合要求,确认连接线是否有损坏或接触不良的情况。
    - 问题二:输出电压不稳
    - 解决方案:检查外部滤波电容容量是否合适,确认负载变化范围没有超出规格限定。
    - 问题三:转换效率低于预期
    - 解决方案:检查工作环境温度是否过高,导致热损耗增加;此外,确保负载电流不要长时间超过规定最大值。

    总结和推荐


    ITV 系列 DC-DC 转换器凭借其卓越的技术参数、优秀的环境适应性和广泛的应用范围,在众多同类产品中脱颖而出。无论是在严苛的工业环境中还是需要高性能电源管理的医疗设备里,它都展现了强大的实用价值。对于寻求可靠且高效电源解决方案的设计者来说,ITV系列无疑是一个值得信赖的选择。

ITV0512S参数

参数
类型 -
输入电压最小值 5V(DC)
散热方式 -
输入电压最大值 5.5V
开关频率 -
特性 SCP
转换效率 81%
输出电流最大值 41.6mA,41.6mA
输出方式 -
输出总功率 -
最大容性负载 -
输出电压 12V
输出电压组数 2
长*宽*高 19.5mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITV0512S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITV0512S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITV0512S ITV0512S数据手册

ITV0512S封装设计

查看详情并下载
Symbol
Footprint
3D Model
