ISM0205D15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISM02系列, 4.5 → 5.5 V 直流输入, ±15V 直流输出, 2W
供应商型号: 1672085
供应商: 海外现货
标准整包数: 10

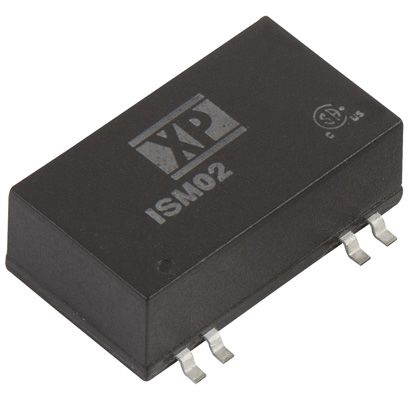

XP POWER DC-DC模块 ISM0205D15

ISM0205D15概述

    ISM02 Series DC-DC Converter

    1. 产品简介


    ISM02系列DC-DC转换器是由XP Power公司生产的一款高性能电源解决方案,适用于医疗、工业和通信等多种应用领域。这些转换器提供单输出和双输出型号,通过紧凑型表面贴装(SMD)封装设计,可以高效地集成到各种设备中。此外,它们具有强化隔离(4000 VAC),符合国际医疗安全标准(如IEC60601-1和EN60601-1),确保了设备的可靠性和安全性。

    2. 技术参数


    - 输入电压范围:4.5V 至 26.4V
    - 输出电压:5V至30V
    - 输出电流:最高可达605mA(具体取决于型号)
    - 最大电容负载:根据输出不同而不同(例如:600mA@330µF)
    - 效率:高达82%
    - 初始设定精度:±2.0% 至 ±4.0%
    - 纹波噪声:50mV 峰峰值(20MHz带宽)
    - 瞬态响应:恢复时间小于250µs(25%负载变化)
    - 短路保护:自恢复,延时0.5秒
    - 绝缘电阻:10^9Ω(500VDC)
    - 隔离耐压:4000VAC/60s
    - 泄漏电流:2µA
    - 开关频率:50kHz至100kHz
    - 温度系数:0.02%/°C
    - 操作温度:-25°C 至 +105°C

    3. 产品特点和优势


    - 医疗安全认证:符合多种国际医疗安全标准(如IEC60601-1),适用于医疗设备。
    - 高可靠性:4000VAC的绝缘强度,确保设备的安全性和可靠性。
    - 高效能:效率高达82%,减少能源浪费。
    - 紧凑设计:采用SMD封装,易于安装和集成。
    - 广泛的应用范围:单输出和双输出型号适应不同的应用场景。

    4. 应用案例和使用建议


    - 医疗设备:例如便携式医疗器械,需要高度隔离以防止漏电。
    - 工业控制:用于工厂自动化设备中的低功耗模块。
    - 通信设备:如路由器和交换机,需要稳定的电源供应。
    使用建议:
    - 确保输入电压稳定,避免过压或欠压对转换器造成损害。
    - 注意散热设计,尤其是在高温环境下运行时。
    - 遵循制造商提供的接线图和安装指南,以确保正确的连接方式。

    5. 兼容性和支持


    - 兼容性:ISM02系列转换器与其他标准电子元器件兼容,便于系统集成。
    - 技术支持:XP Power提供3年的质保期,以及详细的技术文档和客户支持服务。

    6. 常见问题与解决方案


    - Q: 如何正确选择输入电压?
    - A: 根据所使用的电源输入电压选择合适的型号。ISM02系列提供不同的输入电压范围,以满足不同需求。

    - Q: 发生短路时怎么办?
    - A: 转换器内置自动恢复短路保护机制,在发生短路时会暂时切断输出并延时0.5秒后自动恢复供电。

    - Q: 如何提高系统的稳定性?
    - A: 使用适当的输入滤波器,遵循良好的接地和布局规范,确保所有电气连接稳固。

    7. 总结和推荐


    ISM02系列DC-DC转换器以其高性能、高可靠性和广泛的适用性,成为了医疗、工业和通信领域的理想选择。其独特的功能,如医疗级安全认证和高效的隔离能力,使其在市场上具备强大的竞争力。我们强烈推荐在上述应用场合中使用ISM02系列转换器,以确保系统的可靠性和稳定性。

ISM0205D15参数

参数
输入电压最小值 4.5V
最大容性负载 -
输出电压组数 2
类型 -
输出方式 Fixed
开关频率 100KHz
输出总功率 2W
特性 SCP
输出电压 15V
转换效率 73%
输入电压最大值 5.5V
输出电流最大值 66mA,66mA
散热方式 -
长*宽*高 24mm(长度)*13.7mm(宽度)
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 散装

ISM0205D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISM0205D15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISM0205D15 ISM0205D15数据手册

ISM0205D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
