IQ1205S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IQ系列, 10.8 → 13.2 V 直流输入, ±5V 直流输出, 1W
供应商型号: 1860948
供应商: 海外现货
标准整包数: 1

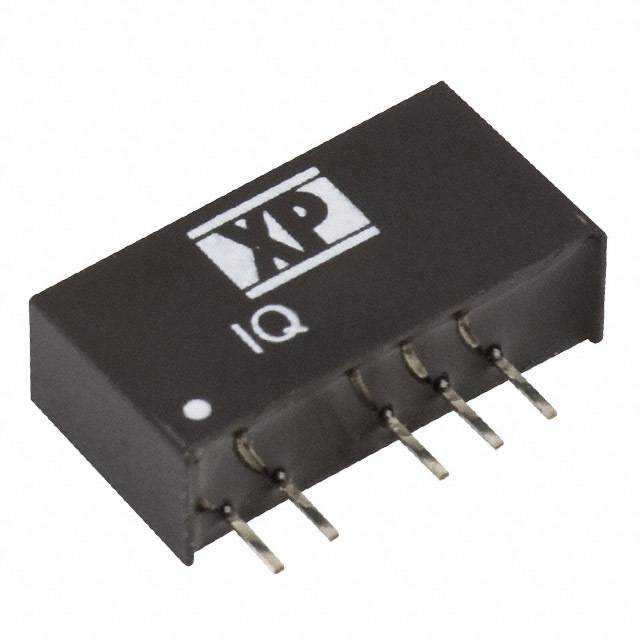

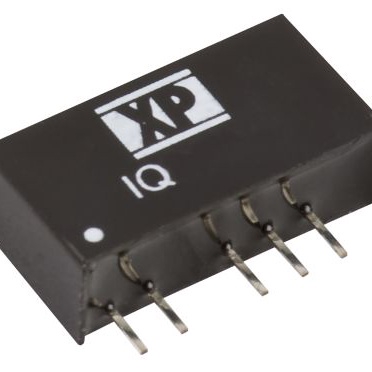

XP POWER DC-DC模块 IQ1205S

IQ1205S概述


    产品简介


    IQ系列电源模块是一款高性能单/双输出直流-直流转换器,适用于广泛的电子应用领域。该产品采用SIP封装,具备高隔离电压(1000 VDC,可选3000 VDC),能够在极端的工作环境中提供稳定可靠的电源输出。这些模块非常适合应用于通信设备、工业控制系统、医疗设备以及其他需要高可靠性和高效率电源解决方案的场合。

    技术参数


    - 输入电压范围:±10%
    - 输入电流:5 V至12 V:20 mA;15 V:30 mA;24 V:40 mA;48 V:50 mA 峰峰值
    - 最大输入电压:48 V
    - 输出电压:详见技术手册表格
    - 负载调节率:详见技术手册表格
    - 纹波噪声:最大50 mV pk-pk,带宽20 MHz
    - 温度系数:0.02%/°C
    - 效率:详见技术手册表格
    - 隔离电压:最小1000 VDC,可选3000 VDC
    - 隔离电阻:≥10^9 Ω
    - 隔离电容:典型值60 pF
    - 开关频率:55 kHz至85 kHz
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+125°C
    - 使用寿命:>1.1百万小时

    产品特点和优势


    - 高效能:高效率和低纹波噪声确保了稳定的电源输出,减少了热耗散,延长了使用寿命。
    - 高可靠性:高隔离电压和长寿命保证了在严苛环境下的长期稳定运行。
    - 灵活性:单/双输出选项,不同的输入和输出电压组合,能够满足不同应用的需求。
    - 易于安装:SIP封装便于集成到现有的电路板设计中,节省空间。

    应用案例和使用建议


    应用案例:这些模块广泛应用于通信基站、医疗设备、工业自动化控制等场景。例如,在通信基站中,这些电源模块可以为各种通信设备提供稳定的电源供应,确保网络的正常运行。
    使用建议:为了达到最佳效果,建议在设计电路时充分考虑散热问题,合理选择输出电容,并注意避免长时间处于空载状态,以保护模块的长期稳定性。

    兼容性和支持


    这些模块与大多数标准电路板兼容,但需注意某些特定配置下的安装尺寸和引脚连接方式。厂商提供了详尽的技术支持和保修服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. Q: 模块无法正常启动
    - A: 确认输入电压在允许范围内,检查接线是否正确且牢固。
    2. Q: 输出电压不稳定
    - A: 检查负载变化范围,确认是否超出了额定的负载调节范围。
    3. Q: 输出电流不足
    - A: 确认输出电容是否合适,检查是否超过了最大负载限制。

    总结和推荐


    IQ系列电源模块以其高效的性能、高可靠性和广泛的适用性,成为众多应用的理想选择。其在多种工作环境下的出色表现,使得它在市场上具有显著的竞争优势。对于需要高性能电源解决方案的应用场合,我们强烈推荐使用这款产品。

IQ1205S参数

参数
输出电压组数 2
特性 -
输出方式 -
输入电压最小值 12V(DC)
输出总功率 -
转换效率 84%
输出电压 5V
输入电压最大值 13.2V
散热方式 -
最大容性负载 -
开关频率 -
类型 -
输出电流最大值 100mA,100mA
长*宽*高 19.5mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IQ1205S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IQ1205S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IQ1205S IQ1205S数据手册

IQ1205S封装设计

查看详情并下载
Symbol
Footprint
3D Model
