QSC15048S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSC150系列, 18 → 75 V 直流输入, 12V 直流输出, 150W
供应商型号: 1470-4551-ND
供应商: Digi-Key
标准整包数: 1

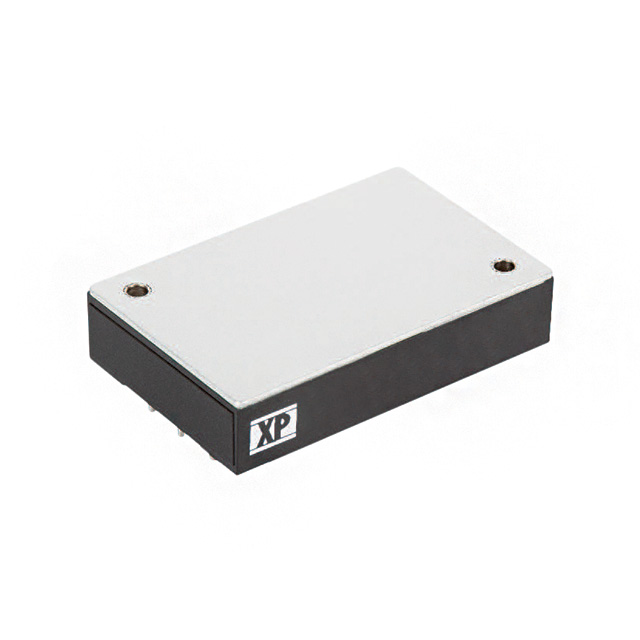

XP POWER DC-DC模块 QSC15048S12

QSC15048S12概述

    QSC150 Series DC-DC Converter

    1. 产品简介


    QSC150 系列 DC-DC 转换器是一种工业标准的 1/4 砖型转换器,提供单路输出,适用于多种电源管理应用。这些转换器具有宽输入范围(9-75 VDC),支持高达 150W 的输出功率。其主要功能包括远程启停、输出电压微调和强隔离性能,非常适合通信、工业控制和医疗设备等领域。

    2. 技术参数


    QSC150 系列的技术规格如下:
    - 输入电压范围:9-36 VDC 或 18-75 VDC(具体型号有所不同)
    - 输出电压:5 V 至 48 VDC
    - 最大输出电流:30 A(5V 输出)至 3.2 A(48V 输出)
    - 输入电流:10 mA(空载)至 18.3 A(满载)
    - 效率:最高可达 92%
    - 纹波和噪声:低至 100 mV 峰峰值
    - 隔离电压:2250 VDC
    - 输出电压调整范围:±10%
    - 瞬态响应:恢复到 1% 以内的最大偏差时间为 250 微秒
    - 启动时间:30 毫秒
    - 过载保护:110% 到 125%
    - 短路保护:连续 hiccup 模式,自动恢复
    - 工作温度范围:-40°C 至 +105°C
    - 存储温度范围:-55°C 至 +125°C
    - 重量:约 0.15 磅(68 克)

    3. 产品特点和优势


    - 宽输入范围:可以适应不同的电源环境,提高系统的灵活性。
    - 高效率:最高达到 92%,能够有效减少能量损耗。
    - 高隔离电压:提供 2250 VDC 隔离,确保电路安全可靠。
    - 输出电压可调:允许用户通过外部电阻调整输出电压,满足特定需求。
    - 高可靠性:三年质保,适用于严苛的应用环境。

    4. 应用案例和使用建议


    QSC150 系列适用于多种应用场景,例如通信设备、医疗仪器、工业控制系统等。以下是几个使用建议:
    - 选择合适的输入电压和输出电流组合:根据应用需求选择合适的产品型号,确保电源供应稳定。
    - 合理布局散热系统:为了保证高效运行,应为转换器配备适当的散热措施。
    - 外部电容配置:遵循技术手册中的建议配置外部电容,以保证最佳性能。
    - 考虑输入端的防护措施:使用建议的 TVS 二极管,防止输入端过压损坏。

    5. 兼容性和支持


    QSC150 系列设计时充分考虑了与其他电子元器件的兼容性,确保安装简便。此外,厂商提供了详细的使用手册和技术支持,有助于用户快速上手。

    6. 常见问题与解决方案


    以下是一些常见的问题及解决方法:
    - Q: 启动时输出不稳定
    - A: 检查输入电压是否在正常范围内,确保外部电容配置正确。

    - Q: 输出电流低于预期
    - A: 检查负载是否超过了最大额定值,适当增加输入电压或减小负载。
    - Q: 输出电压不准确
    - A: 调整外部电阻以实现所需的电压微调。

    7. 总结和推荐


    QSC150 系列 DC-DC 转换器以其广泛的输入电压范围、高效率、优异的隔离性能和可靠的稳定性,成为了电源管理领域的理想选择。无论是在通信、医疗还是工业控制领域,它都展现出了卓越的表现。鉴于其优良的特性和广泛的应用场景,强烈推荐此产品。

QSC15048S12参数

参数
输出总功率 -
特性 Remote On/Off,OCP,OTP,OVP,UVLO
转换效率 91%
类型 -
输出方式 -
散热方式 -
输出电压 12V
输出电压组数 1
开关频率 -
输入电压最小值 48V(DC)
输入电压最大值 75V
最大容性负载 -
输出电流最大值 12.5A
长*宽*高 57.9mm(长度)*36.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

QSC15048S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSC15048S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSC15048S12 QSC15048S12数据手册

QSC15048S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
