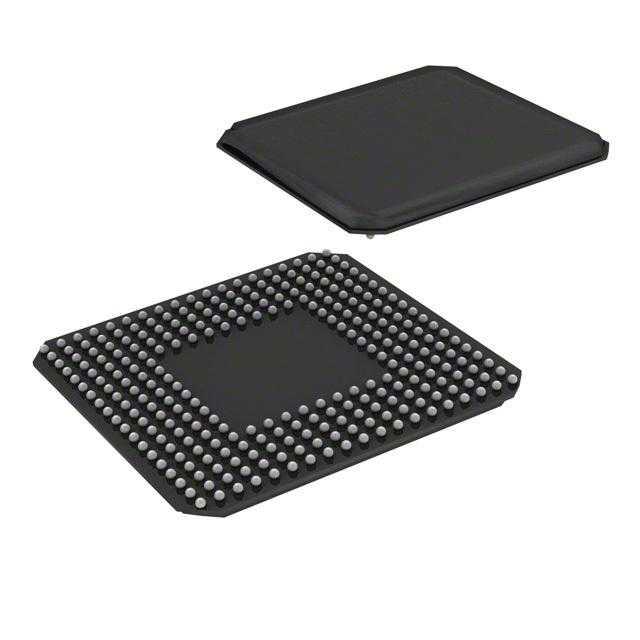

XCR3256XL-10CSG280I

产品分类: 可编程逻辑器件(PLD)
厂牌: XILINX
产品描述: 系统内可编程 256 2.7V 9.1ns 3.6V 贴片安装
供应商型号:
供应商:
标准整包数: 0
XILINX 可编程逻辑器件(PLD) XCR3256XL-10CSG280I

XCR3256XL-10CSG280I概述


    产品简介


    产品名称: XCR3256XL 256 宏单元 CPLD
    产品类型: 低功耗 3.3V 256 宏单元 CPLD(复杂可编程逻辑器件)
    主要功能:
    - 高性能和低功耗设计
    - 支持高达 154 MHz 的系统频率
    - 具有 256 个宏单元和 6,000 可用门电路
    - 适用于需要先进逻辑编程的系统
    应用领域:
    - 数字通信
    - 工业自动化
    - 消费电子
    - 测试测量设备
    - 计算机外设

    技术参数


    性能参数:
    - 工作电压范围: 2.7V 至 3.6V
    - 最大系统频率: 154 MHz
    - 时钟到输出延迟 (TCO): 4.5ns 至 6.9ns
    - 立即输入时钟延迟 (TGCK): 1.0ns 至 1.5ns
    电气特性:
    - 输出高电压 (VOH): 在 3.0V 至 3.6V 时为 -2.4V;在 2.7V 至 3.0V 时为 -2.0V
    - 输出低电压 (VOL): 在 3.3V 输出时为 0.4V
    - 输入泄漏电流 (IIL): 在 GND 或 VCC 至 5.5V 时为 -10μA 至 10μA
    - 动态电流 (ICC): 当频率为 1 MHz 时为 -2mA;当频率为 50 MHz 时为 -60mA
    - 内部时钟缓冲延迟 (TGFZ): 1.0ns 至 1.5ns
    工作环境:
    - 工业级温度范围: -40°C 至 +85°C

    产品特点和优势


    - 低功耗: 设计采用 TotalCMOS 技术,提供了高性能和低功耗的平衡,典型的待机电流仅为 18 μA。
    - 高速: 系统频率可达 154 MHz,适合高速数据处理需求。
    - 多功能性: 提供多个全局时钟和多种控制项,满足不同应用场景的需求。
    - 可靠性: 内置安全位防止未经授权访问,并且提供全 IEEE 标准 1149.1 边界扫描(JTAG)。
    - 封装多样性: 提供多种封装选项,适用于不同的应用需求。

    应用案例和使用建议


    应用案例:
    - 数字通信: 在 5G 无线通信设备中用于实现复杂的逻辑功能。
    - 工业自动化: 用于工业机器人控制系统的实时数据处理和逻辑判断。
    使用建议:
    - 电源管理: 确保电源稳定,避免电压波动对性能的影响。
    - 热管理: 考虑到该器件工作时产生的热量,建议在实际应用中进行有效的散热设计。
    - 软件工具: 使用 Xilinx 提供的开发工具,如 ISE 和 Vivado,以实现高效的编程和调试。

    兼容性和支持


    - 兼容性: XCR3256XL 支持 3.3V PCI 电气规范,具有 5V 耐压能力,能够轻松与现有的 3.3V 系统集成。
    - 支持: 提供丰富的文档和支持资源,包括数据手册、应用笔记和技术论坛,便于用户快速上手。

    常见问题与解决方案


    常见问题及解决方法:
    | 问题 | 解决方案 |

    | 系统频率不稳定 | 检查电源是否稳定,确保供电电压在允许范围内 |
    | 动态电流过大 | 降低系统运行频率,合理分配负载 |
    | 静态电流过高 | 检查是否存在意外的电源漏电,确保电源线正确连接 |

    总结和推荐



    总结

    :
    XCR3256XL 256 宏单元 CPLD 是一款性能卓越且具有低功耗特性的复杂可编程逻辑器件。它集成了先进的设计技术,适用于多种高性能应用场合,尤其是在对功耗敏感的设计中表现出色。
    推荐:
    强烈推荐在需要高性能、低功耗和灵活性的数字系统设计中使用 XCR3256XL。其广泛的适用性和优异的性能使其成为电子设计工程师的理想选择。

XCR3256XL-10CSG280I参数

参数
可编程类型 系统内可编程
宏单元数 256
最大传输延迟时间 9.1ns
最大工作供电电压 3.6V
最小工作供电电压 2.7V
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XCR3256XL-10CSG280I厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XCR3256XL-10CSG280I数据手册

厂牌 PDF简要描述 下载
XILINX 可编程逻辑器件(PLD) XILINX XCR3256XL-10CSG280I XCR3256XL-10CSG280I数据手册

XCR3256XL-10CSG280I封装设计

查看详情并下载
Symbol
Footprint
3D Model
