2700458

产品分类: 可编程逻辑器件(PLD)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAI4/I-PAC,Phoenix Contact 接线端子 端子块, IB IL AI 4/I-PAC系列, 模拟输入
供应商型号: 3268781
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 可编程逻辑器件(PLD) 2700458

2700458概述

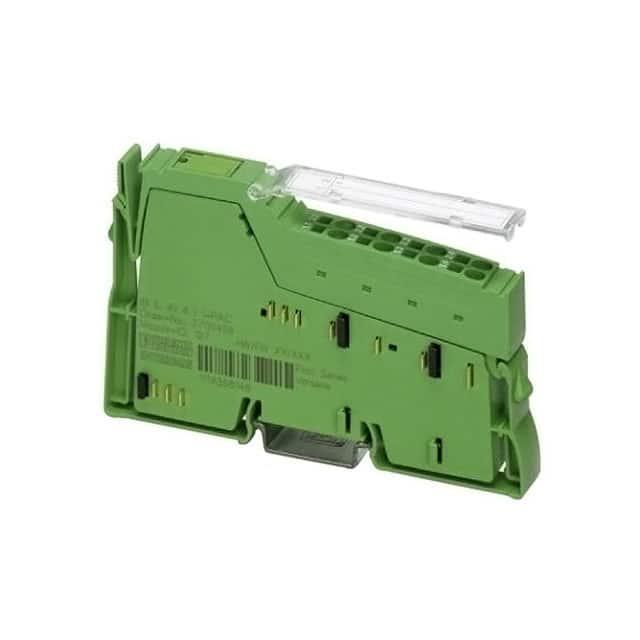

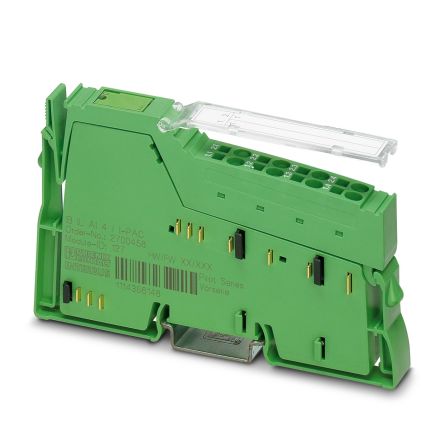

    # Inline Terminal – IB IL AI 4/I-PAC 2700458

    产品简介


    基本介绍
    IB IL AI 4/I-PAC 是一款由Phoenix Contact公司生产的Inline模拟输入终端。它主要用于工业自动化系统中的电流信号采集,具有高精度、快速响应的特点。这款终端可以广泛应用于工业控制系统、能源管理、楼宇自动化等领域,用于监控和处理各种模拟电流信号。
    主要功能
    - 多通道电流信号采集:4个独立的模拟差分输入通道,可连接电流传感器,支持0-20 mA和4-20 mA两种电流范围。
    - 诊断与状态指示:内置诊断功能,可实时监测输入信号的状态,确保系统运行的稳定性。
    - 高效的数据更新:所有通道的采样速率可达250 µs,满足快速响应需求。
    - 防浪涌保护:具备强大的抗电磁干扰能力,确保在复杂环境下稳定工作。

    技术参数


    | 参数 | 描述 |

    | 输入通道数量 | 4个(差分输入,电流) |
    | 电流范围 | 0-20 mA, 4-20 mA |
    | 通道更新速率 | 250 µs |
    | A/D转换时间 | 最大6.5 µs |
    | A/D分辨率 | 12位 |
    | 数据格式 | IB IL, S7兼容 |
    | 通讯接口 | Inline本地总线,传输速度500 kBit/s |
    | 工作电压 | 24 V DC |
    | 电流消耗 | 30 mA(来自UANA) |
    | 供电电源 | 7.5 V DC(通过电压跳线) |
    | 温度范围 | 运行:-25°C至+55°C;存储/运输:-25°C至+85°C |
    | 湿度范围 | 运行:10%至95%(根据DIN EN 61131-2标准) |
    | 防护等级 | IP20 |

    产品特点和优势


    - 多通道输入:提供4个独立的输入通道,便于同时采集多个传感器的数据,提升系统集成度。
    - 高精度:采用12位A/D转换器,确保数据采集的高精度和可靠性。
    - 快速响应:所有通道的数据更新速率达到250 µs,适用于快速变化的应用场合。
    - 诊断与状态指示:实时监测输入信号的状态,并在故障发生时及时发出警报。
    - 强抗干扰能力:符合多项EMC测试标准,能够在严苛的工业环境中稳定工作。

    应用案例和使用建议


    应用场景
    该产品常用于工业控制系统的模拟量信号采集,例如在风力发电站的风速检测、楼宇自动化的温度监控以及能源管理系统中的电能质量监测等。
    使用建议
    - 在接线时,注意正确的2线连接方式,避免短路和开路的情况发生。
    - 定期检查输入信号的完整性,确保系统的稳定运行。
    - 针对特定应用需求,选择合适的滤波选项,以获得更准确的数据。

    兼容性和支持


    兼容性
    该终端兼容多种现场总线系统,如Lokalbus,且可通过Inline数据跳线实现灵活的连接方式。它还支持与其他设备的无缝集成,确保在不同系统中的广泛应用。
    支持和维护
    制造商提供了详尽的技术文档和支持服务,包括安装指南、用户手册和技术支持热线。这些资源可以帮助用户更好地理解和操作该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 通道信号异常 | 检查连接线路,确认信号源是否正常 |
    | 无信号输入 | 确认传感器和电缆连接正确,尝试更换传感器 |
    | 诊断代码不一致 | 检查模块的配置设置,确保其与系统兼容 |
    | 电源供应不稳定 | 确保供电稳定,避免电压波动对设备的影响 |

    总结和推荐


    综合评估
    IB IL AI 4/I-PAC是一款高性能的模拟输入终端,集成了先进的技术和稳定的设计。其多功能性、高精度和强抗干扰能力使其在众多工业应用中表现出色。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐该产品用于需要高精度模拟信号采集的应用场合。无论是工业控制、能源管理还是楼宇自动化领域,它都是理想的选择。

2700458参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
宏单元数 -
最大传输延迟时间 -
4.71 x 0.48 x 2.81 英寸
4.71 x 0.48 x 2.81 英寸
4.71 x 0.48 x 2.81 英寸
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2700458厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700458数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 可编程逻辑器件(PLD) PHOENIX CONTACT 2700458 2700458数据手册

2700458封装设计

查看详情并下载
Symbol
Footprint
3D Model
