2702875

产品分类: 可编程逻辑器件(PLD)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,无线套件,ILBBTADIOMUX,Phoenix Contact 端子排
供应商型号: 651-2702875
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 可编程逻辑器件(PLD) 2702875

2702875概述

    无线MUX模块技术手册解析


    本文将深入解析Phoenix Contact出品的ILB BT ADIO MUX无线MUX模块的技术手册,从产品简介到应用案例,提供全面的技术参考。


    1. 产品简介

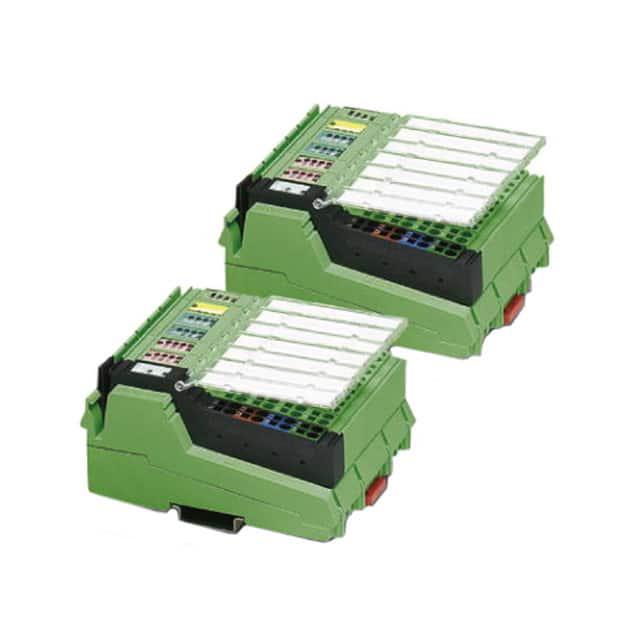

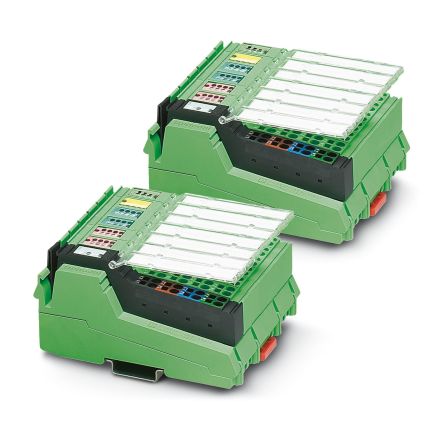

    ILB BT ADIO MUX是一款无线信号传输模块,包含两个模块(主站和从站),用于替代传统的40线信号电缆。该模块能够双向传输16路数字信号和2路模拟信号(0...20mA, 0...10V)。该产品适用于工业环境下的信号传输需求,特别强调其易用性、可靠性和鲁棒性。


    2. 技术参数




    | 参数 | 值 |
    |--------------------------|---------------------------------------------|
    | 尺寸(宽/高/深) | 95 mm / 123.4 mm / 57 mm |
    | 工作电压 | 24 V DC |
    | 通信频率范围 | 2.402 GHz ... 2.48 GHz (ISM带宽) |
    | 传输功率 | 5 dBm |
    | 接收灵敏度 | -95 dBm |
    | 数字输入/输出通道数量 | 16 |
    | 模拟输入/输出通道数量 | 2 |
    | 输入电压范围(数字) | "0"信号:<5V;"1"信号:>15V |
    | 输出电流 | 8 A(总电流) |
    | 最大输出电流(单通道) | 500 mA |
    | 温度范围(工作) | -25 °C ... 60 °C |
    | 湿度范围(工作) | 95%(非冷凝) |


    3. 产品特点和优势




    - 易启动:支持插拔即用(plug and play);
    - 蓝牙4.0:快速建立连接并实现信号传输;
    - 远距离传输:在工业环境中传输范围可达50米至100米,在户外使用时可达400米(方向性天线);
    - 直观诊断:配备条形图进行无线诊断。


    4. 应用案例和使用建议




    应用案例:该模块广泛应用于工业自动化领域,如机器人控制、生产线监控等。以机器人控制系统为例,通过无线MUX模块,可以减少复杂的布线,提高系统的灵活性和可靠性。

    使用建议:
    - 在实际应用中,确保安装环境无有害气体干扰;
    - 使用与设备配套的配件,如合适的天线和防尘防水套;
    - 定期检查并更换电池或电源适配器,以保证稳定的工作状态;
    - 遵循手册中的安全操作指南,避免未经授权的维修。


    5. 兼容性和支持




    ILB BT ADIO MUX模块适用于广泛的工业环境,并且符合CE、FCC、EAC、UL等多个国家和地区认证标准。此外,制造商提供了详细的安装指导和维护支持,确保用户能够在任何情况下得到必要的帮助。


    6. 常见问题与解决方案




    | 问题 | 解决方案 |
    |-------------------------------|--------------------------------|
    | 无法启动 | 检查电源连接是否正确,重新启动 |
    | 信号传输不稳定 | 调整天线方向或位置 |
    | 连接不稳固 | 确保所有接头已牢固连接 |


    7. 总结和推荐




    ILB BT ADIO MUX是一款集多种功能于一体的高性能无线信号传输模块,具备良好的可靠性和稳定性。特别适用于对布线复杂性和系统可靠性要求较高的工业自动化场景。建议用户在实际应用中根据具体需求选择合适的配件,并遵循手册中的操作指南,以获得最佳的使用体验。

2702875参数

参数
最大传输延迟时间 -
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
宏单元数 -
长*宽*高 95mm*57mm*123.4mm
应用等级 通用级
零件状态 在售
包装方式 散装

2702875厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2702875数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 可编程逻辑器件(PLD) PHOENIX CONTACT 2702875 2702875数据手册
