2700459

产品分类: 可编程逻辑器件(PLD)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAI4/U-PAC,Phoenix Contact PLC输入输出模块 PLC输入输出模块, IB IL MBUS-PAC系列, 模拟输入
供应商型号: 8553271
供应商: 欧时
标准整包数: 1

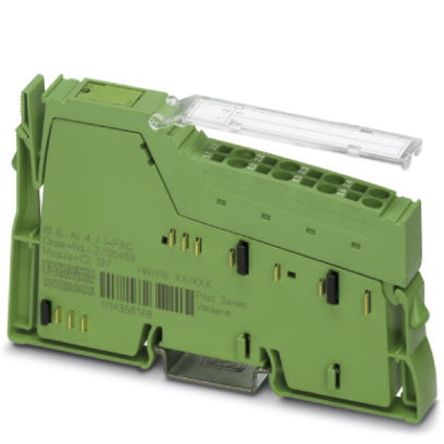

PHOENIX CONTACT 可编程逻辑器件(PLD) 2700459

2700459概述

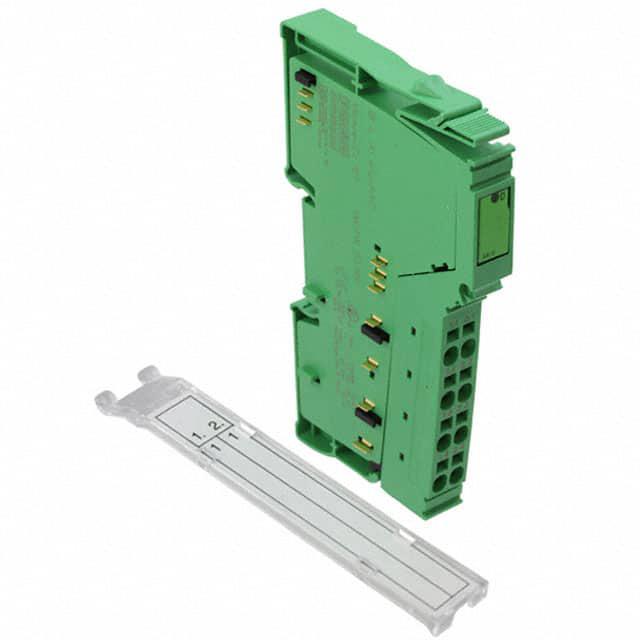

    IB IL AI 4/U-PAC:高精度四通道模拟输入终端

    1. 产品简介


    IB IL AI 4/U-PAC 是一款专为工业自动化系统设计的高精度四通道模拟输入终端,适用于连接电压信号。该终端特别适合于需要精密测量和控制的应用场合。主要应用于自动化控制系统、过程控制系统及各种工业检测设备。

    2. 技术参数


    - 输入类型:4个模拟差分输入通道,用于连接电压信号
    - 电压范围:0V至10V, -10V至10V
    - 分辨率:A/D转换位数12位
    - 采样率:最大6.5微秒
    - 滤波器:可选无滤波或4/16/32样本均值滤波
    - 过载保护:±30V直流最大值
    - 响应时间:输入信号开路时归零
    - 温度范围:
    - 操作温度:-25°C至55°C
    - 存储/运输温度:-25°C至85°C
    - 湿度范围:10%至95%
    - 空气压力范围:70kPa至106kPa(海拔3000米以内)
    - 防护等级:IP20
    - 输入电流消耗:典型值30mA(来自UANA 24VDC)
    - 通讯电源:7.5V直流(通过电压跳线)

    3. 产品特点和优势


    IB IL AI 4/U-PAC具有以下显著优势:
    - 多通道采集:具备4个独立的模拟输入通道,能够同时处理多个传感器的数据,提升系统的集成度。
    - 宽泛的工作范围:支持0V至10V及-10V至10V的输入电压,满足不同应用场景的需求。
    - 高精度测量:12位A/D转换器,确保测量结果的准确性。
    - 快速响应:最大采样时间为6.5微秒,能够实时捕捉快速变化的信号。
    - 强抗干扰能力:符合EMC标准,能够在复杂的电磁环境中稳定运行。
    - 丰富的诊断功能:提供详细的故障代码和状态指示,便于调试和维护。

    4. 应用案例和使用建议


    - 应用案例:适用于温度监测系统,如工业炉温监控;压力传感系统,如油压监测装置;液位检测系统,如罐区液位监控。
    - 使用建议:在安装过程中应注意使用屏蔽电缆,并将屏蔽层妥善接地。确保终端位于其他终端之后,以减少干扰。定期检查传感器的连接状态,避免接触不良导致的测量误差。

    5. 兼容性和支持


    - 兼容性:与同系列的PHOENIX CONTACT设备兼容,便于构建统一的控制系统。支持标准的Inline本地总线接口。
    - 支持服务:由PHOENIX CONTACT提供技术支持和维修服务,确保用户能够获得及时的帮助。可通过访问官网获取最新文档和技术支持资料。

    6. 常见问题与解决方案


    - 问题1:终端通信异常,表现为无法读取数据。
    - 解决方法:检查电源供应是否正常,确认所有连接端口已正确连接。查阅终端接线图,确保硬件配置正确。

    - 问题2:传感器信号不稳定,影响测量精度。
    - 解决方法:检查传感器及终端之间的电缆连接是否可靠,尝试更换高质量的屏蔽电缆。调整滤波设置,根据实际情况选择合适的滤波模式。

    7. 总结和推荐


    IB IL AI 4/U-PAC是一款功能强大的四通道模拟输入终端,凭借其高精度、快速响应及优良的抗干扰性能,在工业自动化领域展现出极高的应用价值。其丰富的诊断功能使得设备的维护更加便捷,而广泛的兼容性和细致的文档支持则保证了良好的用户体验。对于追求高性能、稳定性的工业项目而言,IB IL AI 4/U-PAC无疑是一个值得信赖的选择。

2700459参数

参数
最小工作供电电压 -
可编程类型 -
宏单元数 -
最大传输延迟时间 -
最大工作供电电压 -
长*宽*高 12.2mm*12.2mm*71.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2700459厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700459数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 可编程逻辑器件(PLD) PHOENIX CONTACT 2700459 2700459数据手册

2700459封装设计

查看详情并下载
Symbol
Footprint
3D Model
