2862194

产品分类: 可编程逻辑器件(PLD)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAO2/SF-2MBD-PAC,Phoenix Contact 模拟输出模块 模拟输出模块, 模拟输出
供应商型号: 8551360
供应商: 海外现货
标准整包数: 1

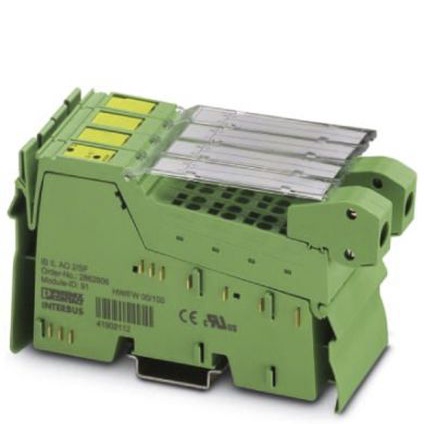

PHOENIX CONTACT 可编程逻辑器件(PLD) 2862194

2862194概述


    产品简介


    产品类型及主要功能
    PHOENIX CONTACT的IB IL AO 2/SF是一种用于自动化系统的终端模块,主要功能是输出模拟电压或电流信号。每个通道具有两个模拟信号输出端口,可以分别连接电压或电流信号。该模块专为在Inline站中使用而设计,并具备多种电气特性和通信能力,适用于各种工业自动化应用场景。
    应用领域
    该模块广泛应用于自动化控制系统,如过程控制、制造系统、机器人技术等领域,特别适合于需要高精度模拟信号传输的应用场合。

    技术参数


    - 输出范围:电压输出0 V至10 V,电流输出0 mA至20 mA,4 mA至20 mA
    - 分辨率:电压输出0.008%,电流输出0.01%
    - 转换时间:数字/模拟转换时间小于1毫秒
    - 温度系数:0 V至10 V范围内温度系数为±8 ppm/K,0 mA至20 mA范围内温度系数为±18 ppm/K
    - 电源要求:输入电压范围为0 V至24 V,电流消耗最大为95 mA(典型值)
    - 保护等级:IP20,符合IEC 60529标准
    - 环境条件:工作温度范围为-25°C至+55°C,存储/运输温度范围为-25°C至+85°C
    - 湿度范围:操作时为10%至95%

    产品特点和优势


    独特功能
    - 高精度:该模块提供16位分辨率的模拟信号输出,具有高精度的电压和电流输出能力。
    - 故障安全设计:采用真实的4 mA到20 mA输出设计,提高了运行安全性。
    - 宽负载范围:电压输出的最小负载电阻为2 kΩ,电流输出的负载范围为0 Ω至500 Ω。
    - 快速响应:信号上升时间和下降时间均小于1毫秒,保证了高效的信号传输。
    市场竞争力
    该模块具备较高的可靠性和准确性,适用于对精度和稳定性要求较高的应用场景。其丰富的配置选项和灵活的参数化设置使其在市场上具备较强的竞争力。

    应用案例和使用建议


    应用场景
    该模块常用于工业自动化系统的模拟信号输出,例如在过程控制系统中进行精确的控制信号传输。它也适用于各种制造系统和机器人技术中的控制信号生成。
    使用建议
    - 安装顺序:由于电流输出可能产生较高热量,建议将模拟终端放置在主电路的末端以减少热影响。
    - 接线方式:在干扰环境下,建议使用屏蔽电缆并连接至设备的接地端,以确保信号的稳定性和可靠性。
    - 参数化设置:在初次使用前,需通过特定的过程数据序列进行非易失性或易失性参数化设置,确保其正常工作。

    兼容性和支持


    兼容性
    该模块支持多种通信协议,可与各类工业自动化系统兼容。此外,还可根据需求选配不同类型的连接器。
    厂商支持
    用户可下载最新版本的手册和技术文档,以获取详细的安装指导和故障排除信息。如有任何技术问题,可通过官方网站联系技术支持团队获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 跳线设置矛盾 | 检查并正确连接跳线 |
    | I/O电压供应错误 | 检查电源供应情况 |
    | 终端损坏 | 更换终端 |

    总结和推荐


    产品评估
    该模块具备高精度、快速响应和良好的故障安全特性,能够满足大多数自动化系统的模拟信号输出需求。同时,其灵活的参数化设置和丰富的配件选择也为用户提供了更多的应用可能性。
    推荐结论
    总体而言,该模块是一款性能优越的模拟信号输出终端,非常适合用于自动化控制系统中的高精度模拟信号传输。强烈推荐给需要在工业环境中实现精确控制的用户。

2862194参数

参数
最大传输延迟时间 -
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
宏单元数 -
长*宽*高 136.8mm*48.8mm*71.5mm

2862194厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2862194数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 可编程逻辑器件(PLD) PHOENIX CONTACT 2862194 2862194数据手册

2862194封装设计

查看详情并下载
Symbol
Footprint
3D Model
