2700775

产品分类: 可编程逻辑器件(PLD)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAO2/UI-PAC,Phoenix Contact 接线端子, IB IL AO 2/UI-PAC系列, 模拟输出
供应商型号: 2416026
供应商: 欧时
标准整包数: 1
PHOENIX CONTACT 可编程逻辑器件(PLD) 2700775

2700775概述

    # Phoenix Contact IB IL AO 2/UI-PAC 技术手册解析

    产品简介

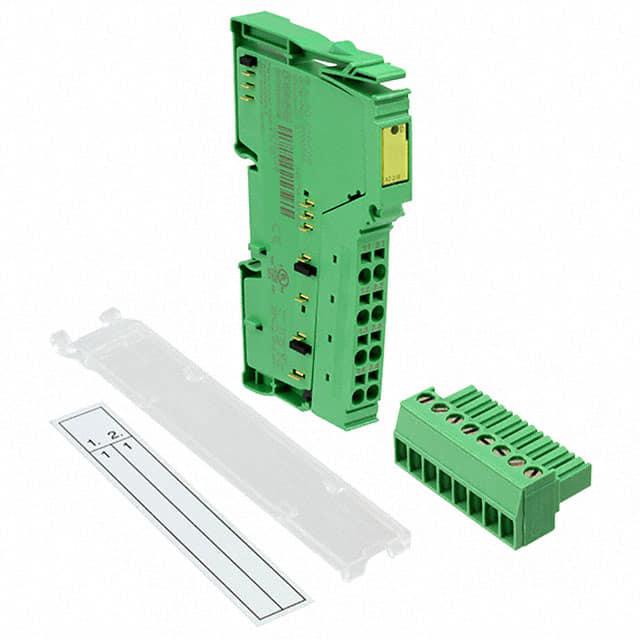

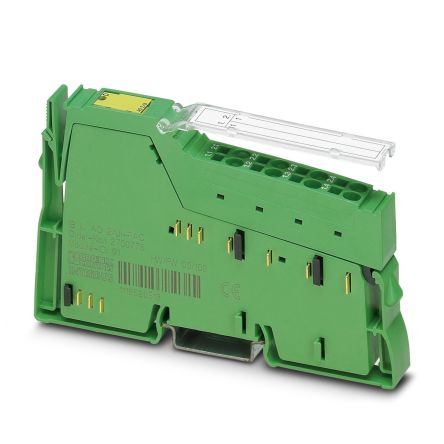

    Phoenix Contact IB IL AO 2/UI-PAC 是一款工业用模拟输出终端模块,主要用于连接传感器和执行器。它具备两个独立的模拟输出通道,可实现电流和电压信号的双向传输,满足多种工业自动化控制的需求。产品广泛应用于工厂自动化、过程控制系统及楼宇自动化等领域。

    技术参数


    - 输出通道数量:2个
    - 输出范围:
    - 电压输出:0 V ... 10 V,±10 V
    - 电流输出:0 mA ... 20 mA,4 mA ... 20 mA,±20 mA
    - 通信速度:500 kbps
    - 防护等级:IP20
    - 安装方式:DIN导轨
    - 工作温度范围:
    - 操作温度:-25 °C ... 55 °C
    - 存储/运输温度:-25 °C ... 85 °C
    - 湿度范围(操作和存储/运输):10 % ... 95 %
    - 空气压力范围(操作和存储/运输):70 kPa ... 106 kPa
    - 重量:100.000 g(不包括包装)
    - 供电要求:
    - 通讯电源:7.5 V DC(通过电压跳线提供)
    - 模拟模块供电:24 V DC(通过电压跳线提供),19.2 V DC ... 30 V DC(包括所有公差和纹波)

    产品特点和优势


    - 双通道模拟输出:可以同时处理两种不同的模拟信号,增强系统灵活性。
    - 支持多种电流和电压范围:覆盖广泛的信号需求,适应不同应用场景。
    - 诊断和状态指示:提供实时故障诊断和状态信息,便于快速排查问题。
    - 坚固耐用的设计:防护等级达到IP20,适应工业环境下的严苛条件。
    - 便捷的安装方式:采用DIN导轨安装,易于布线和维护。

    应用案例和使用建议


    应用案例
    在自动化控制系统的电流/电压监测中,IB IL AO 2/UI-PAC 可以与传感器配合使用,采集并发送测量值到中央控制系统。此外,它还可以作为执行器控制器,在各种工业环境中驱动电动阀门和电机。
    使用建议
    - 电缆选择:使用符合规范的屏蔽电缆,以减少干扰和提高信号传输质量。
    - 安装位置:考虑模块的工作温度范围,避免安装在高温或低温区域。
    - 接地:确保所有屏蔽层的良好接地,减少电磁干扰。

    兼容性和支持


    兼容性
    IB IL AO 2/UI-PAC 支持通过Inline数据跳线进行连接,并且可以与标准的DIN导轨安装设备兼容。此模块与一系列相关附件(如连接终端块、屏蔽连接终端块等)兼容,以便于更复杂的布线和屏蔽需求。
    支持和服务
    Phoenix Contact 提供详尽的技术文档和用户指南,以帮助用户更好地理解和使用该模块。如有任何问题,用户可以通过制造商的官方网站获取更多支持,包括下载相关资料和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 确保电缆正确屏蔽,检查电缆长度和接地。 |
    | 模块无响应 | 检查电源供应是否正常,重新配置模块。 |
    | 故障指示灯亮起 | 查阅用户手册中的故障代码,排查具体原因。 |

    总结和推荐


    总体而言,Phoenix Contact 的 IB IL AO 2/UI-PAC 模块是一款高性能的模拟输出终端设备,适用于多种工业自动化控制场景。其双通道设计、宽广的信号范围以及强大的故障诊断能力使其在市场上具有较高的竞争力。对于需要可靠、灵活的信号传输的自动化系统来说,这款模块是一个不错的选择。因此,我推荐使用这款模块来提升您的自动化系统的效率和可靠性。

2700775参数

参数
可编程类型 -
宏单元数 -
最大传输延迟时间 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 12.2mm(长度)*71.5mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2700775厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700775数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 可编程逻辑器件(PLD) PHOENIX CONTACT 2700775 2700775数据手册

2700775封装设计

查看详情并下载
Symbol
Footprint
3D Model
