2861360

产品分类: 可编程逻辑器件(PLD)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBIL24TC-PAC,Phoenix Contact PLC输入输出模块 PLC输入输出模块, 750系列
供应商型号: 8553442
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 可编程逻辑器件(PLD) 2861360

2861360概述

    PHOENIX CONTACT IB IL 24 TC-PAC 技术手册解析

    产品简介

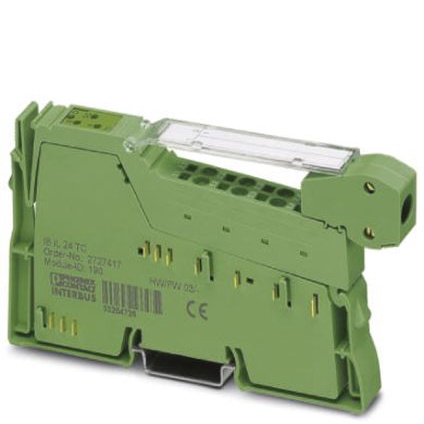

    产品名称:IB IL 24 TC-PAC
    IB IL 24 TC-PAC 是一款来自 PHOENIX CONTACT 的温控装置,适用于温度监测及控制系统。该产品采用2线连接方法,内置连接插头和标签字段,适用于各种工业环境下的应用。

    技术参数


    以下是技术手册中提取的关键技术参数和性能指标:
    - 尺寸:
    - 宽度:12.2 mm
    - 高度:119.8 mm
    - 深度:71.5 mm
    - 重量:50 g(无插头)
    - 工作环境:
    - 操作环境温度:-25 °C 到 55 °C
    - 存储/运输环境温度:-25 °C 到 85 °C
    - 操作湿度:25% 到 55%(平均75%,极少情况下85%)
    - 存储/运输湿度:25% 到 85%
    - 操作气压:80 kPa 到 106 kPa(海拔高度达2000米)
    - 存储/运输气压:70 kPa 到 106 kPa(海拔高度达3000米)
    - 保护等级:
    - IP20
    - 三级防护(符合IEC 61140, EN 61140, VDE 0140-1标准)
    - 测试电压:
    - 5 V 和 7.5 V 输入及输出:500 V AC,1分钟
    - 24 V 和功能接地:500 V AC,1分钟
    - 温度传感器和其他区域:1200 V AC,1分钟
    - 接口:
    - 接口名称:Inline local bus
    - 连接类型:Inline data jumper
    - 传输速度:500 kbps
    - 电源电压:UL 7.5 V DC(通过电压跳线),US 24 V DC
    - 最大电流消耗:UL最大60 mA,US最大500 mA
    - 功耗:最大12 W(针对 R = 12 Ω, L = 1.2 H/48 Ω)
    - 模拟输入:
    - 输入数量:1
    - 输入类型:电阻传感器(PTC热敏电阻,符合DIN 44081或DIN 44082)
    - 测量范围:线性2.7 kΩ 到 3.5 kΩ(关机范围),50 Ω 到 2.25 kΩ(操作范围)
    - 最大电流源值:1.2 mA
    - 输入滤波时间:典型10 ms
    - 模拟输出:
    - 输出数量:1
    - 保护类型:短路和过载保护
    - 电流输出信号:500 mA
    - 电压输出信号:24 V DC

    产品特点和优势


    - 兼容性强: 适用于多种工业环境。
    - 防护等级高: IP20和三级防护,满足IEC和EN标准。
    - 多用途: 支持PTC热敏电阻,适合各种温度监测系统。
    - 可靠的数据传输: 500 kbps的传输速度,保证高效准确的数据通信。

    应用案例和使用建议


    该产品广泛应用于工厂自动化、过程控制等领域。根据技术手册中的应用示例,建议在安装过程中确保良好的接地,并定期检查环境温度和湿度,以保证系统的稳定运行。

    兼容性和支持


    该产品兼容标准的DIN导轨安装方式,并且与多种温控系统兼容。PHOENIX CONTACT 提供详尽的用户文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:产品无法正常工作
    - 解决办法: 检查电源连接是否正确,确认供电电压在工作范围内(24 V DC)。

    2. 问题:测量误差大
    - 解决办法: 确认热敏电阻类型是否符合要求(PTC热敏电阻),并调整电路参数。

    3. 问题:系统响应缓慢
    - 解决办法: 检查输入滤波时间设置是否合适,必要时进行微调。

    总结和推荐


    IB IL 24 TC-PAC 是一款高性能的温控装置,具有广泛的应用前景。其坚固的设计、可靠的电气特性和丰富的功能使其成为众多工业应用的理想选择。对于需要高精度温度监测和控制的场合,强烈推荐使用这款产品。

2861360参数

参数
最小工作供电电压 -
可编程类型 -
宏单元数 -
最大传输延迟时间 -
最大工作供电电压 -
长*宽*高 119.8mm*12.2mm*71.5mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2861360厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2861360数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 可编程逻辑器件(PLD) PHOENIX CONTACT 2861360 2861360数据手册
