2905137

产品分类: 可编程逻辑器件(PLD)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,扩展模块,PLC-V8C/PT-24DC/EM,Phoenix Contact 扩展模块, PLC-V8C/PT-24DC/EM系列
供应商型号: 2905137
供应商: Master
标准整包数: 1

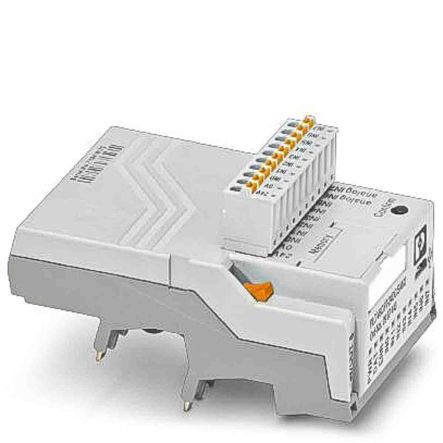

PHOENIX CONTACT 可编程逻辑器件(PLD) 2905137

2905137概述

    PLC-V8C/PT-24DC/EM 延展模块技术手册

    1. 产品简介


    PLC-V8C/PT-24DC/EM 延展模块是一款用于PLC(可编程逻辑控制器)系统的逻辑扩展模块,适用于连接8个终端块以扩展基本模块的功能。此模块最多可连接两个扩展模块到一个基本模块。该产品主要用于工业自动化领域,可以广泛应用于各种需要多输入输出通道的控制系统中。

    2. 技术参数


    - 基本属性
    - 产品类型:延展模块
    - 产品系列:PLC逻辑系列
    - 操作模式:100%操作因子
    - 电气特性
    - 额定绝缘电压:50V
    - 额定浪涌电压:0.8kV
    - 输入电源:24V DC
    - 电源电压范围:19.2V DC ... 26.4V DC
    - 最大输入电流:65mA
    - 保护电路:反极性保护
    - 信号特性
    - 数字输入:8个(其中2个可配置为模拟输入)
    - 输入电压:24V DC
    - 信号级别“0”:<5V
    - 信号级别“1”:>11V
    - 输入电流“0”信号:<1mA
    - 输入电流“1”信号:约2.5mA
    - 模拟输入:2个(IN6和IN7可配置为模拟输入)
    - 输入电压范围:0V ... 10V
    - 输入电阻:>3.5kΩ
    - 输出特性
    - 输出数量:≤8个
    - 额定输出电压:24V DC
    - 额定电流:9mA
    - 接口特性
    - 连接方式:推入式连接
    - 裸导线截面积:刚性 0.14 mm² ... 1.5 mm²
    - 弯曲导线截面积:0.25 mm² ... 1.5 mm²(带塑料套管)
    - 尺寸和材料
    - 宽度:50mm
    - 高度:48.5mm
    - 材质:灰色(RAL 7042)

    3. 产品特点和优势


    PLC-V8C/PT-24DC/EM具有以下显著特点:
    - 高集成度:能够方便地与多个终端块连接,提供多达16个输入输出通道。
    - 多功能性:数字和模拟输入输出功能可灵活配置。
    - 高可靠性:设计符合EMC标准,适用于工业环境。
    - 便捷安装:采用推入式连接方式,便于快速安装和更换。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化系统中的传感器和执行器管理。
    - 设备状态监控和控制。
    使用建议:
    - 在安装过程中注意确保连接牢固,防止接触不良。
    - 确保所有输入输出电压和电流都在额定范围内使用,以保证设备正常运行。
    - 定期检查设备运行状态,及时发现并处理潜在问题。

    5. 兼容性和支持


    兼容性:
    - 可以与八种不同的PLC-INTERFACE终端块配合使用。
    支持:
    - 厂商提供了详细的下载资料和在线技术支持,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出额定范围 | 检查输入电源,确保电压在19.2V至26.4V之间。 |
    | 输出信号异常 | 检查连线是否正确,信号源是否正常。 |

    7. 总结和推荐


    综上所述,PLC-V8C/PT-24DC/EM是一款功能强大、安装简便的延展模块,适用于各类自动化控制系统的扩展需求。其高集成度和可靠性使其在工业应用中具备较强的竞争力。因此,对于需要扩展PLC系统功能的用户来说,这是一个值得推荐的选择。

2905137参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
宏单元数 -
最大传输延迟时间 -
长*宽*高 50mm*50mm*111mm
安装方式 底座安装
零件状态 在售
包装方式 散装

2905137厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2905137数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 可编程逻辑器件(PLD) PHOENIX CONTACT 2905137 2905137数据手册

2905137封装设计

查看详情并下载
Symbol
Footprint
3D Model
