2906917

产品分类: 可编程逻辑器件(PLD)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,扩展模块,PLC-APT-UI-IN,Phoenix Contact 扩展模块, PLC系列, 电流、电压输入, 数字输出
供应商型号: 277-2906917-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 可编程逻辑器件(PLD) 2906917

2906917概述

    # PLC-APT-UI-IN 模块技术手册

    1. 产品简介


    产品概述

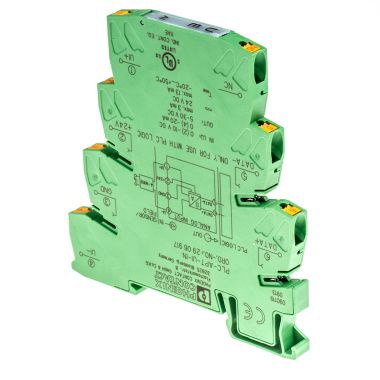

    PLC-APT-UI-IN 是一款专为第二代 PLC 逻辑模块设计的模拟输入扩展模块(产品编号:2906917),来自德国知名制造商 Phoenix Contact。此模块能够处理单通道的模拟信号输入,支持电流和电压两种类型的信号输入,适用范围广泛。用户可通过拨码开关轻松配置信号类型,例如 4 mA 至 20 mA、0 mA 至 20 mA 或 0 V 至 10 V、2 V 至 10 V。
    主要功能
    - 输入类型:单通道模拟输入(电流或电压信号)
    - 信号配置:通过拨码开关支持多种信号类型
    - 环境保护:IP20 防护等级,适合工业环境
    - 接线方式:Push-in 连接方式,安装便捷
    - 输出特性:提供高精度传输及稳定工作状态指示
    应用领域
    PLC-APT-UI-IN 可广泛应用于自动化控制领域,如工厂自动化、过程控制和楼宇自动化系统中。尤其适合需要对工业信号进行精准采集的场景。

    2. 技术参数


    尺寸与重量
    - 宽度:6.2 mm
    - 高度:80 mm
    - 深度:86 mm
    - 单件净重:53.3 g
    工作环境
    - 工作温度范围:-20°C 至 +50°C
    - 存储/运输温度范围:-20°C 至 +70°C
    - 防护等级:IP20
    供电与连接
    - 控制电源电压:24 V DC
    - 控制电压范围:0.8 × US 至 1.1 × US
    - 最大工作电流:13 mA
    - 保护机制:反极性保护
    输入数据
    模拟电流输入
    - 输入范围:0 mA 至 20 mA 或 4 mA 至 20 mA
    - 输入电阻:约 40 Ω
    - 温度系数:≤ 0.01%/K
    - 最大传输误差:≤ 1%
    - 浪涌电压防护:> 33 V
    模拟电压输入
    - 输入范围:0 V 至 10 V 或 2 V 至 10 V
    - 输入电阻:> 120 kΩ
    - 温度系数:≤ 0.01%/K
    - 最大传输误差:≤ 1%
    - 浪涌电压防护:> 33 V
    输出数据
    - 数字输出模式:100% 连续工作
    - 保护等级:IP20
    - 安装位置:无限制

    3. 产品特点和优势


    特点
    1. 多功能信号适配:支持多种信号输入类型,适用于广泛的工业应用需求。
    2. 便捷配置:通过拨码开关实现信号类型的快速切换,降低调试难度。
    3. 高可靠性:具备反极性保护及过压防护,确保设备在恶劣环境下的长期稳定运行。
    4. 紧凑设计:体积小巧,占用空间少,适合紧凑型工业装置布局。
    优势
    - 高精度传输:最大传输误差仅为 1%,适合对测量精度要求较高的场景。
    - 耐用性强:能够在宽温范围内正常工作,适应多种复杂环境条件。
    - 兼容性强:与第二代 PLC 逻辑模块完美匹配,支持主流工业标准。

    4. 应用案例和使用建议


    应用场景
    - 在化工厂中用于采集流量计或压力传感器的模拟信号。
    - 在智能楼宇管理系统中监测室内温湿度传感器数据。
    使用建议
    1. 在选择信号类型时,需根据实际应用场景精确匹配输入范围。
    2. 定期检查输入端连接的稳固性,避免因接触不良导致信号异常。
    3. 结合其他模块搭建完整控制系统时,注意确保整体系统的供电一致性和接地质量。

    5. 兼容性和支持


    兼容性
    PLC-APT-UI-IN 与 Phoenix Contact 第二代 PLC 逻辑模块完全兼容,同时符合多种国际标准(如 CE、UL 和 RoHS)。
    支持和服务
    - 用户可访问官网下载完整的用户文档和技术资料。
    - 厂商提供全面的技术支持和售后服务,确保客户顺利部署与维护。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常通电 | 检查供电电压是否在 0.8 × US 至 1.1 × US 范围内 |
    | 输入信号波动较大 | 确认输入信号是否稳定,排除外部干扰因素 |
    | 信号传输误差超出规定值 | 检查接线是否牢固,重新校准拨码开关设置 |

    7. 总结和推荐


    综合评估
    PLC-APT-UI-IN 是一款集高性能与易用性于一体的模拟输入扩展模块,具有广泛的适用性和优异的性价比。其稳定的性能和多样化的配置选项使其成为工业自动化领域的理想选择。
    推荐结论
    我们强烈推荐此模块用于需要高精度模拟信号采集的应用场景。无论是初学者还是资深工程师,都能从中获得满意的使用体验。
    最终评分:★★★★★

2906917参数

参数
最大工作供电电压 -
最小工作供电电压 -
可编程类型 -
宏单元数 -
最大传输延迟时间 -
长*宽*高 95mm*6.2mm*80mm
通用封装 DIP
安装方式 DIN导轨安装,推入式

2906917厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2906917数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 可编程逻辑器件(PLD) PHOENIX CONTACT 2906917 2906917数据手册

2906917封装设计

查看详情并下载
Symbol
Footprint
3D Model
