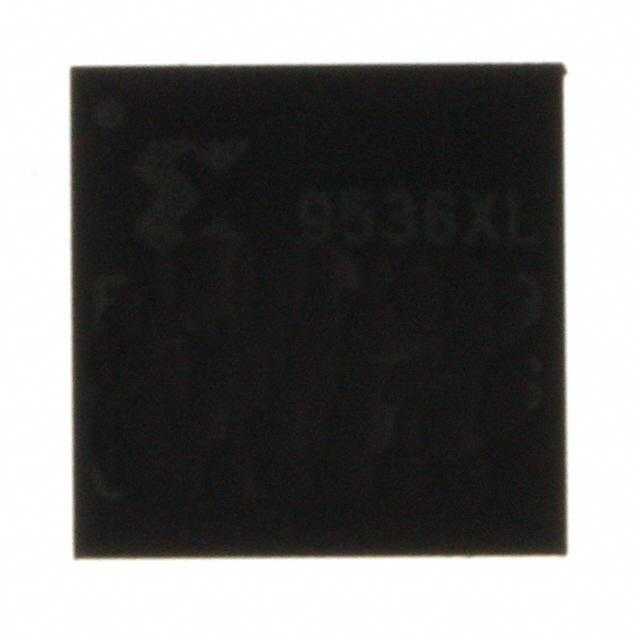

XC9536XL-5CSG48C

产品分类: 可编程逻辑器件(PLD)
厂牌: XILINX
产品描述: 系统内可编程 36 3V 5ns 3.6V CSBGA-48 贴片安装
供应商型号: CSJ-ST30660883
供应商: 海外现货
标准整包数: 1
XILINX 可编程逻辑器件(PLD) XC9536XL-5CSG48C

XC9536XL-5CSG48C概述

    XC9536XL 高性能CPLD:产品手册详解

    产品简介


    XC9536XL是一款高性能、低电压的复杂可编程逻辑器件(CPLD),专为领先的通信和计算系统设计。它具备两个54输入的函数块,提供高达800个可用门电路,延迟时间为5纳秒。XC9536XL有多种封装形式,包括44针PLCC、44针VQFP、48针CSP和64针VQFP等,适用于各种不同的应用场景。

    技术参数


    - 系统频率:最高可达178 MHz
    - 宏单元:36个宏单元,每个宏单元包含800个可用门
    - 封装形式:
    - 44针PLCC(34个用户I/O)
    - 44针VQFP(34个用户I/O)
    - 48针CSP(36个用户I/O)
    - 64针VQFP(36个用户I/O)
    - 电源特性:
    - 内部逻辑和输入缓冲器供电:3.0V至3.6V
    - 输出驱动器供电:3.0V至3.6V(3.3V操作)或2.3V至2.7V(2.5V操作)
    - 低功耗模式下,输出高电压:3.3V输出时2.4V,2.5V输出时90%VCCIO
    - 其他参数:
    - 绝对最大额定值:存储温度范围-65°C至+150°C
    - 推荐工作条件:工业温度范围-40°C至+85°C
    - 数据保持时间:20年
    - 编程/擦除次数(耐久性):10,000次
    - 电击穿(ESD):2,000V

    产品特点和优势


    XC9536XL拥有多个独特的特性和优势,使其在高性能应用中表现出色:
    - 高速性能:5纳秒的逻辑延迟和最高178 MHz的工作频率,满足高性能需求。
    - 高灵活性:36个宏单元提供高达800个可用门电路,支持复杂的逻辑设计。
    - 低功耗:配置灵活,能够根据应用需求在高功耗和低功耗模式间切换。
    - 高可靠性:超过10,000次的编程/擦除周期,20年的数据保持时间,以及超过2,000V的ESD保护。
    - 高集成度:多种封装形式提供更广泛的适用性,且所有封装都提供无铅版本。

    应用案例和使用建议


    XC9536XL广泛应用于通信和计算系统中,例如路由器、交换机和服务器等。以下是几个实际应用场景及其使用建议:
    - 通信设备:XC9536XL可用于处理高速数据传输,提高通信系统的整体性能。建议在设计中充分利用其高频率和快速响应的特点,确保信号完整性和传输稳定性。
    - 工业控制系统:在工业环境中,XC9536XL可以用于实现复杂的控制逻辑,如电机控制和传感器接口。建议在设计中考虑温度范围和工作环境,以确保可靠运行。
    - 消费电子:XC9536XL还可用于消费电子产品的显示控制和音频处理。由于其低功耗特性,特别适合电池供电的应用。建议在设计时充分考虑功耗管理,延长设备的续航时间。

    兼容性和支持


    XC9536XL与5V核心XC9536设备在44针PLCC封装和48针CSP封装中是引脚兼容的,这意味着用户可以在现有设计基础上进行升级。此外,Xilinx提供了详尽的技术文档和支持服务,包括应用笔记和白皮书,帮助用户更好地理解和利用XC9536XL的功能。

    常见问题与解决方案


    - 问题1:如何正确设置XC9536XL的工作电压?
    - 解决方案:确保内部逻辑和输入缓冲器的电压为3.0V至3.6V,输出驱动器的电压根据应用需求选择3.3V或2.5V。

    - 问题2:如何降低功耗?
    - 解决方案:在不需要高性能的情况下,将部分宏单元配置为低功耗模式,并通过软件自动关闭未使用的宏单元和产品项。

    总结和推荐


    综上所述,XC9536XL是一款出色的高性能CPLD,具备高灵活性、低功耗和高可靠性等优势。其广泛的应用范围和强大的兼容性使其成为通信、计算和工业控制等领域用户的理想选择。我们强烈推荐XC9536XL用于需要高性能和高可靠性的应用场景。

XC9536XL-5CSG48C参数

参数
宏单元数 36
最大传输延迟时间 5ns
最大工作供电电压 3.6V
最小工作供电电压 3V
可编程类型 系统内可编程
通用封装 CSBGA-48
安装方式 贴片安装
零件状态 在售

XC9536XL-5CSG48C厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC9536XL-5CSG48C数据手册

厂牌 PDF简要描述 下载
XILINX 可编程逻辑器件(PLD) XILINX XC9536XL-5CSG48C XC9536XL-5CSG48C数据手册

XC9536XL-5CSG48C封装设计

查看详情并下载
Symbol
Footprint
3D Model
