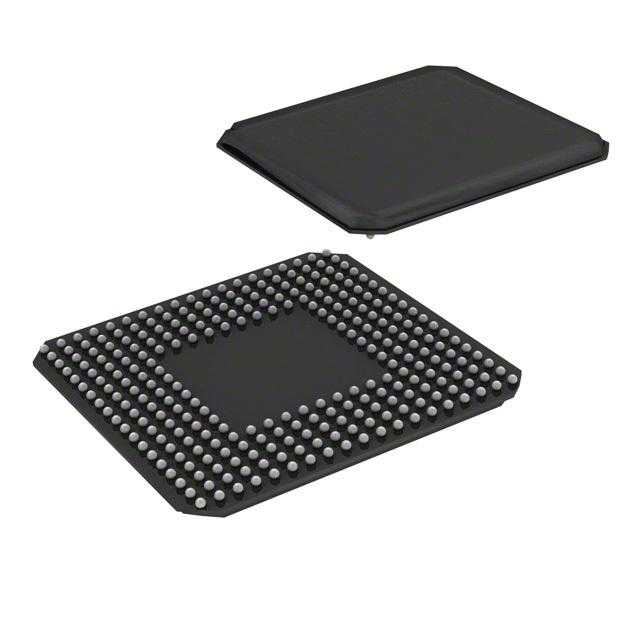

XCR3256XL-12CSG280C

产品分类: 可编程逻辑器件(PLD)
厂牌: XILINX
产品描述: 系统内可编程 256 3V 10.8ns 3.6V 贴片安装
供应商型号: CSJ-ST29596557
供应商: 海外现货
标准整包数: 1
XILINX 可编程逻辑器件(PLD) XCR3256XL-12CSG280C

XCR3256XL-12CSG280C概述


    产品简介


    CoolRunner™ XPLA3 XCR3256XL
    CoolRunner™ XPLA3 XCR3256XL 是一款低功耗的3.3V CPLD(复杂可编程逻辑器件),它采用了总CMOS工艺技术和设计技术。该产品主要用于需要领先水平可编程逻辑解决方案且对功率敏感的设计中。具有256个宏单元和6,000个可用门,支持高达154 MHz的系统频率,适合多种应用领域,如通信设备、工业自动化控制系统等。

    技术参数


    DC电气特性
    | 符号 | 参数 | 测试条件 | 典型值 | 最小值 | 最大值 | 单位 |
    ||
    | VOH | 输出高电压 | VCC=3.0V~3.6V, IOH=-8mA | - | 2.4 | - |
    VCC=2.7V~3.0V, IOH=-8mA | - | 2.0 | - |
    IOH=-500μA | - | 90% VCC | - |
    | VOL | 输出低电压 | 3.3V输出时,IOL=8mA | - | - | 0.4 | V |
    | IIL | 输入泄漏电流 | VIN=GND 或 VCC到5.5V | - | -10 | 10 | μA |
    | IIH | 输入/输出高阻态泄漏电流 | VIN=GND 或 VCC到5.5V | - | -10 | 10 | μA |
    | ICCSB | 待机电流 | VCC=3.6V | 30.5 | - | 100 | μA |
    | ICC | 动态电流 | f=1MHz | - | - | 2 | mA |
    | f=50MHz | - | - | - | 60 | mA |
    | CIN | 输入引脚电容 | f=1MHz | - | - | 8 | pF |
    | CCLK | 时钟输入电容 | f=1MHz | - | 5 | 12 | pF |
    | CI/O | 输入/输出引脚电容 | f=1MHz | - | - | 10 | pF |
    AC电气特性
    | 符号 | 参数 | -7 | -10 | -12 | 最小值 | 最大值 | 单位 |

    | TPD1 | 传播延迟时间(单P项) | - | 7.0 | - | 9.0 | - | ns |
    | TPD2 | 传播延迟时间(或阵列) | - | 7.5 | - | 10.0 | - | ns |
    | TCO | 时钟到输出 | - | 4.5 | - | 5.8 | - | ns |
    | TSUF | 快速输入寄存器建立时间 | 2.5 | - | 3.0 | - | 3.0 | ns |
    | TSU1 | 单P项建立时间 | 4.3 | - | 5.5 | - | 6.7 | ns |
    | TSU2 | 或阵列建立时间 | 4.8 | - | 6.5 | - | 7.9 | ns |
    | TH | 保持时间 | 0 | - | 0 | - | 0 | ns |
    | TWLH | 全局时钟脉冲宽度(高或低) | 3.0 | - | 4.0 | - | 5.0 | ns |
    | TPLH | P项时钟脉冲宽度 | 4.5 | - | 6.0 | - | 7.5 | ns |
    | TAPRPW | 异步预置/重置脉冲宽度 | 4.5 | - | 6.0 | - | 7.5 | ns |
    | TR | 输入上升时间 | - | 20 | - | 20 | - | ns |
    | TL | 输入下降时间 | - | 20 | - | 20 | - | ns |

    产品特点和优势


    1. 低功耗: 采用TotalCMOS技术,同时实现高性能和低功耗。
    2. 快速编程: 支持ISP(In-System Programming),编程时间短。
    3. 高可靠性: 高温条件下稳定运行,具备安全保护机制,防止未经授权访问。
    4. 易于使用: 支持边界扫描(JTAG),简化测试和调试过程。
    5. 优化设计: 包括4个全局时钟,支持多达23个时钟信号,提高灵活性。

    应用案例和使用建议


    该CPLD广泛应用于通信设备、工业控制和消费电子产品等领域。例如,在无线通信基站中,可以利用其高频率和高可靠性的特性来实现信号处理。此外,还可以用于汽车电子控制单元中,以提高系统的可靠性和响应速度。
    使用建议:
    - 在选择封装时,根据实际需求选择合适的封装类型(如TQFP、PQFP或BGA)。
    - 使用时应注意电源管理,确保稳定的电源供应,避免电压波动影响性能。
    - 在系统设计中充分利用全局时钟和多路复用功能,提高系统效率。

    兼容性和支持


    该CPLD与多种I/O标准兼容,包括3.3V PCI电气规范。厂商提供全面的技术支持和服务,包括软件工具、文档资料和现场技术支持,以帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 编程失败 | 确认编程器连接正确,检查编程器设置是否符合要求。 |
    | 设备初始化失败 | 检查电源电压是否符合要求,确认所有引脚连接无误。 |
    | 性能不佳 | 优化电路设计,减少信号干扰,确保良好的散热条件。 |

    总结和推荐


    总体而言,CoolRunner™ XPLA3 XCR3256XL是一款非常出色的低功耗CPLD产品。它集成了先进的TotalCMOS技术和高性能的逻辑架构,非常适合需要高效能和低功耗的应用场合。该产品的多样性和灵活性使其在多个领域都有着广泛的应用前景。因此,强烈推荐此款产品给需要高性能可编程逻辑解决方案的用户。
    以上内容仅供参考,具体详细操作和技术细节请参阅官方技术手册。

XCR3256XL-12CSG280C参数

参数
可编程类型 系统内可编程
宏单元数 256
最大传输延迟时间 10.8ns
最大工作供电电压 3.6V
最小工作供电电压 3V
安装方式 贴片安装
零件状态 在售
