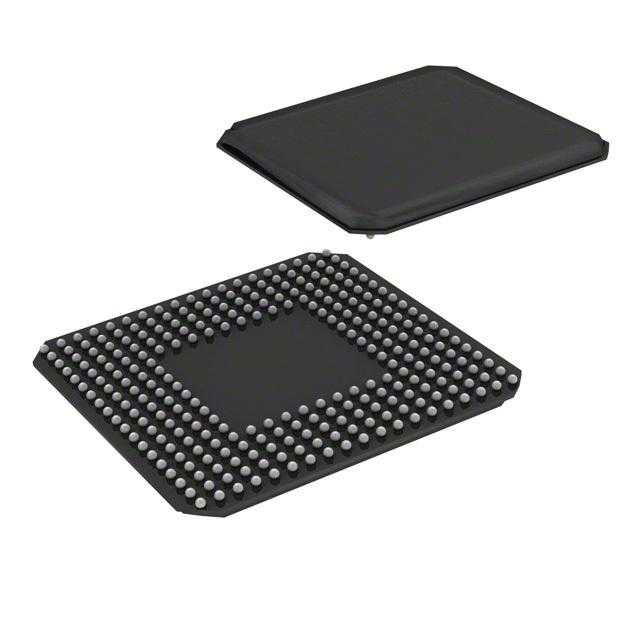

XC95288XL-7CSG280C

产品分类: 可编程逻辑器件(PLD)
厂牌: XILINX
产品描述: 系统内可编程 288 3V 7.5ns 3.6V CSBGA-280 贴片安装
供应商型号: CSJ-ST32684413
供应商: 海外现货
标准整包数: 1
XILINX 可编程逻辑器件(PLD) XC95288XL-7CSG280C

XC95288XL-7CSG280C概述


    产品简介


    XC95288XL 高性能 CPLD
    XC95288XL 是一款面向高性能低电压应用的3.3V复杂可编程逻辑器件(CPLD),专为现代通信和计算系统设计。这款CPLD由16个功能模块构成,每个模块提供多达54个输入/输出端口,总计提供了6,400个可用门电路和6ns的传播延迟。XC95288XL具有多个封装选项,适用于不同尺寸和功率需求的应用。

    技术参数


    - 系统频率: 最高可达208 MHz
    - 宏单元数: 288个
    - 可用门数: 6,400个
    - I/O引脚数:
    - 144-pin TQFP (117个用户I/O引脚)
    - 208-pin PQFP (168个用户I/O引脚)
    - 256-pin BGA (192个用户I/O引脚)
    - 256-pin FBGA (192个用户I/O引脚)
    - 280-pin CSP (192个用户I/O引脚)
    - 电源要求:
    - 内部逻辑和输入缓冲器:3.0-3.6 V
    - 输出驱动器:3.3V操作时为3.0-3.6 V,2.5V操作时为2.3-2.7 V
    - 信号范围:
    - 低电平输入电压:0-0.8 V
    - 高电平输入电压:2.0-5.5 V
    - 供电电流:
    - 操作供电电流(低功耗模式):典型值85 mA
    - 数据保留时间: 20年
    - 耐久性: 超过10,000次程序/擦除周期
    - 静电放电保护: 超过2,000V
    - 工作温度范围: 商用:0°C 至 70°C,工业:-40°C 至 85°C
    - 存储温度范围: -65°C 至 +150°C
    - 输出电平:
    - 3.3V 输出:最低2.4 V
    - 2.5V 输出:最低90% VCCIO
    - 输出低电压:
    - 3.3V 输出:最高0.4 V
    - 2.5V 输出:最高0.4 V

    产品特点和优势


    XC95288XL CPLD 提供了许多独特的优势,使其在高性能应用中表现出色。例如,它的高性能架构能够提供高达208 MHz的系统频率,同时保持6ns的逻辑延迟。该器件还支持广泛的电压范围(3.3V 和 2.5V),并具备5V容忍的I/O引脚,能够兼容不同电压标准的信号。此外,该器件通过先进的0.35微米CMOS Fast FLASH™ 技术实现了低功耗操作和卓越的数据安全性。

    应用案例和使用建议


    XC95288XL适用于多种高性能应用,如通信设备、网络设备、工业控制和计算机系统。它支持复杂的信号处理和数据传输,能够满足高速数据传输的要求。例如,在高速数据采集系统中,XC95288XL可以实现高精度的数据转换和处理。
    对于实际使用,建议在系统设计阶段详细规划所需的资源分配,并利用软件工具来自动去激活未使用的宏单元和产品项,以进一步降低功耗。同时,对于温度敏感的应用环境,需要确保工作温度不超过推荐范围。

    兼容性和支持


    XC95288XL与多种封装选项兼容,确保了广泛的应用范围。此外,Xilinx提供详尽的技术文档和支持服务,帮助用户优化设计方案和解决可能出现的问题。产品具有完善的测试条件和验证流程,确保产品质量和可靠性。

    常见问题与解决方案


    1. 问题: 如何确保XC95288XL的工作温度不超出推荐范围?
    - 解决方案: 采用适当的散热措施和热管理设计,例如使用散热片或风扇来保持工作温度在允许范围内。
    2. 问题: 如何最大化利用XC95288XL的宏单元和产品项?
    - 解决方案: 使用设计软件中的自动化工具来优化宏单元和产品项的配置,以减少未使用资源带来的能耗。
    3. 问题: 如何提高系统的可靠性和耐久性?
    - 解决方案: 定期检查和维护,确保电源稳定,并遵循推荐的操作和存储温度范围。

    总结和推荐


    总体而言,XC95288XL是一款集高性能、低功耗和广泛应用能力于一体的复杂可编程逻辑器件。其独特的技术特点和广泛的应用范围使其成为众多工业和商业应用的理想选择。对于寻求高性能和高可靠性的系统设计者,强烈推荐使用XC95288XL。
    通过其丰富的功能和高度的灵活性,XC95288XL可以轻松集成到各种应用场景中,满足高性能和低功耗的需求。对于任何需要高性能CPLD的应用,XC95288XL都是一个值得信赖的选择。

XC95288XL-7CSG280C参数

参数
最小工作供电电压 3V
可编程类型 系统内可编程
宏单元数 288
最大传输延迟时间 7.5ns
最大工作供电电压 3.6V
通用封装 CSBGA-280
安装方式 贴片安装
零件状态 在售

XC95288XL-7CSG280C厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC95288XL-7CSG280C数据手册

厂牌 PDF简要描述 下载
XILINX 可编程逻辑器件(PLD) XILINX XC95288XL-7CSG280C XC95288XL-7CSG280C数据手册

XC95288XL-7CSG280C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.714 ¥ 183.9176
库存: 5
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 183.91
直接购买
加入购物车
