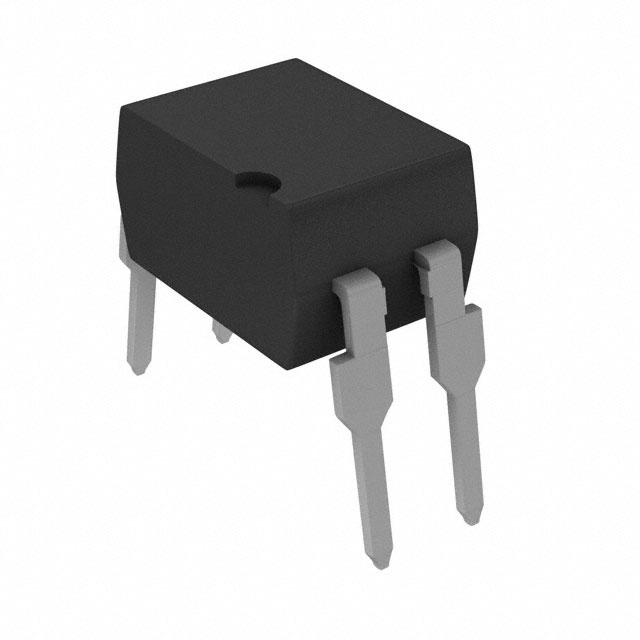

K814P

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 通孔安装, 4针, DIP封装
供应商型号: 3777802
供应商: element14
标准整包数: 5
VISHAY INTERTECHNOLOGY 隔离器 K814P

K814P概述

    Vishay K814P, K824P, K844P 光耦合器:技术手册解析

    产品简介


    Vishay公司的K814P、K824P、K844P系列光耦合器是一种采用光敏晶体管输出并具备交流输入功能的光电耦合器。这些设备由两个反向极性的砷化镓红外发光二极管(LED)通过光学耦合到一个光敏晶体管组成,封装形式有4针单通道、8针双通道和16针四通道塑料双列直插式封装(DIP)。这些产品主要用于移动电话、语音信箱、电话交换机(PBX)、传真机等领域,具有高度的安全性和可靠性。

    技术参数


    - 输入参数
    - 正向电流(IF):±60mA
    - 正向浪涌电流(IFSM):±1.5A
    - 功率耗散(Pdiss):100mW
    - 结温(Tj):125°C
    - 输出参数
    - 集电极-发射极电压(VCEO):70V
    - 发射极-集电极电压(VECO):7V
    - 集电极电流(IC):50mA
    - 集电极峰值电流(ICM):100mA
    - 功率耗散(Pdiss):150mW
    - 结温(Tj):125°C
    - 其他参数
    - 绝缘测试电压(VISO):5000VRMS
    - 耦合电容(Ck):0.3pF
    - 最大总功率耗散(Ptot):250mW
    - 工作温度范围(Tamb):-40°C至+100°C
    - 存储温度范围(Tstg):-55°C至+125°C
    - 焊接温度(Tsld):260°C(焊接距离小于2mm)

    产品特点和优势


    - 端子堆叠能力:最高可达2.54毫米(0.1英寸),便于多层电路板设计。
    - 高绝缘测试电压:5000VRMS,确保高安全性要求。
    - 低耦合电容:典型值为0.3皮法,减少信号干扰。
    - 高电流转移比(CTR):典型值达100%,保证高效的光电转换。
    - 低温度系数:保证性能稳定,不受温度变化影响。
    - 无铅组件:符合RoHS标准,环保可靠。

    应用案例和使用建议


    - 应用场景:适用于移动电话、语音信箱、电话交换机(PBX)和传真机。
    - 使用建议:
    - 在设计多层电路板时,可以充分利用其端子堆叠能力。
    - 由于其高绝缘测试电压,可以用于需要高安全性的电路中。
    - 低耦合电容有助于减少干扰,提高系统整体稳定性。
    - 在高温环境中使用时,需注意散热措施以避免损坏。

    兼容性和支持


    - 兼容性:这些光耦合器可与其他标准接口兼容,适合集成到多种电路设计中。
    - 支持:Vishay公司提供全面的技术支持和售后服务,确保用户能够顺利使用这些产品。

    常见问题与解决方案


    - Q1:如何选择合适的型号?
    - A1:根据所需的通道数和电流转移比选择合适的型号(如K814P单通道、K824P双通道、K844P四通道)。

    - Q2:如何确保焊接质量?
    - A2:遵循焊接温度规范(焊接距离小于2mm,焊接温度不超过260°C),使用正确的焊接条件以避免损坏。

    总结和推荐


    综上所述,Vishay的K814P、K824P、K844P光耦合器具有诸多优点,如高绝缘测试电压、低耦合电容和高电流转移比,使其成为移动电话、语音信箱、电话交换机(PBX)和传真机等多种应用的理想选择。强烈推荐在相关项目中使用这些高品质的光电耦合器。

K814P参数

参数
数据速率 -
通道数量 1
长*宽*高 4.75mm*6.3mm*3.6mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装
