0735912089

产品分类: 隔离器
厂牌: MOLEX
产品描述:
供应商型号: 900-0735912089TR-ND
供应商: Digi-Key
标准整包数: 120

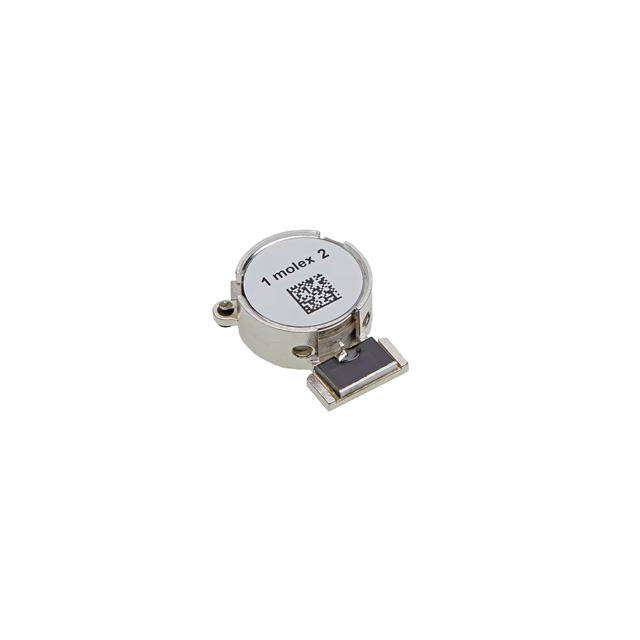

MOLEX 隔离器 0735912089

0735912089概述


    产品简介


    本产品是一款适用于高频通信应用的碳钢银镀层隔离器(Isolator),其核心材料为碳钢并进行银镀层处理。该产品主要用于2620至2690MHz频率范围内的射频系统中,典型应用场景包括无线通讯基站、雷达系统以及卫星通信设备等。该隔离器能够有效提高信号传输效率,降低干扰,是现代高频通信系统不可或缺的关键部件之一。

    技术参数


    - 频率范围: 2620至2690MHz
    - 隔离度: 最小28dB
    - 插入损耗: 最大0.18dB
    - 正向功率: 持续波(CW)模式下可达150W
    - 峰值功率: 1000W
    - 反向功率: 60W
    - 回波损耗: 最小25dB
    - 交调失真(IMD): 在两个65W信号,间隔1MHz条件下,最大为-70dBc
    - 二次谐波: -10dBc
    - 三次谐波: -5dBc
    - 工作温度范围: -40°C至+120°C,在+120°C至+130°C范围内,功率容量和可靠性保持不变,其他规格降低10%
    - 存储温度范围: -40°C至+130°C
    - 方向: CW

    产品特点和优势


    该隔离器具有高隔离度、低插入损耗和良好的温度稳定性,确保在复杂的工作环境中依然能稳定运行。此外,其采用的铜制刚性引脚以及银镀层工艺显著提高了导电性和耐久性。这些特点使得它在高频通信系统中具有极强的应用价值和市场竞争力。

    应用案例和使用建议


    该隔离器特别适合应用于需要高隔离度和高功率处理能力的高频通信系统中。例如,在无线通信基站中,它可以有效地隔离前后端信号,减少干扰,从而提高整体系统的信噪比和通信质量。使用时需要注意散热设计,确保热量能够迅速传导出去,避免因过热导致的性能下降。同时,建议在设计PCB时将隔离器Zone A区域连接到散热片上,以进一步提高其热稳定性和可靠性。

    兼容性和支持


    该隔离器符合所有RoHS标准,无有害物质。它与各种高频电路板材料兼容,如罗杰斯4350B 20mil板材,具体尺寸和连接方式见下图。制造商提供全面的技术支持和服务,包括安装指南、故障排除手册等,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    - 问题1: 隔离器温度过高
    - 解决方法: 确保Zone A区域连接到散热片上,选择导热率大于0.1 W / [°C x mm]的中间层材料。
    - 问题2: 信号失真严重
    - 解决方法: 检查输入和输出阻抗是否为标准的50欧姆,确认电源电压和负载匹配情况。
    - 问题3: 隔离度不达标
    - 解决方法: 检查周围环境是否存在电磁干扰,优化隔离器周围的屏蔽措施。

    总结和推荐


    综上所述,这款碳钢银镀层隔离器以其高隔离度、低插入损耗及优秀的温度稳定性,成为了高频通信系统中的理想选择。无论是从技术参数还是实际应用效果来看,它都具备出色的表现。因此,我们强烈推荐该产品用于高频通信领域的关键部件,特别是对于需要高可靠性和高性能的场合。

0735912089参数

参数
数据速率 -
通道数量 -
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装,托盘

0735912089厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0735912089数据手册

厂牌 PDF简要描述 下载
MOLEX 隔离器 MOLEX 0735912089 0735912089数据手册
