4N38VM

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR

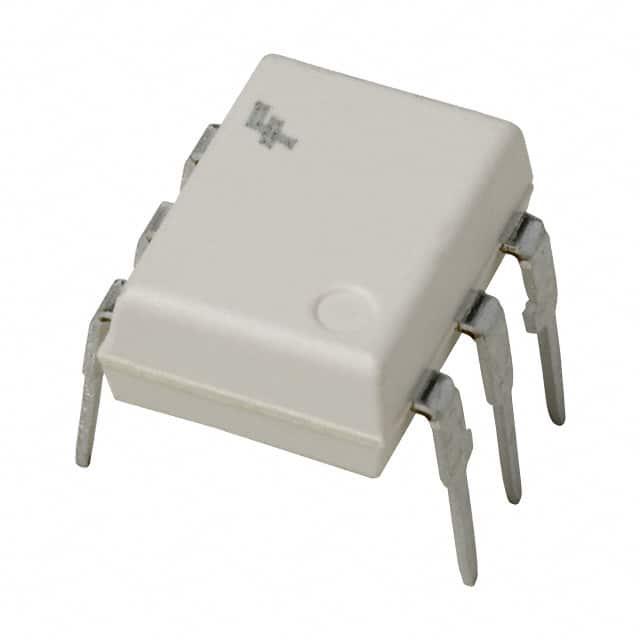

产品描述: 1 DIP-6 通孔安装 8.89mm*6.6mm*3.53mm
供应商型号: 4N38VM-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 隔离器 4N38VM

4N38VM概述


    产品简介


    4N38M、H11D1M、H11D3M 和 MOC8204M 是一种光电耦合器(optocoupler),采用光敏晶体管类型。这些器件将砷化镓红外发光二极管与高电压 NPN 硅光敏晶体管结合在一起,并封装在一个标准的六引脚双列直插式封装(DIP)中。它们广泛应用于电源调节器、数字逻辑输入、微处理器输入、家用电器传感器系统和工业控制系统等领域。

    技术参数


    - 高电压能力:
    - MOC8204M: BVCEO = 400 V
    - H11D1M: BVCEO = 300 V
    - H11D3M: BVCEO = 200 V
    - 4N38M: BVCEO = 80 V
    - 安全认证:
    - UL1577 认证:4170 VAC RMS,1分钟耐压
    - DIN-EN/IEC60747-5-5 认证:峰值绝缘电压 850 V
    - 其他规格:
    - 最大工作绝缘电压 (VIORM): 850 Vpeak
    - 最高允许过电压 (VIOTM): 6000 Vpeak
    - 最大存储温度 (TSTG): -40 到 +125°C
    - 最大操作温度 (TOPR): -40 到 +100°C
    - 铅焊温度 (TSOL): 260°C(10秒)
    - 总体器件功耗 (PD): 420 mW
    - 正向电流 (IF): 80 mA
    - 正向电压 (VF): 1.15 至 1.50 V

    产品特点和优势


    1. 高电压能力:这使得该系列光电耦合器适合于需要高隔离电压的应用,例如高压电源调节器和工业控制系统。
    2. 安全认证:符合UL和DIN-EN/IEC标准,增强了安全可靠性。
    3. 宽工作温度范围:能够适应广泛的环境条件,适合在恶劣环境中使用。
    4. 快速开关性能:低的开关时间和高的电流转移比使得这些光电耦合器适用于快速响应电路。

    应用案例和使用建议


    应用案例
    - 电源调节器:利用其高隔离电压特性来保护控制系统不受电源干扰的影响。
    - 家电传感器系统:确保在家电设备中传输信号时的安全性,防止电气故障引起的火灾风险。
    使用建议
    - 在设计电路时,需要考虑其高电压特性的运用,如高压侧控制回路。
    - 确保使用足够的散热措施,以避免因过热导致的失效。

    兼容性和支持


    - 这些光电耦合器的封装形式包括DIP6、SMT6等,适用于多种不同的电路板组装方式。
    - 厂商提供详细的技术支持和产品文档,可通过官方技术支持热线获得进一步帮助。

    常见问题与解决方案


    1. 高温下性能下降:
    - 解决方案:增加外部散热装置,确保工作环境温度不超过最大操作温度限制。
    2. 高电流情况下过热:
    - 解决方案:选择更大功率的型号,或者增加外部散热片来降低器件温度。
    3. 信号传输延迟:
    - 解决方案:调整驱动电路,确保有足够的驱动电流,减少信号传输延迟。

    总结和推荐


    总体而言,4N38M、H11D1M、H11D3M 和 MOC8204M 系列光电耦合器具有优异的电气特性和高度的可靠安全性,适用于多种应用场景。这些器件具有广泛的温度范围和高电压耐受能力,使其在电源管理、家电和工业自动化等领域具有显著的竞争优势。因此,我强烈推荐使用这些高性能的光电耦合器来满足您的电子应用需求。

4N38VM参数

参数
数据速率 -
通道数量 1
长*宽*高 8.89mm*6.6mm*3.53mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

4N38VM厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

4N38VM数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR 4N38VM 4N38VM数据手册

4N38VM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.989 ¥ 8.3571
10+ $ 0.5573 ¥ 4.709
100+ $ 0.3582 ¥ 2.9975
500+ $ 0.288 ¥ 2.4105
1000+ $ 0.2665 ¥ 2.2305
2000+ $ 0.2489 ¥ 2.0831
5000+ $ 0.2304 ¥ 1.9282
10000+ $ 0.2193 ¥ 1.8352
25000+ $ 0.2076 ¥ 1.7376
库存: 1942
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.35
