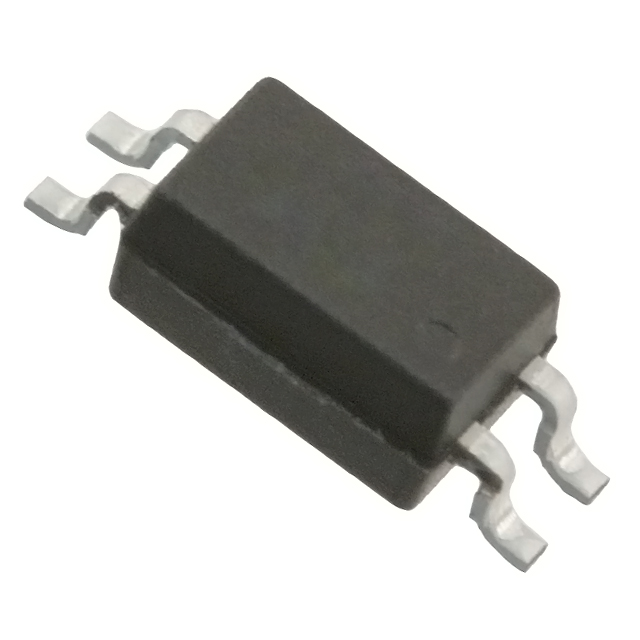

ACPL-217-56CE

产品分类: 隔离器
厂牌: BROADCOM
产品描述: 晶体管输出型光耦, 表面安装, 4针
供应商型号: ACPL-217-56CE
供应商: 云汉优选
标准整包数: 1
BROADCOM 隔离器 ACPL-217-56CE

ACPL-217-56CE概述

    # ACPL-217 半导体光耦合器技术手册

    产品简介


    ACPL-217 是由Broadcom公司设计的一种单通道半间距光电耦合器。它包含一个发光二极管(LED)和一个光敏晶体管,通过光学耦合方式连接在一起。这种器件封装在四引脚小型表面贴装(SO-4)封装内,广泛应用于编程控制器、计算机、序列控制器等领域,用于实现不同电位和阻抗电路间的信号传输。

    技术参数


    ACPL-217 的技术规格如下:
    - 输入输出隔离电压:3750VRMS
    - 最小电流传输比(CTR):50% @ 5mA 输入电流
    - 饱和响应时间(tr):2μs @ 10V 电源电压,2mA 集电极电流,100Ω 负载电阻
    - 封装形式:SO-4
    - 共模抑制电压(CMR):10 kV/μs(典型值)
    - 安全和认证标准:cUL,IEC/EN/DIN EN 60747-5-2

    产品特点和优势


    ACPL-217 的关键优势在于:
    - 高隔离电压:高达3750VRMS的输入输出隔离电压,能够有效防止高压干扰。
    - 低响应时间:2μs的饱和响应时间,适用于需要快速响应的应用场合。
    - 非饱和响应:这使得该器件可以应用于高频信号传输。
    - 兼容多种标准:符合多个国际安全认证标准,包括cUL和IEC/EN/DIN EN 60747-5-2,确保产品在全球范围内的广泛应用。

    应用案例和使用建议


    ACPL-217 主要应用于编程控制器、计算机和序列控制器的IO接口。它可以用于实现系统设备和测量仪器之间的信号传输。在具体应用时,应注意:
    - 确保供电电压和电流:在使用ACPL-217时,需要保证电源电压和输入电流达到指定的技术参数,以确保最佳性能。
    - 负载匹配:使用合适的负载电阻来匹配集电极电流,确保正确的电流传输比。
    - 考虑温度影响:由于其工作温度范围较广(-55℃至110℃),在不同环境温度下仍能保持良好的性能,因此在特定应用环境中应注意温度变化对器件性能的影响。

    兼容性和支持


    ACPL-217 带有不同的CTR等级选项(0、A、B、C、D),以便于根据应用需求进行选择。此外,ACPL-217还符合RoHS标准,确保产品环保且对人体无害。如有进一步的支持和维护需求,可联系Broadcom公司的销售代表或授权分销商。

    常见问题与解决方案


    在使用ACPL-217过程中可能会遇到以下问题:
    - 响应时间过长:确保输入电流和电源电压达到规定的技术要求,同时适当调整负载电阻。
    - 输出信号失真:检查输入信号频率是否超出器件的工作频率范围,确保适当的负载电阻。
    - 噪声干扰:使用屏蔽线缆和良好的接地措施,减少外部噪声干扰。

    总结和推荐


    综上所述,ACPL-217是一款高性能的光电耦合器,具有高隔离电压、低响应时间和广泛的温度适应性。这些特点使其成为适用于多种工业应用的理想选择。强烈推荐在需要快速响应和高隔离度的应用中使用此产品。

ACPL-217-56CE参数

参数
数据速率 -
通道数量 1
长*宽*高 2.6mm*4.4mm*2.12mm
通用封装 SO-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
