1176030000

产品分类: 隔离器
厂牌: WEIDMüLLER
产品描述:
供应商型号: 1176030000
供应商: Master
标准整包数: 1

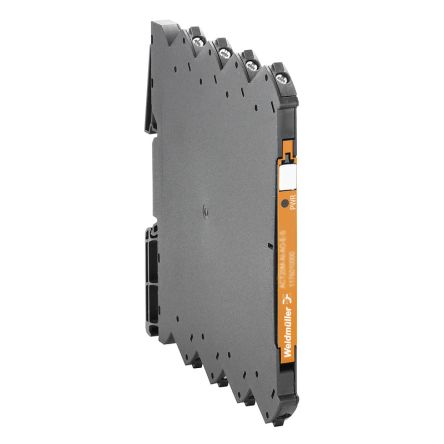

WEIDMüLLER 隔离器 1176030000

1176030000概述

    # ACT20M-UI-AO-S 技术手册

    产品简介

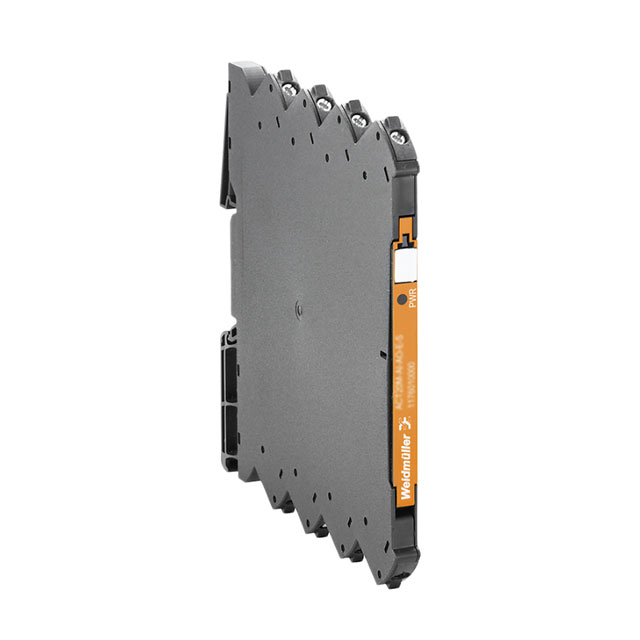

    ACT20M-UI-AO-S 是一款来自德国 Weidmüller Interface GmbH & Co. KG 的多功能信号转换器,适用于工业自动化控制和测量系统。该产品具有安全且节省空间的特点,采用6mm宽的设计,适用于狭小的空间安装。它能够处理各种类型的输入(电压、电流、电阻、温度),并提供多种输出选项(电流或电压)。此外,该产品还具有广泛的认证,如ATEX、IECEX、GL、DNV等,确保其在苛刻环境下的可靠性。

    技术参数


    尺寸和重量
    - 宽度:6.1 mm (0.24 英寸)
    - 高度:112.5 mm (4.429 英寸)
    - 深度:114.3 mm (4.5 英寸)
    - 净重:80 克
    工作环境
    - 温度范围:-25 °C 至 70 °C
    - 储存温度:-40 °C 至 85 °C
    - 湿度范围:40 °C 下 93% 相对湿度,无冷凝现象
    - MTBF(平均故障间隔时间):176 年
    输入特性
    - 传感器类型:热电偶 (B/C/E/J/K/L/N/R/S/T/W3/W5) 和 RTD (PT10, PT20, PT50, PT100, PT250, PT300, PT400, PT500, PT1000, Ni50, Ni100, Ni120, Ni1000),涵盖从 -200°C 到 +2300°C 的温度范围
    - 输入电压配置:0(2)…10 V,0(1)…5 V,0…1 V DC,0.2…1 V DC
    - 输入电流配置:0…20 mA,4…20 mA
    - 电阻:0…10 kΩ,电位计:10…100 kΩ
    输出特性
    - 输出电压配置:0(2)...10 V,0(1)...5 V,0(0.2)…1 V,1…(0.2)0 V,5…(1)0 V,10…(2)0 V,下限为0V(降阶),上限为11V(升阶),出现传感器错误时
    - 输出电流配置:0...20 mA,4...20 mA,20…0 mA,20…4 mA,下限为3.5 mA(降阶),上限为23 mA(升阶),出现传感器错误时
    - 截止频率(-3 dB):100 Hz
    其他特性
    - 精度:< 0.1% 测量范围
    - 供电方式:24 V DC ± 30%
    - 电源消耗:最大 1.2 W,典型 0.84 W
    - 步进响应时间:400 ms(U/I),1 秒(温度)
    - 电磁兼容标准:IEC 61326-1,NE 21
    - 隔离等级:3方隔离,符合污染程度 2
    - 绝缘电压:2.5 kVeff / 1 分钟
    - 标准:IEC 61010-1
    - 冲击电压类别:II 类

    产品特点和优势


    ACT20M-UI-AO-S 在设计上注重安全性、易用性和可靠性。产品提供快速安装能力,通过 CH20M 母线系统即可轻松安装电源单元。此外,该产品支持多种配置方法,可通过 DIP 开关或 FDT/DTM 软件进行简易配置。它具有广泛的认证,如 ATEX、IECEX、GL 和 DNV,适用于各类严苛的应用环境。

    应用案例和使用建议


    该产品广泛应用于各种工业自动化控制系统,例如温度监测、压力检测、流量控制等领域。具体应用示例包括炼油厂、化工厂、钢铁制造等复杂环境中的温度和压力监控。为了提高系统的稳定性和精度,建议在安装前进行详细的温度和压力测试,并选择适当的电缆和连接器以减少外部干扰。

    兼容性和支持


    ACT20M-UI-AO-S 可与大多数常见的工业控制系统兼容。此外,制造商提供了广泛的软件工具支持,包括 WI-Manager 和 DTM-Library,便于用户在线安装和配置。制造商还提供用户文档和技术支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:如何配置输入电压?
    - 解答:通过 DIP 开关或 FDT/DTM 软件进行配置。
    - 问题:如何选择适当的输出类型?
    - 解答:根据具体应用场景选择合适的输出类型(电流或电压)。
    - 问题:如何确定正确的安装位置?
    - 解答:确保安装位置远离强电磁干扰源,并提供足够的通风条件。

    总结和推荐


    ACT20M-UI-AO-S 以其紧凑的设计、广泛的认证和易用性,成为工业自动化领域的理想选择。它不仅满足了苛刻环境下的技术要求,还提供了简便的配置方法和强大的兼容性。因此,我们强烈推荐此产品用于需要高精度和可靠性的工业自动化项目。

1176030000参数

参数
数据速率 -
通道数量 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1176030000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1176030000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 隔离器 WEIDMüLLER 1176030000 1176030000数据手册

1176030000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 329.6596 ¥ 2740.9835
3+ $ 315.774 ¥ 2624.1415
5+ $ 309.5687 ¥ 2535.0591
10+ $ 309.5687 ¥ 2535.0591
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2740.98
