0735912064

产品分类: 隔离器
厂牌: MOLEX
产品描述:
供应商型号: 900-0735912064TR-ND
供应商: Digi-Key
标准整包数: 200

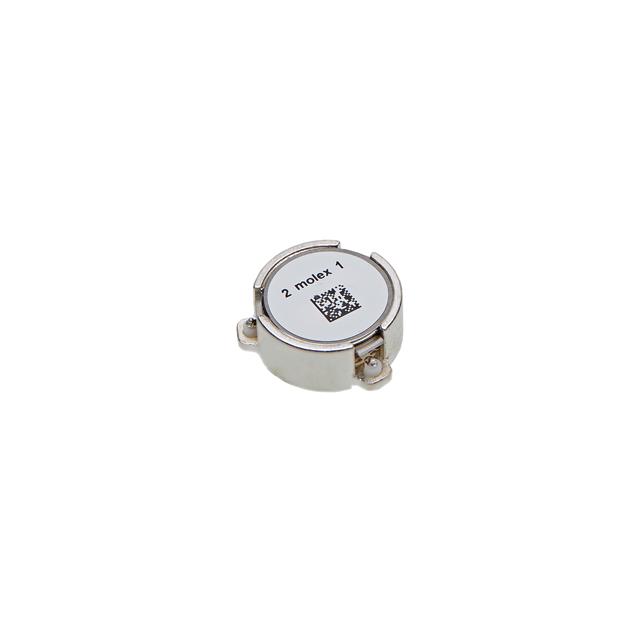

MOLEX 隔离器 0735912064

0735912064概述

    高频无线电波隔离器(3400-3800 MHz)技术手册

    产品简介


    本技术手册介绍的是高频无线电波隔离器(3400-3800 MHz),这是一款广泛应用于通信系统中的关键组件。该隔离器具备标准的输入/输出阻抗为50欧姆,确保在射频信号传输过程中提供稳定的信号隔离和高效的功率处理能力。它主要用于无线通信、雷达系统以及任何需要高频率、高可靠性的射频信号处理场合。

    技术参数


    - 频率范围:3400 MHz 至 3800 MHz
    - 隔离度:最小20 dB
    - 回波损耗:最小23 dB
    - 插入损耗:最大0.25 dB
    - 衰减量:(2 x TX)最小10 dB,(3 x TX)最小7 dB,(N x TX)最小5 dB
    - 输入功率(频率范围内):最大80 W
    - 峰值输入功率(频率范围内):最大800 W
    - 反射功率:最大80 W
    - 三阶互调(50 W x 2 音调,5 MHz):最大-65 dBc
    - 谐波(2 x TX @ 100 W CW):最小60 dBc
    - 工作温度范围:-40°C 至 +115°C
    - 存储温度范围:-40°C 至 +125°C

    产品特点和优势


    1. 高效信号隔离:确保射频信号在传输过程中的纯净度,减少干扰和失真。
    2. 宽广的工作频率范围:覆盖从3400 MHz到3800 MHz的频率段,满足各种通信系统的需要。
    3. 低插入损耗:保证信号传输过程中的高效性和稳定性。
    4. 高可靠性:工作温度范围广,适用于极端环境下的应用。

    应用案例和使用建议


    该隔离器适用于多种无线通信系统,例如蜂窝基站、雷达系统以及卫星通信系统。在设计这些系统时,应考虑合理布局以提高散热效果。特别是在安装时,确保Zone A与散热片之间有足够的热传导材料,以提高散热效率,从而延长产品的使用寿命。

    兼容性和支持


    该产品采用标准的50欧姆阻抗匹配,与市面上常见的射频电缆和连接器兼容。制造商提供了详尽的技术支持文档,用户可以在遇到问题时随时参考。

    常见问题与解决方案


    1. 问:如何安装散热片?
    答:确保Zone A与散热片之间的热传导层导热率大于0.1 W / [°C x mm],可以使用导热硅脂或导热垫进行填充。
    2. 问:如何检查隔离器的插入损耗?
    答:使用矢量网络分析仪(VNA)测量插入损耗,确保读数不超过0.25 dB。
    3. 问:如何确保长期稳定运行?
    答:避免超过规定的最高工作温度,定期进行温度监控,必要时采取散热措施。

    总结和推荐


    综上所述,这款高频无线电波隔离器凭借其高效的信号隔离能力、宽广的工作频率范围、低插入损耗和高可靠性,成为通信系统中的理想选择。其良好的兼容性及供应商提供的技术支持使其在市场上具有较强的竞争力。我们强烈推荐在涉及高频率信号处理的应用中使用该产品。

0735912064参数

参数
数据速率 -
通道数量 -
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装,托盘

0735912064厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0735912064数据手册

厂牌 PDF简要描述 下载
MOLEX 隔离器 MOLEX 0735912064 0735912064数据手册

0735912064封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 4.8327 ¥ 40.4434
400+ $ 4.6515 ¥ 38.9275
600+ $ 4.5504 ¥ 38.0816
1000+ $ 4.5172 ¥ 37.8037
库存: 400
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 8088.68
直接购买
加入购物车
