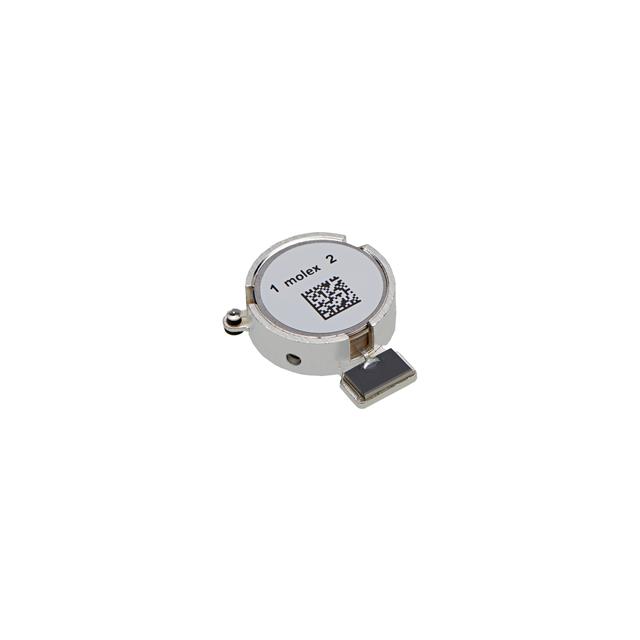

0735912093

产品分类: 隔离器
厂牌: MOLEX
产品描述:
供应商型号: 900-0735912093DKR-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 隔离器 0735912093

0735912093概述

    # 高频隔离器技术手册

    产品简介


    本产品为高频隔离器,主要用于射频(RF)通信系统中。高频隔离器能够有效隔离输入信号与输出信号之间的干扰,确保信号传输的纯净度。本产品适用于各种无线通信应用,如基站、卫星通信、雷达系统和测试仪器等领域。

    技术参数


    - PCB材料: RO 4350B,厚度20 mil
    - 标准输入/输出阻抗: 50 Ohm
    - 符合RoHS要求
    - 主体材质: 碳钢,银镀层
    - 引脚材质: 铜,银镀层
    - 频率范围: 717 MHz至756 MHz
    - 输入功率: 100 W
    - 峰值输入功率: 1300 W
    - 反射功率: 80 W
    - 隔离度: 最小22 dB
    - 回波损耗(在端口1和端口2测量): 最小23 dB(0°C到115°C)
    - 插入损耗(在频率范围内,从端口1到端口2): 最大0.25 dB
    - 互调失真(IM3,2 x 50 W): 最大-65 dBc
    - 互调失真(IM5,2 x 50 W): 最大-79 dBc
    - 谐波:
    - 2f(100 W CW): 最大0 dBm
    - 3-4f(100 W CW): 最大-10 dBm
    - 5f(100 W CW): 最大-35 dBm
    - 6-7f(100 W CW): 最大-25 dBm
    - 工作温度范围: -40°C至+115°C
    - 存储温度范围: -40°C至+125°C

    产品特点和优势


    - 高可靠性: 高温范围和宽频率范围的设计确保了产品在恶劣环境下也能稳定运行。
    - 低插入损耗: 最大插入损耗仅为0.25 dB,确保信号传输的高效性。
    - 卓越的隔离度: 最小隔离度为22 dB,能够有效地减少信号干扰。
    - 高互调性能: 低互调失真保证了信号传输的纯净度。
    - 无铅制造: 满足环保要求,无镍和铍材料,确保使用安全。

    应用案例和使用建议


    应用案例
    本产品常用于无线通信基站的前端部分,以隔离前后级电路之间的干扰。例如,在GSM通信系统中,它可以保护发射机不受反射功率的影响,从而提高系统的整体性能和稳定性。
    使用建议
    - 安装位置: 区域A必须附着在散热器上,以保证良好的热传导。
    - 环境考虑: 考虑到工作温度范围较广,建议在安装时选择适当的散热措施。
    - 连接方式: 推荐焊盘图案设计,有助于保持信号完整性。

    兼容性和支持


    - 兼容性: 本产品与其他符合RoHS要求的电子元件兼容,适合集成到现有系统中。
    - 支持: 厂商提供详尽的技术支持和维护服务,以确保用户能充分利用产品的功能和优势。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查连接线是否匹配50 Ohm阻抗,确认焊接质量良好。 |
    | 隔离度不达标 | 检查接线是否正确,确认所有接口是否紧固。 |
    | 谐波过高 | 检查输入信号的纯净度,必要时增加滤波器。 |

    总结和推荐


    综上所述,这款高频隔离器以其高可靠性、低插入损耗和卓越的隔离性能,在无线通信领域具有显著的优势。它的宽工作温度范围和无铅制造使其适用于各种恶劣环境。鉴于其出色的性能和广泛的应用前景,我们强烈推荐使用这款产品。

0735912093参数

参数
数据速率 -
通道数量 -
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装,托盘
