VOIH063AT

产品分类: 隔离器
产品描述: 10MBd 2 SOIC-8 贴片安装
供应商型号: 4262174
供应商: 海外现货
标准整包数: 1

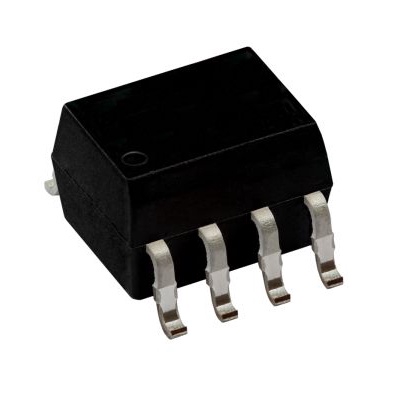

VISHAY INTERTECHNOLOGY 隔离器 VOIH063AT

VOIH063AT概述

    # Vishay Semiconductors VOIH063A 高速光耦合器技术手册

    产品简介


    VOIH063A 是 Vishay Semiconductors 推出的一款双通道高速光耦合器,传输速率高达 10 MBd。该产品采用了高效的输入 LED 和高带宽集成光电探测器逻辑门。VOIH063A 可应用于微处理器系统接口、数字总线系统的隔离、模拟到数字转换和数字控制电源供应等领域。

    技术参数


    - 输入电流
    - 正向电流 (IF): 最大值为 15 mA
    - 反向电压 (VR): 最大值为 5 V
    - 峰值瞬态输入电流 (IF(tran)): 1.0 A
    - 输出电流
    - 输出电流 (IO): 最大值为 50 mA
    - 电源电压 (VCC): 范围 2.7 V 至 3.6 V / 4.5 V 至 5.5 V
    - 其他参数
    - 存储温度范围: -55°C 至 +125°C
    - 工作温度范围: -40°C 至 +110°C
    - 绝缘耐压: 最大持续隔离电压 (VISO): 3750 VRMS
    - 最大瞬态隔离电压 (VIOTM): 6000 Vpeak
    - 输入至输出电容 (CIO): 1 pF

    产品特点和优势


    VOIH063A 具有多种特点和优势,使其在高速数据通信、工业自动化、电力控制系统等领域具有显著的应用价值。
    - 共模瞬态抑制能力: 达到 15 kV/μs 的共模瞬态抑制能力,确保了信号传输的稳定性。
    - 低功耗: 支持 3.3 V / 5 V 双供电电压,可适应不同的供电需求。
    - 兼容性: 支持 LVTTL/LVCMOS 标准,易于与其他标准逻辑电路接口连接。
    - 开漏输出: 开漏输出设计便于并联使用,提高灵活性。

    应用案例和使用建议


    应用案例
    - 微处理器系统接口: 适用于高性能处理器与外围设备之间的信号隔离和传输。
    - 数字总线系统隔离: 如 CAN 总线,用于提高信号的抗干扰能力和可靠性。
    - 电源控制电路: 如开关电源控制,通过光耦合器实现电气隔离,增强安全性。
    使用建议
    - 正确选择供电电压: 根据具体应用场景选择合适的供电电压范围。
    - 合理设计电路布局: 避免高频噪声对信号传输造成影响。
    - 考虑环境因素: 在极端温度环境下使用时,注意产品的温度适用范围。

    兼容性和支持


    VOIH063A 支持多种认证标准,包括 UL1577 和 DIN EN 60747-5-5。制造商提供详细的文档和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:产品无法正常工作
    解决办法: 检查输入和输出端接的电压是否符合要求,确认供电电源的稳定性。
    问题2:传输延迟过高
    解决办法: 调整外部上拉电阻的阻值,或重新检查电路设计以优化信号路径。
    问题3:发热严重
    解决办法: 确认工作环境的温度在允许范围内,调整供电电压以降低功耗。

    总结和推荐


    综上所述,VOIH063A 是一款集高效能、高可靠性于一身的高速光耦合器。其独特的共模瞬态抑制能力和低功耗特性,使其在众多应用场合中表现出色。强烈推荐在需要高速数据隔离和信号传输的电子设备中使用此产品。无论是从性能还是可靠性方面来看,VOIH063A 都是值得信赖的选择。

VOIH063AT参数

参数
数据速率 10MBd
通道数量 2
通用封装 SOIC-8
安装方式 贴片安装
包装方式 卷带包装

VOIH063AT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOIH063AT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOIH063AT VOIH063AT数据手册

VOIH063AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
