0735912085

产品分类: 隔离器
厂牌: MOLEX
产品描述:
供应商型号: 900-0735912085TR-ND
供应商: Digi-Key
标准整包数: 1

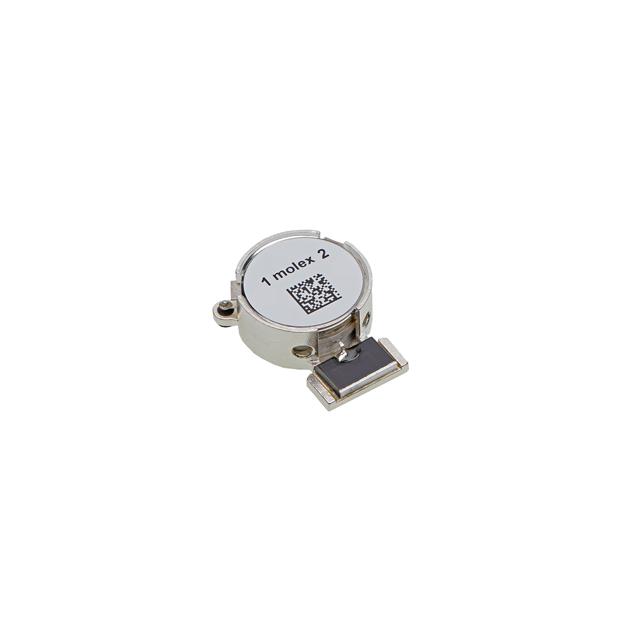

MOLEX 隔离器 0735912085

0735912085概述


    产品简介


    本文将详细介绍一款用于高频通信系统的隔离器(SMSJ Isolator),其工作频率范围为1805至1880 MHz。隔离器是一种双向传输设备,用于确保信号只能在一个方向上传输,从而提高通信链路的可靠性和稳定性。这款隔离器特别适用于无线基站、雷达系统和移动通信等领域。

    技术参数


    以下是隔离器的技术规格和性能参数:
    - 工作频率范围:1805至1880 MHz
    - 隔离度(带内):28 dB(最小)
    - 插入损耗:0.18 dB(最大)
    - 连续波功率(正向):150 W
    - 峰值功率(正向):1000 W
    - 峰值功率(反向):60 W
    - 回波损耗:25 dB(最小)
    - 互调失真(IMD,2 x 65 W,1 MHz间隔):-70 dBc(最大)
    - 二次谐波:10 dBc
    - 三次谐波:5 dBc
    - 工作温度范围:-40°C 至 +120°C;+120°C 至 +130°C时,功率容量和可靠性无变化,其他规格减少10%
    - 存储温度范围:-40°C 至 +130°C
    - 方向性:正向(CW)

    产品特点和优势


    这款隔离器的主要特点是高隔离度和低插入损耗,能够在广泛的温度范围内稳定工作。它的设计采用了高导热材料和优化的散热结构,可以有效防止过热损坏。这些特点使得它在苛刻的工作环境中表现出色,适合于高功率无线通信系统的应用。此外,它符合RoHS标准,无铅,不含ND材料,BeO材料,对环保友好。

    应用案例和使用建议


    隔离器常用于无线基站中,以确保信号只沿着一个方向传播,避免干扰和反射。例如,在4G/5G基站中,它可以保护功放免受反向信号的影响。对于需要使用这款隔离器的应用场景,建议严格遵守制造商提供的安装指南,特别是关于散热设计的要求。对于特殊环境下的应用,如高温条件,用户需要根据规格书中的温度限制来调整操作模式,确保设备的安全运行。

    兼容性和支持


    这款隔离器设计用于与标准50Ω阻抗系统兼容。制造商提供了详尽的技术支持文档,包括安装指南和维护手册,以便用户更好地理解和使用该产品。此外,用户还可以通过技术支持热线获取进一步的帮助和支持。

    常见问题与解决方案


    1. Q:设备在高温环境下运行时出现问题怎么办?
    - A: 检查设备的实时温度,如果超过120°C,请降低设备的功率,或者采取有效的散热措施,确保设备温度保持在安全范围内。
    2. Q:如何确认设备是否正常工作?
    - A: 可以使用网络分析仪测量隔离度和回波损耗等关键指标。如果发现不符合要求,需检查设备连接是否正确,以及周围环境是否有干扰源。
    3. Q:设备插入损耗过高怎么办?
    - A: 首先确认电缆和接头的质量,其次检查设备的安装情况。如果有任何连接松动或者接触不良的情况,会导致插入损耗增加。重新紧固并清洁接头后,通常可以解决问题。

    总结和推荐


    综上所述,这款SMSJ Isolator是一款高性能的高频通信设备,适用于无线基站、雷达系统和移动通信等多种应用场景。其卓越的隔离度、低插入损耗和广泛的温度适应能力使其在市场上具有很强的竞争优势。尽管价格较高,但其长期可靠的性能足以弥补这一缺点。我们强烈推荐使用这款产品,特别是在需要高可靠性和高功率传输的场合。

0735912085参数

参数
数据速率 -
通道数量 -
通用封装 1805
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

0735912085厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0735912085数据手册

厂牌 PDF简要描述 下载
MOLEX 隔离器 MOLEX 0735912085 0735912085数据手册
