140100146000

产品分类: 隔离器
厂牌: WURTH

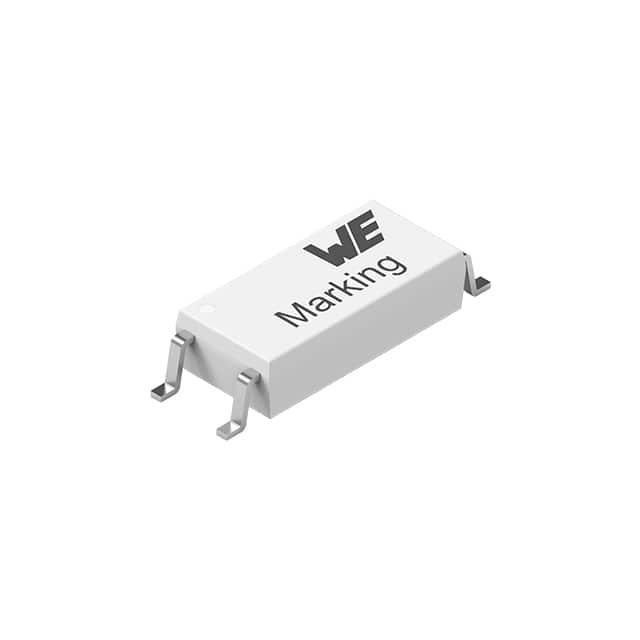

产品描述: Wurth Elektronik 晶体管输出型光电晶体管, 表面安装, 4针
供应商型号: 2385794
供应商: 海外现货
标准整包数: 50
WURTH 隔离器 140100146000

140100146000概述

    WL-OCPT 光电耦合器和光敏晶体管技术手册

    1. 产品简介


    WL-OCPT 是一款光电耦合器和光敏晶体管(Phototransistor)的组合器件。它主要用于各种通用电子设备中,可以有效隔离信号通路并实现电信号的光电转换。这种元器件广泛应用于工业自动化、汽车电子、医疗设备及消费电子产品等领域。

    2. 技术参数


    - 物理尺寸:长 8.5 mm ±0.3 mm,宽 7.6 mm ±0.2 mm,高 2.54 mm。
    - 引脚排列:参见附图,Pin 1 为阳极。
    - 封装:LSOP4,塑料外壳颜色为白色。
    - 认证信息:
    - 符合 RoHS 指令 (2011/65/EU & 2015/863)
    - 符合 REACH 法规 (EC) 1907/2006
    - 无卤素认证 (JEDEC JS709B, IEC 61249-2-21)
    - VDE 认证 40051484 (DIN EN 60747-5-5 (VDE0884-5); EN 60747-5-5:2011; A1:2015)
    - cULus 认证 E513104 (UL 1577)
    - CQC 认证 CQC20001271516 (GB4943.1-2001; GB8898-2011)

    3. 产品特点和优势


    - 输入特性:
    - 最大正向电流 \( IF \):60 mA
    - 峰值正向电流 \( I{FPeak} \):1 A(100 @ 100 Hz)
    - 输入功率损耗 \( PI \):100 mW
    - 反向电压 \( V{REV} \):6 V
    - 输出特性:
    - 集电极-发射极电压 \( V{CE} \):80 V
    - 发射极-集电极电压 \( V{EC} \):7 V
    - 集电极电流 \( I{CE.P} \):50 mA
    - 输出功率损耗 \( PO \):150 mW
    - 隔离特性:
    - 绝缘电压 \( V{ISO} \):AC 5000 V (RMS),湿度 40%~60%

    4. 应用案例和使用建议


    - 典型应用场景:
    - 工业自动化系统中的信号隔离
    - 汽车电子控制系统中的光电隔离
    - 医疗设备中的信号转换
    - 使用建议:
    - 在使用过程中应确保环境温度符合器件的工作条件(-55°C 至 +110°C)
    - 注意避免反向电压超过规定值
    - 建议定期检查存储条件,避免长期存放超过 12 个月

    5. 兼容性和支持


    - 兼容性:
    - WL-OCPT 可以与标准的 SMT 流程兼容
    - 与相应的电路板设计兼容
    - 支持服务:
    - Würth Elektronik eiSos GmbH & Co. KG 提供详细的安装指南和技术支持

    6. 常见问题与解决方案


    - 问题 1:焊接过程中出现开焊。
    - 解决办法:重新检查焊接工艺,确保焊接温度和时间符合要求。
    - 问题 2:存储期间出现损坏。
    - 解决办法:及时将器件放回原包装内,并确保包装密封良好。
    - 问题 3:环境温度过高导致性能下降。
    - 解决办法:采取散热措施,确保环境温度在器件工作范围内。

    7. 总结和推荐


    WL-OCPT 光电耦合器和光敏晶体管是一款高性能、高可靠性的元器件。其出色的电气特性和广泛的应用范围使其成为工业、汽车和医疗领域中的理想选择。我们强烈推荐使用该产品,特别是在需要信号隔离和光电转换的场合。
    如需更多技术支持和详细信息,请联系 Würth Elektronik eiSos GmbH & Co. KG 官方客服。

140100146000参数

参数
数据速率 -
通道数量 1
通用封装 LSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

140100146000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

140100146000数据手册

厂牌 PDF简要描述 下载
WURTH 隔离器 WURTH 140100146000 140100146000数据手册

140100146000封装设计

查看详情并下载
Symbol
Footprint
3D Model
