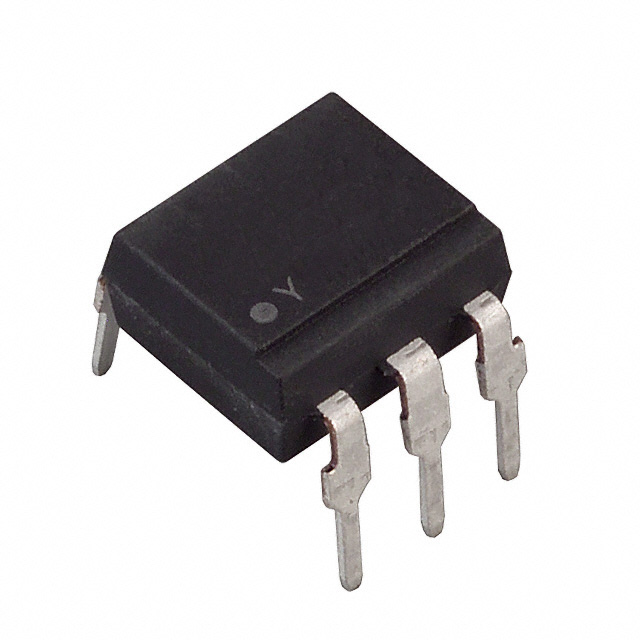

4N37

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 1 DIP-6 通孔安装 7.3mm*6.5mm*4mm
供应商型号: S-4N37
供应商: Future
标准整包数: 65
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 4N37

4N37概述

    光耦4N35/4N37产品技术手册解析

    产品简介


    4N35/4N37系列光耦是LITE-ON公司生产的一类光电耦合器,广泛应用于电力供应调节器、数字逻辑输入及微处理器输入等领域。这些产品采用了双列直插(DIP)、宽引脚间距及表面贴装(SMD)等多种封装形式,提供不同的包装方式以满足不同客户的需求。

    技术参数


    以下是根据技术手册提取的4N35/4N37系列光耦的关键技术参数:
    | 参数 | 型号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 输入正向电流 | IF 60 | mA
    | 输入反向电压 | VR 6 | V
    | 输出集电极-发射极电压 | VCEO 30 | V
    | 隔离电压 | VISIO | 3,550 Vrms | 4N35系列 |
    1,500 Vrms | 4N37系列 |
    | 转移比率 | CTR | 100 % | IF=10mA |
    | 温度范围 | 操作温度 | -55 100 | °C
    存储温度 | -55 150 | °C

    产品特点和优势


    4N35/4N37系列光耦具备多项卓越的特点和优势:
    - 高隔离电压:4N35系列高达3550Vrms,而4N37系列为1500Vrms,确保高度的电气隔离。
    - 响应时间快:典型的上升时间为3μs。
    - 安全认证:获得多项国际认证如UL、cUL、CSA、DEMKO、VDE等,证明其安全可靠。
    - 环保合规:符合RoHS标准,无铅化设计。

    应用案例和使用建议


    这类光耦常用于电源管理系统、数字逻辑电路和微处理器接口,特别是在需要高隔离度的应用场合。例如,在工业自动化控制中,它们被用来隔离开关信号,确保控制系统不受外部噪声干扰。对于具体应用,建议详细检查实际需求和系统架构,确保选择最合适的封装类型和包装方式。

    兼容性和支持


    4N35/4N37系列光耦具有良好的兼容性,支持多种封装形式。此外,LITE-ON公司提供了详尽的技术文档和支持服务,帮助用户解决可能遇到的问题,确保产品的顺利应用。

    常见问题与解决方案


    技术手册中提到了一些常见的用户问题及其解决方案:
    - 问题:过高的正向电流导致损坏。
    - 解决办法:在实际应用中,确保正向电流不超过60mA。
    - 问题:温度过高影响正常工作。
    - 解决办法:确保工作温度保持在-55℃到100℃范围内。

    总结和推荐


    4N35/4N37系列光耦以其卓越的性能、广泛的适用性和强大的安全保护机制,在各类电子应用中表现出色。其出色的电气隔离能力、快速的响应时间和多样的封装选择,使其成为众多工程师的理想选择。强烈推荐使用4N35/4N37系列光耦,尤其是在对安全性和可靠性有严格要求的应用场合。

4N37参数

参数
数据速率 -
通道数量 1
长*宽*高 7.3mm*6.5mm*4mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

4N37数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 4N37 4N37数据手册

4N37封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 0.1129 ¥ 0.9875
325+ $ 0.1068 ¥ 0.9263
1950+ $ 0.1024 ¥ 0.8804
6500+ $ 0.0969 ¥ 0.8412
19500+ $ 0.0917 ¥ 0.7752
库存: 715
起订量: 130 增量: 65
交货地:
最小起订量为:65
合计: ¥ 64.18
直接购买
加入购物车
