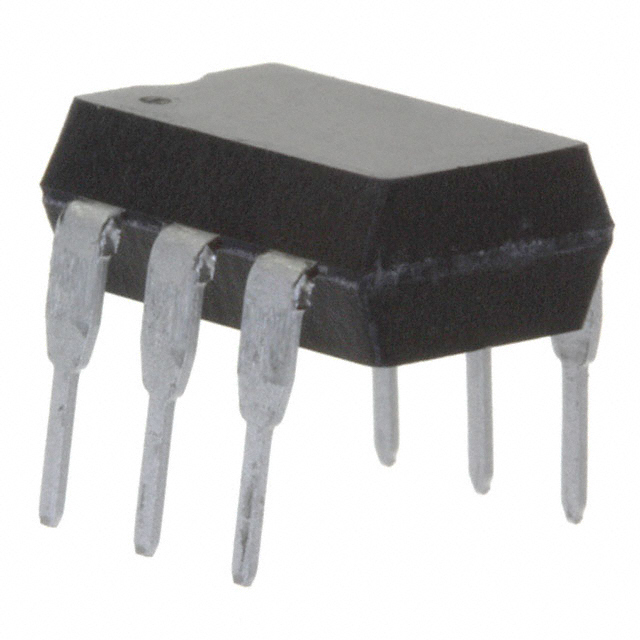

4N35

产品分类: 隔离器
产品描述: Vishay 晶体管输出型光耦, 通孔安装, 6针, PDIP封装
供应商型号: UA-4N35
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 4N35

4N35概述

    Vishay Optocoupler Products: 4N35-X, 4N36-X, 4N37-X, 4N38

    产品简介


    Vishay Semiconductor公司的4N35-X、4N36-X、4N37-X和4N38系列光电耦合器是工业标准单通道光敏晶体管耦合器。这些光电耦合器由砷化镓红外发光二极管(LED)和硅NPN光敏晶体管组成。它们广泛应用于AC主电路检测、继电器驱动、开关电源反馈、电话振铃检测、逻辑接地隔离及高频噪声过滤等领域。这些产品均符合RoHS指令2002/95/EC和WEEE 2002/96/EC规范,且提供多种封装选项,以适应不同的表面安装或通孔安装需求。

    技术参数


    | 参数 | 测试条件 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反向电压 VR | 6 | - | - | V |
    | 正向电流 IF | 60 | - | - | mA |
    | 冲击电流 | t ≤ 10 μs | IFSM | - | - | 2.5 | A |
    | 输入输出耦合电容 | VR = 0 V, f = 1 MHz | CO | - | 0.5 | - | pF |
    | 隔离测试电压 | t = 1 s | VISO | - | 5000 | - | VRMS |
    | 绝缘电阻 | VIO = 500 V | RIO | 10^12 | - | 10^11 | Ω |

    产品特点和优势


    - 高隔离电压:这些耦合器通过Vishay双层模塑制造工艺实现了5000VRMS的隔离电压测试能力。
    - 接口兼容性:能够与常见的逻辑门电路兼容。
    - 紧凑封装:采用行业标准的双列直插式6引脚封装。
    - 环保合规:符合RoHS和WEEE环保标准。
    - 宽工作温度范围:能够在-55°C到+100°C的环境下正常工作。

    应用案例和使用建议


    这些光电耦合器在各种场景下都有广泛应用。例如,在电源转换系统中,它们可以用于实现电气隔离,提高系统的稳定性和安全性;在通信设备中,可用于信号传输和保护。为了获得最佳性能,建议在设计过程中严格遵守制造商提供的电气特性和电气连接图,确保负载电阻和频率等参数在合理的范围内。

    兼容性和支持


    这些产品与大部分主流逻辑电路兼容,并且提供多种封装选项,包括DIP-6、SMD-6等。Vishay提供全面的技术支持和客户咨询服务,用户可以通过官方邮箱optocoupleranswers@vishay.com获取帮助。

    常见问题与解决方案


    1. 问题:如何正确选择封装类型?
    解决方案:根据具体的PCB布局和电气要求,选择合适的封装类型。SMD封装适合自动化生产,而DIP封装则更适合手动焊接。
    2. 问题:正向电流超过最大值会发生什么?
    解决方案:如果正向电流超过最大值,可能会导致LED损坏,因此需要在电路设计中确保电流限制措施。
    3. 问题:为什么建议使用绝缘材料?
    解决方案:使用绝缘材料可以进一步提高安全性和可靠性,尤其是在高电压环境下。

    总结和推荐


    总体而言,Vishay的4N35-X、4N36-X、4N37-X和4N38系列光电耦合器具备出色的电气隔离性能和广泛的适用性,非常适合需要电气隔离的应用场合。特别是其高隔离电压和环保特性使其成为市场上非常具有竞争力的产品。我们强烈推荐在相关应用中选用这些产品。

4N35参数

参数
数据速率 -
通道数量 1
8.7mm(Max)
6.5mm(Max)
3.81mm(Max)
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

4N35厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

4N35数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY 4N35 4N35数据手册

4N35封装设计

查看详情并下载
Symbol
Footprint
3D Model
